Статистическая модель калибровочного Toolbox™ на основе модели является функцией набора переменных. Обычно модель создается с помощью браузера модели. В этом примере CAGE используется для импорта этих двухэтапных статистических моделей:
Крутящий момент как функция угла искры двигателя, нагрузки двигателя, частоты вращения двигателя и AFR
Искра при максимальном тормозном моменте (ЦГБ) как функция нагрузки двигателя, частоты вращения двигателя и AFR
В следующем примере используется модель поведения крутящего момента с различными углами искры, AFR, оборотами двигателя и нагрузками.
Выберите меню «Файл» > «Импорт из проекта». В инструменте импорта CAGE выберите импорт
из файла проекта.

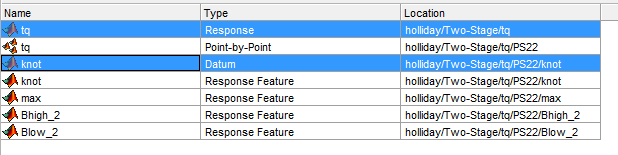

Перейти к matlab\toolbox\mbc\mbctraining и открыть holliday.mat. В инструменте импорта CAGE выберите tq и knot. Щелкните Импорт выбранных элементов (Import Selected Items).
Закройте инструмент импорта CAGE.

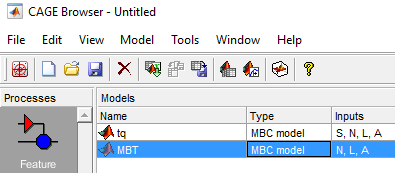

В браузере CAGE на панели «Модели» щелкните правой кнопкой мыши knot. Переименовать knot кому MBT.
CAGE переключается в представление Модели (Models).
