В настоящее время таблица крутящего момента T, таблица коэффициента полезного действия воздуха и топлива F_A и таблица коэффициента полезного действия искрового угла F_SPK не заполнены.
Чтобы создать параметры заполнения для трех таблиц, в CAGE щелкните Процесс заполнения элементов (Feature Filling
process). Для задания параметров заполнения используйте Мастер заполнения элементов.
Для этого примера, чтобы заполнить признак так, чтобы таблица крутящего момента, T, представляла крутящий момент в установившемся режиме работы двигателя, откалибруйте таблицы в таком порядке.
Порядок заполнения | Стол | Описание заливки |
|---|---|---|
1 | Крутящий момент, Т | Оптимизация условий, обеспечивающих максимальный тормозной момент (ЦГБ):
|
2 | Искра, F_SPK | Отрегулируйте крутящий момент для нижних углов зажигания путем оптимизации дельта-угла зажигания, delta_S:
|
3 | AFR, F_A | Отрегулируйте крутящий момент для различных СПА путем оптимизации СПА:
|
Выберите «Элемент» > «Новый параметр заливки».

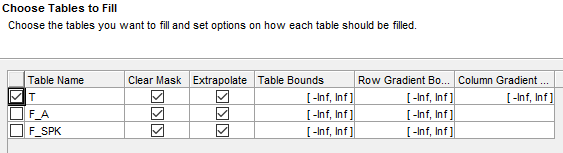

Для границ примите значения по умолчанию мастера заполнения элементов. Нажмите кнопку Далее.

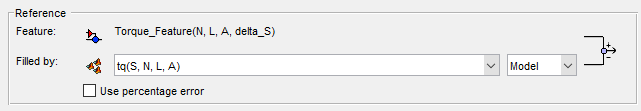

Для настройки установите значение «» Заполнено tq(s, N, L, A). Примите параметры источника входных данных и сглаживания по умолчанию. Нажмите кнопку Далее.

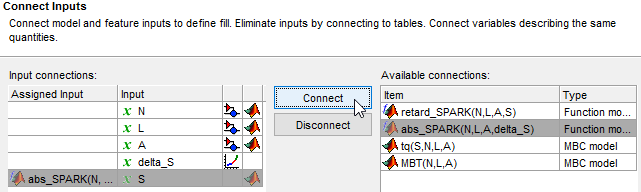

Подключить вход S в функциональную модель abs_SPARK. Щелкните Подключить, затем Далее.

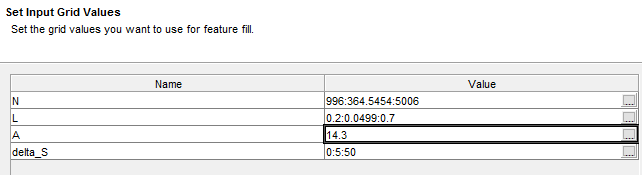

Установка входных значений сетки для:
N и L, примите значения по умолчанию.
delta_Sвыберите Initialize из нормализатора. В диалоговом окне «Выбор нормализатора» примите значения по умолчанию и нажмите «ОК».
A, задайте значение 14.3
Подтвердите эти входные значения матрицы. Нажмите кнопку Готово (Finish).

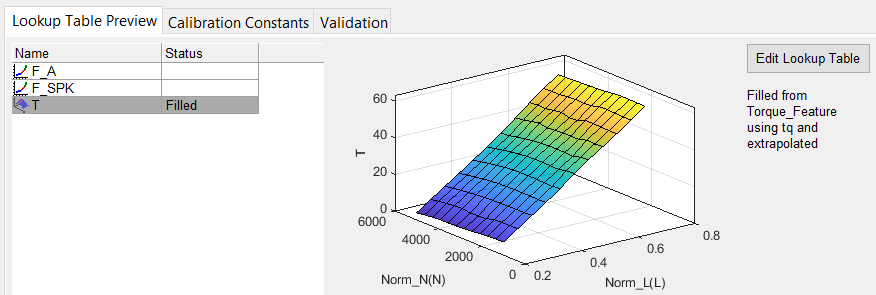

Просмотр хода заполнения таблицы подстановки. После завершения заполнения на вкладке Просмотр таблицы поиска (Lookup Table Preview) просмотрите заполненную таблицу крутящего момента. T.
Выберите «Элемент» > «Новый параметр заливки».
Для границ установите границы таблицы в [0,1]. Установить границы градиента строки в [-Inf,0]. Нажмите кнопку Далее.
Для настройки установите значение «» Заполнено tq(s, N, L, A). Примите параметры источника входных данных и сглаживания по умолчанию. Нажмите кнопку Далее.
Подключить вход S в функциональную модель abs_SPARK. Щелкните Подключить, затем Далее.

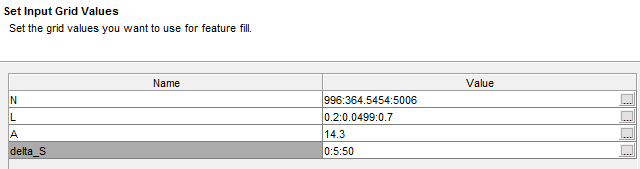

Установка входных значений сетки для:
N, L, и delta_Sвыберите Initialize из нормализатора. В диалоговом окне «Выбор нормализатора» примите значения по умолчанию и нажмите «ОК».
A, задайте значение 14.3
Подтвердите эти входные значения матрицы. Нажмите кнопку Готово (Finish).

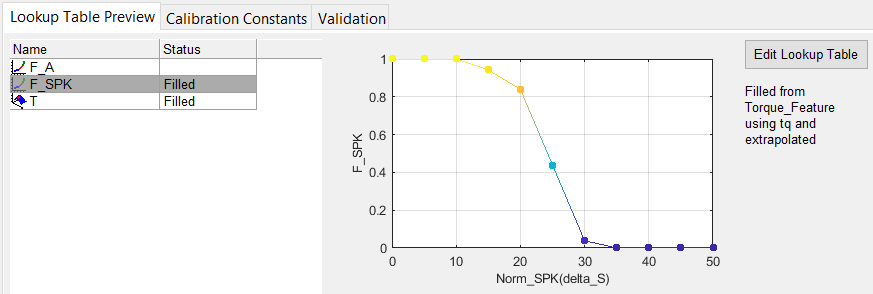

Просмотр хода заполнения таблицы подстановки. После завершения заполнения на вкладке Просмотр таблицы поиска (Lookup Table Preview) просмотрите заполненную таблицу крутящего момента. F_SPK.
Выберите «Элемент» > «Новый параметр заливки».

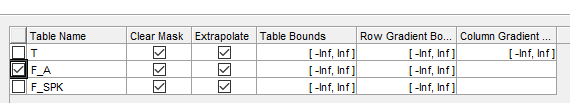

Для границ примите значения по умолчанию мастера заполнения элементов. Нажмите кнопку Далее.
Для настройки установите значение «» Заполнено tq(s, N, L, A). Примите параметры источника входных данных и сглаживания по умолчанию. Нажмите кнопку Далее.
Подключить вход S в функциональную модель abs_SPARK. Щелкните Подключить, затем Далее.

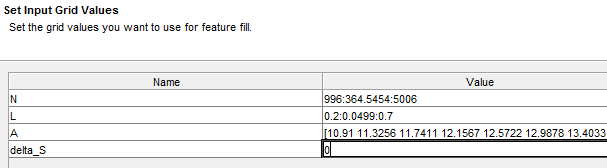

Установка входных значений сетки для:
N и Lвыберите Initialize из нормализатора. В диалоговом окне «Выбор нормализатора» примите значения по умолчанию и нажмите «ОК».
A, примите значения по умолчанию
delta_S, задайте значение 0
Подтвердите эти входные значения матрицы. Нажмите кнопку Готово (Finish).

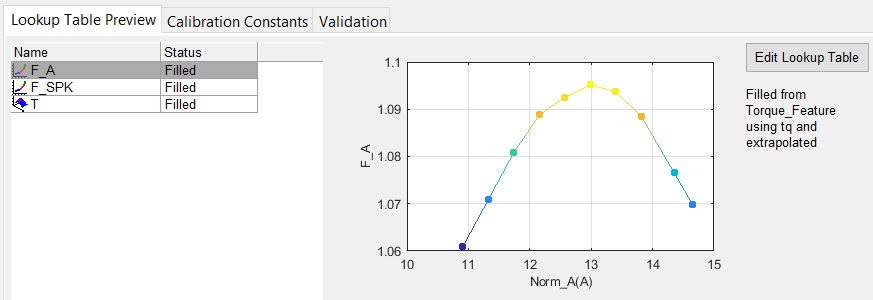

Просмотр хода заполнения таблицы подстановки. После завершения заполнения на вкладке Просмотр таблицы поиска (Lookup Table Preview) просмотрите заполненную таблицу крутящего момента. F_A.
Чтобы просмотреть результаты заполнения элемента, откройте панель «Параметры заполнения элемента». В этом примере элемент заполняет таблицы в следующем порядке: T, F_SPK, F_A. Просмотрите значения среднеквадратической ошибки (RMSE) для каждого заполнения таблицы.
