Процесс калибровки элемента калибрует алгебраическую коллекцию таблиц поиска или стратегию путем сравнения таблиц с моделью.
В этом примере создается элемент и импортируется стратегия из файла модели Simulink ®. Стратегия представляет крутящий момент как произведение трех таблиц поиска:
Скорость-нагрузка
Соотношение воздуха и топлива (AFR)
Угол искры
В командной строке откройте обозреватель CAGE.
cage
Для импорта стратегии выберите «Файл» > «Импорт» > «Стратегия». Перейти к matlab\toolbox\mbc\mbctraining. Откройте окно torqueFeature файл модели.
Toolbox™ Калибровка на основе модели (Model-Based Calibration) импортирует таблицы подстановки из модели Simulink.
В диалоговом окне Импортер элементов MBC (MBC Feature Importer) используйте вкладки Просмотр таблицы поиска (Lookup Table Preview), Подробности элемента (Feature Details) и Ссылка на модель (Model Reference) для просмотра таблиц и сведений о элементе. Нажмите кнопку ОК, чтобы импортировать элемент.

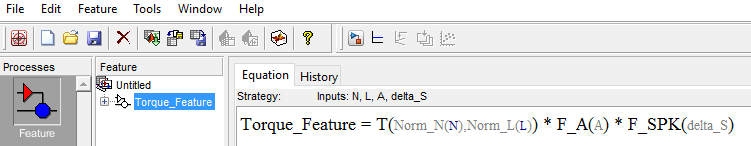

В CAGE на вкладке «Уравнение» просмотрите Torque_Feature функция, проанализированная из Simulink как вывод алгебраического уравнения таблиц.
Для просмотра стратегии выберите «Элемент» > «Редактировать стратегию».

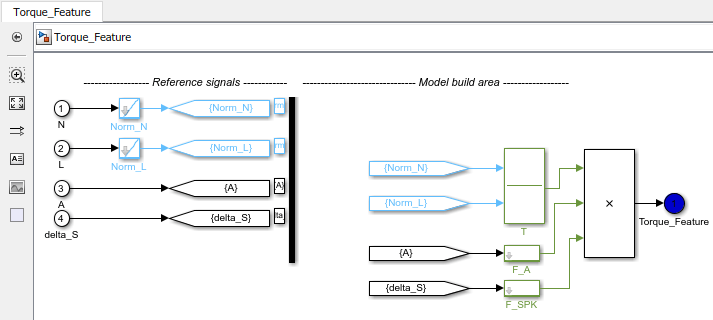

Открываются окна Simulink, отображающие Torque_Feature стратегии и библиотек CAGE.
Закройте окна Simulink.

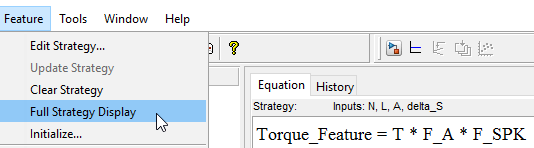

Чтобы просмотреть упрощенное выражение элемента, снимите флажок «Элемент» > «Полное отображение стратегии».
Нажмите на плюс рядом с Torque_Feature для развертывания дерева элементов и наблюдения за таблицами, созданными при импорте стратегии.
|
|
