Электромагнетизм

Решение проблем, моделирующих электрические и магнитные поля

Решайте PDE, которые моделируют 2-D статические электрические и магнитные поля. Типичный программный рабочий процесс для решения электромагнитной проблемы включает в себя следующие шаги:

Создайте специальный контейнер электромагнитной модели для электростатического или магнитостатического анализа.
Определите геометрию 2-D и создайте для нее сетку.
Назначение электромагнитных свойств материала, таких как относительная диэлектрическая проницаемость и относительная проницаемость.
Укажите плотность заряда или тока в пределах геометрии.
Задайте значения напряжения или магнитного потенциала на границах.
Решайте и строите графики результатов, таких как результирующие электрические или магнитные потенциалы, поля и плотности потока.

Функции

развернуть все

Настройка электромагнитной модели

`createpde`	Создание модели
`electromagneticProperties`	Назначение свойств материала для электромагнитной модели
`electromagneticSource`	Определение плотности тока или плотности заряда для электромагнитной модели
`electromagneticBC`	Применение граничных условий к электромагнитной модели
`solve`	Решение проблем теплопередачи, структурного анализа или электромагнитного анализа
`assembleFEMatrices`	Собрать матрицы конечных элементов

Решения в пользовательских местоположениях

`interpolateElectricPotential`	Интерполяция электрического потенциала в электростатическом результате в произвольных пространственных местоположениях
`interpolateElectricField`	Интерполяция электрического поля в электростатическом результате в произвольных пространственных местоположениях
`interpolateElectricFlux`	Интерполяция плотности электрического потока в электростатическом результате в произвольных пространственных местоположениях
`interpolateMagneticPotential`	Интерполяция магнитного потенциала в магнитостатическом результате в произвольных пространственных местоположениях
`interpolateMagneticField`	Интерполяция магнитного поля в магнитостатическом результате в произвольных пространственных местоположениях
`interpolateMagneticFlux`	Интерполяция плотности магнитного потока в магнитостатическом результате в произвольных пространственных местоположениях

Визуализация

`pdeplot`	Печать решения или сетки для 2-D задачи
`pdeplot3D`	Печать решения или сетки поверхности для 3-D задачи
`pdegplot`	Печать геометрии PDE
`pdemesh`	Печать сетки PDE
`pdeviz`	Создание и печать объекта визуализации PDE

Свойства электромагнитной модели

`findElectromagneticProperties`	Поиск свойств электромагнитного материала, присвоенных геометрической области
`findElectromagneticSource`	Поиск электромагнитного источника, назначенного геометрической области
`findElectromagneticBC`	Поиск электромагнитных граничных условий, назначенных геометрической области

Объекты

`ElectromagneticModel`	Объект электромагнитной модели
`ElectrostaticResults`	Электростатический раствор и производные количества
`MagnetostaticResults`	Магнитостатический раствор и производные количества

Свойства

Свойства назначения материалов	Назначение свойств электромагнитного материала
Свойства присвоения CBCAsignment	Граничное условие для электромагнитной модели
Свойства ElectromagneticSourceAssignment	Назначение электромагнитных источников
Свойства PDEVisualization	Визуализация PDE сетчатых и узловых результатов

Темы

Электростатические и магнитостатические проблемы

Электростатический потенциал в заполненной воздухом раме

Найдите электрический потенциал в заполненном воздухом кольцевом четырехугольнике.

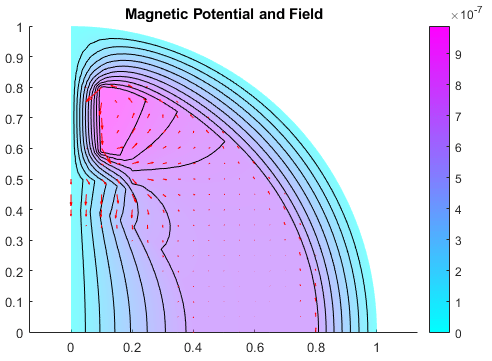

Магнитное поле в двухполюсном электродвигателе

Найдите статическое магнитное поле, индуцированное обмотками статора в двухполюсном электродвигателе.

Минимальный электрический потенциал

Найдите минимальный электрический потенциал, решив нелинейную эллиптическую задачу.

Электромагнитные уравнения

Электростатика и магнитостатика

Дифференциальные уравнения в частных производных для задач электростатики и магнитостатики.
