СМ PSS1A

Дискретный или непрерывный одиночный вход PSS1A стабилизатор энергосистемы

  • Библиотека:
  • Управление Simscape/Electrical/Control/SM

  • SM PSS1A block

Описание

Блок PSS1A СМ осуществляет единственный вход стабилизатор энергосистемы (PSS) PSS1A, который поддерживает угловую стабильность ротора в синхронной машине (SM) в соответствии с IEEE 421.5-2016 [1]. Как правило, PSS используется для усиления демпфирования колебаний энергосистемы посредством управления возбуждением.

Можно переключаться между непрерывной и дискретной реализациями блока с помощью параметра Sample time (-1 для унаследованного). Чтобы настроить интегратор на непрерывное время, установите для свойства Sample time (-1 для унаследованного) значение 0. Чтобы настроить интегратор на дискретное время, установите для свойства Sample time (-1 для унаследованного) положительное, ненулевое значение или значение -1 для наследования времени выборки из восходящего блока.

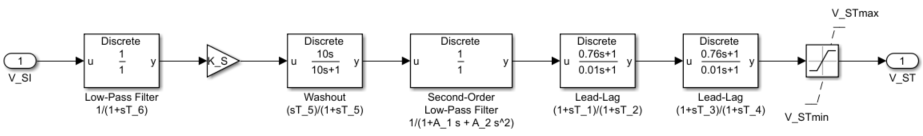

На этой схеме показана общая структура стабилизатора системы питания PSS1A:

На схеме:

Порты

Вход

развернуть все

Скорость на единицу, частота напряжения шины терминала, скомпенсированная частота или электрическая мощность, заданная как скаляр.

Типы данных: single | double

Продукция

развернуть все

Сигнал стабилизации входного сигнала автоматического регулятора напряжения, ограниченный VST_min и VST_max, возвращается в виде скаляра.

Типы данных: single | double

Параметры

развернуть все

Усиление прямого тракта стабилизатора системы питания.

Коэффициент фильтра кондиционирования сигнала стабилизатора энергосистемы 1.

Коэффициент 2 фильтра кондиционирования сигнала стабилизатора энергосистемы.

Постоянная времени опережения 1, связанная с первым блоком опережения-запаздывания на диаграмме.

Постоянная времени запаздывания 2, связанная с первым блоком опережения-запаздывания на диаграмме.

Постоянная времени опережения 3, связанная со вторым блоком опережения-запаздывания на диаграмме.

Постоянная времени задержки 4, связанная со вторым блоком опережения-запаздывания на диаграмме.

Постоянная времени промывки, связанная с блоком промывки на диаграмме.

Постоянная времени преобразователя, связанная с блоком фильтра нижних частот на диаграмме.

Выход стабилизатора системы максимальной мощности на автоматический регулятор напряжения (АВР).

Выход стабилизатора системы минимального питания на автоматический регулятор напряжения (АВР).

Время между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Для унаследованной дискретной операции установите время выборки равным -1. Для операции дискретного времени установите время выборки на положительный скаляр. Для непрерывной работы установите время выборки равным 0.

Ссылки

[1] Рекомендуемая практика IEEE для моделей систем возбуждения для исследований устойчивости энергосистемы. IEEE Std 421.5-2016. Piscataway, NJ: IEEE-SA, 2016.

[2] Kundur, P. Стабильность и управление энергосистемой. Нью-Йорк, Нью-Йорк: Макгроу Хилл, 1993.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018b
