В этом разделе показано, как оценить требования к конструкции в анализаторе чувствительности. После генерации значений для набора параметров и определения требований к конструкции можно оценить требования к конструкции (функцию затрат) в каждой выборке значений параметров в наборе параметров.

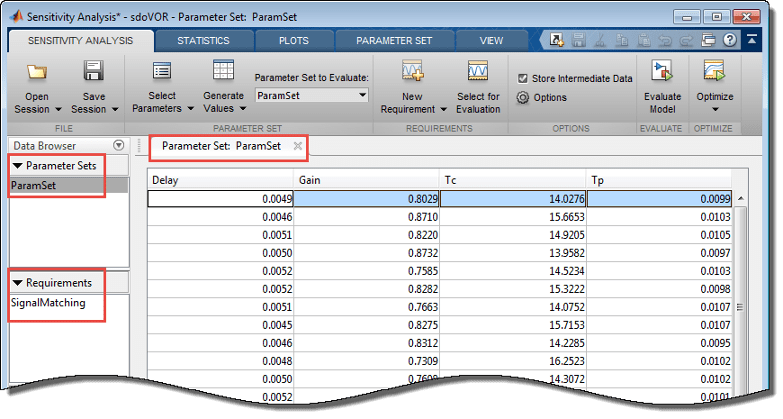

Сгенерированный набор параметров, соответствующая таблица наборов параметров и указанные требования отображаются в приложении.
Для оценки проектных требований:
Выберите набор параметров для анализа.

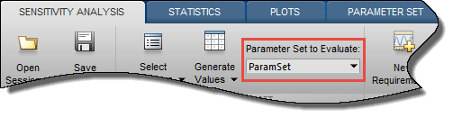

Если определено несколько наборов параметров, выберите набор параметров для использования в выпадающем списке Набор параметров для вычисления (Parameter Set to Evaluate).
Выберите требования, которые требуется проанализировать.

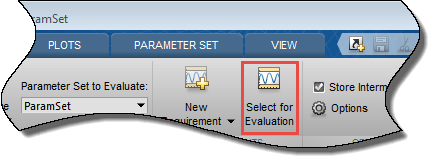

Если определено несколько требований, все они выбираются по умолчанию для анализа. Чтобы исключить требование из оценки, щелкните Выбрать для оценки.
Укажите параметры оценки.
Щелкните

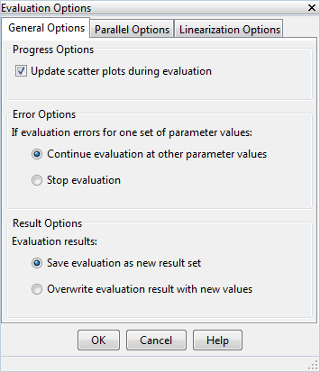

Опции (Options). В диалоговом окне «Параметры оценки» на вкладке «Общие параметры» задайте параметры, связанные с ходом и результатами оценки. При наличии Toolbox™ параллельных вычислений можно указать параметры параллельных вычислений на вкладке «Параметры параллельных вычислений». При наличии программного обеспечения Simulink ® Control Design™ можно задать опции линеаризации модели на вкладке Опции линеаризации (Linearization Options). Для получения подробных сведений об этих параметрах нажмите кнопку Справка.
Ускорьте последовательную оценку проектных требований, требующих одинаковых регистрируемых сигналов и значений параметров.
Щелкните Сохранить промежуточные данные. Дополнительные сведения см. в разделе Хранение промежуточных данных в приложении.
Оцените требования к конструкции для каждого образца в наборе параметров.
Щелкните Вычислить модель (Evaluate Model). Функция затрат, связанная с требованиями к конструкции, оценивается с использованием каждого образца в наборе параметров. Образец соответствует строке значений в таблице набора параметров.

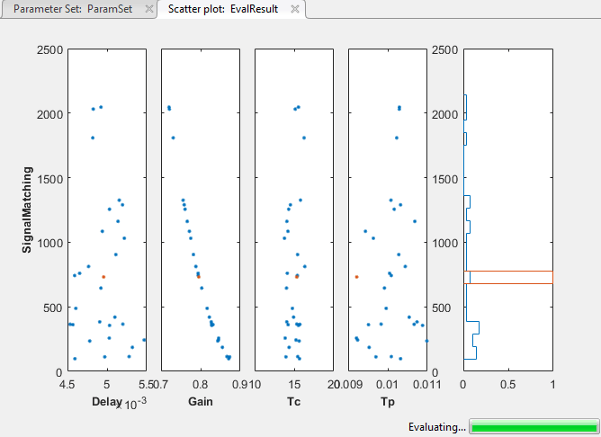

Приложение создает график разброса результатов оценки. График обновляется для отображения вычисленного значения функции затрат как функции каждого параметра в наборе параметров. В последнем столбце вложенных графиков отображаются гистограммы распределения вероятностей вычисленных значений функции затрат.

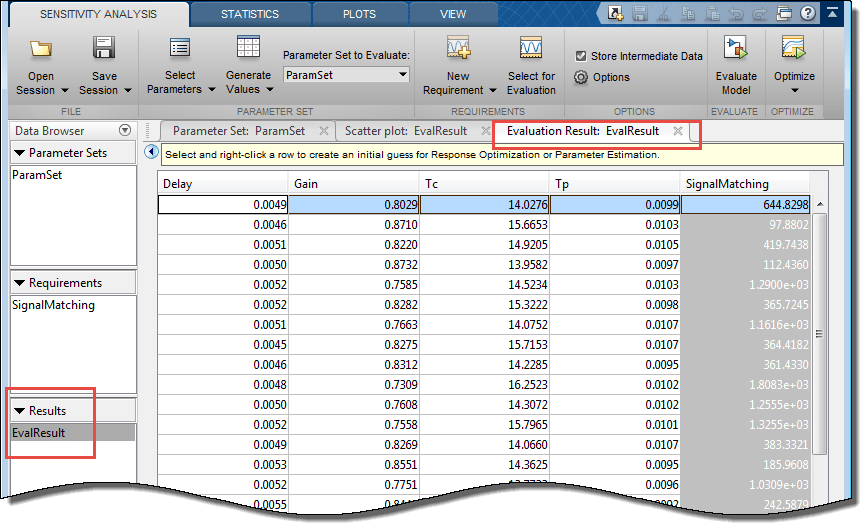

По завершении анализа приложение отображает оцененное требование (значение нормализованной функции затрат) и соответствующие значения параметров в таблице Результат анализа. Приложение также создает новую переменную с этой информацией в области Результаты.
Для требований с привязкой положительное значение требования указывает, что требование было нарушено, а отрицательное значение указывает, что требование было удовлетворено для этой выборки значений параметров. Выборка (строка) параметров, соответствующая наименьшему значению требования, приближается к удовлетворению вашего требования.
Результаты оценки можно использовать для настройки оценки или оптимизации параметров. Дополнительные сведения см. в разделе Использование анализа чувствительности для настройки оценки и оптимизации.

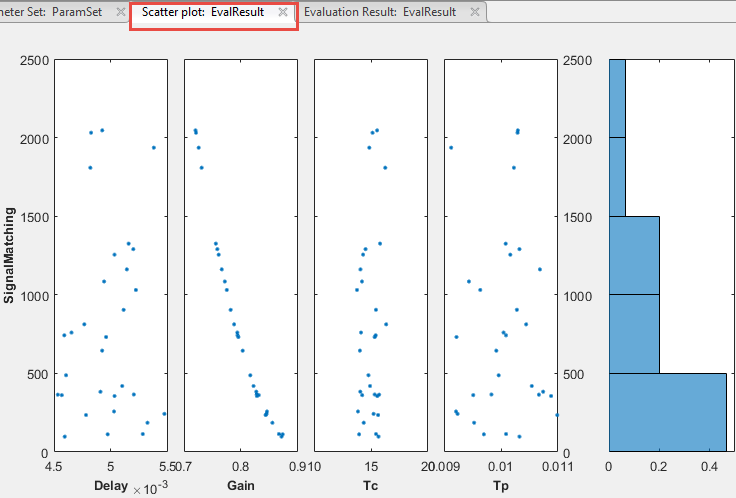

Приложение отображает окончательные графики рассеяния и гистограмму распределения вероятности. Количество точек данных в каждом графике рассеяния равно количеству выборок (строк) в таблице набора параметров. Этот график используется для визуального анализа взаимосвязи между параметрами и требованиями. Например, в этом случае SignalMatching требование выглядит монотонно связанным с Gain параметр. Дополнительные сведения о графике см. в разделе Взаимодействие с графиками в анализаторе чувствительности.

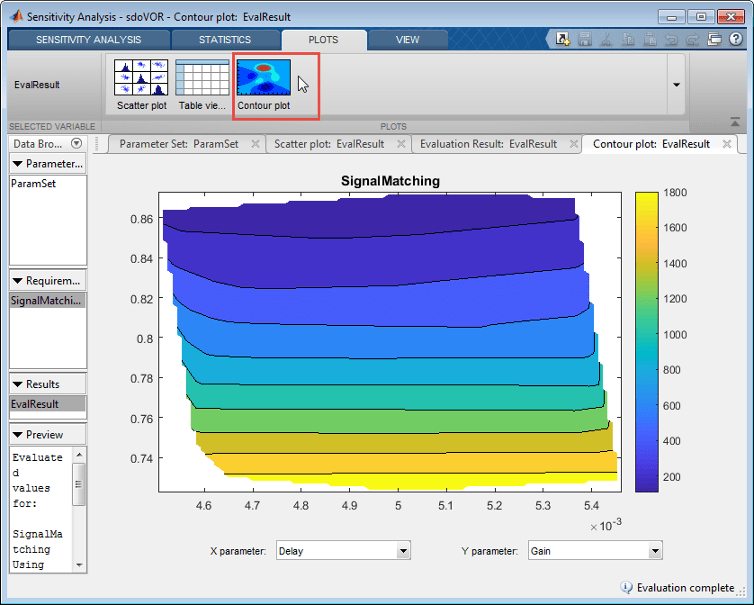

Можно создать контурный график вычисленных результатов. Для этого выберите оцененный результат в области Результаты приложения и выберите контурный график на вкладке Графики приложения.
Контурный график показывает, что требование не изменяется систематически как функция Delay, но это происходит как функция Gain.
Можно также количественно определить связь между параметрами и требованиями. Дополнительные сведения см. в разделе Анализ связи между параметрами и требованиями к конструкции.
