Создать новый проект набора блоков SoC с именем SampleSoCApplication. При создании нового проекта автоматически создается новая папка проекта с тем же именем. Дополнительные сведения о создании проектов см. в разделе Создание нового проекта из папки.

Откройте новую модель Simulink. Сохранить модель как soc_hwsw_top.slx в папку проекта.

В MATLAB ® на вкладке «Проект» в разделе «Сервис» выберите «Выполнить проверки» > «Добавить файлы» и добавьте soc_hwsw_top.slx файл модели в проект.

В Simulink настройте soc_hwsw_top.slx модель в качестве приложения SoC. На вкладке Приложения в разделе Настройка для запуска на оборудовании щелкните Система на кристалле (SoC).

Во всплывающем окне System on Chip (SoC) выберите Hardware Board > Xilinx Zynq ZC706 evaluation kit. Нажмите кнопку Готово (Finish).

На вкладке System on Chip (Система на кристалле) щелкните Hardware Settings (Настройки оборудования). В диалоговом окне «Параметры конфигурации» на вкладке «Решатель» задайте для параметра «Выбор решателя» > «Тип» значение Variable-step. Нажмите кнопку ОК.

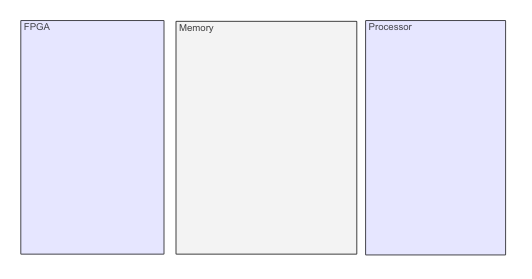

Создайте три области полей и пометьте их как FPGA, Memory, и Processor. Дополнительные сведения о создании областей полей см. в разделе Области полей и меток модели. В следующих разделах эти области заполняются для различных аспектов приложения SoC.

Создайте новую функцию MATLAB для инициализации переменных, используемых в проекте.

function soc_hwsw_init
% Initialize the model wide variables and set them in base workspace.

SourceSTime = 1e-7;

FrameSize = 1000;
ProcSTime = SourceSTime*FrameSize;
FPGASTime = SourceSTime;
FPGAFrameSize = 1;

assignin('base','ProcSTime',ProcSTime);
assignin('base','FPGASTime',FPGASTime);
assignin('base','SourceSTime',SourceSTime);
assignin('base','FPGAFrameSize',FPGAFrameSize);
assignin('base','FrameSize',FrameSize);

end

В папке проекта сохраните файл как soc_hwsw_init.m в новой подпапке, utilities и добавьте файл в проект.
