Этот набор шагов запускает soc_hwsw_top.slx модель, созданная на предыдущих шагах. Изображение выходных данных процессора показывает полное приложение SoC.
В папке проекта откройте модель soc_hwsw_top.slx.

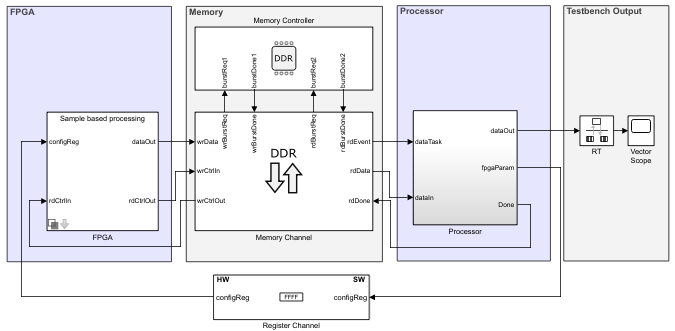

С помощью блока Scope и блока Rate Transition обновите модель, как показано на этой схеме.
Запустите модель и откройте Vector Scope.
Отображение в Vector Scope показывает выходные данные счетчика.
