График рассеяния с краевыми гистограммами
scatterhist( создает график с помощью дополнительных опций, заданных одним или несколькими аргументами пары имя-значение. Например, можно указать переменную группировки или изменить параметры отображения.x,y,Name,Value)
scatterhist ГрафикЗагрузите образцы данных. Создание вектора данных x из первого столбца матрицы данных, содержащего измерения длины чашелистиков цветков радужки. Создание вектора данных y из второго столбца матрицы данных, которая содержит измерения ширины чашелистиков от тех же цветков.
load fisheriris.mat;
x = meas(:,1);
y = meas(:,2);

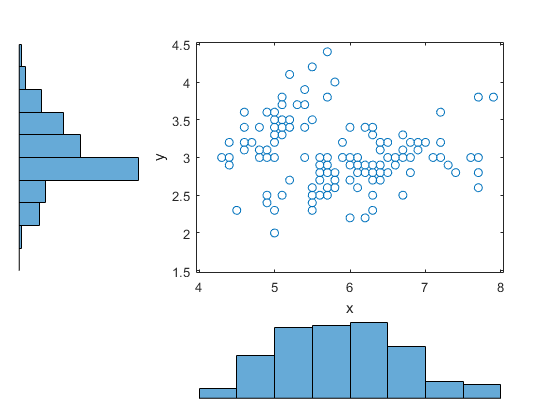

Создайте график рассеяния и две краевые гистограммы для визуализации взаимосвязи между длиной чашелистика и шириной чашелистика.
scatterhist(x,y)

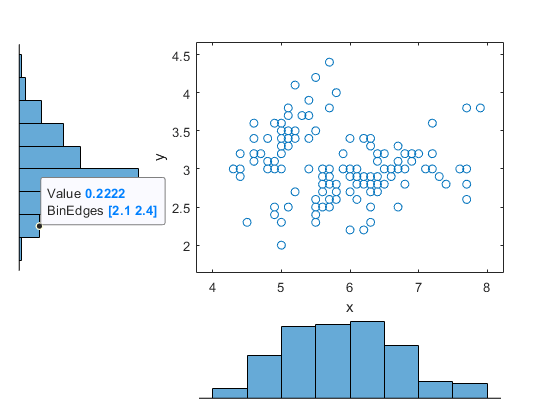

Отображение подсказки данных для ячейки в гистограмме. Подсказка данных появляется при наведении курсора на ячейку в гистограмме.
Всплывающая подсказка отображает оценку функции плотности вероятности выбранного бункера и нижние и верхние значения для краев бункера.
Загрузите образцы данных. Создание вектора данных x из первого столбца матрицы данных, который содержит измерения длины чашелистиков от трех видов цветков радужки. Создание вектора данных y из второго столбца матрицы данных, которая содержит измерения ширины чашелистиков от тех же цветков.
load fisheriris.mat;
x = meas(:,1);
y = meas(:,2);Создайте график рассеяния и шесть графиков плотности ядра для визуализации взаимосвязи между длиной чашелистика и шириной чашелистика, сгруппированных по видам.
scatterhist(x,y,'Group',species,'Kernel','on')
На сюжете видно, что зависимость между длиной чашелистика и шириной варьируется в зависимости от вида цветка.
Загрузите образцы данных. Создание вектора данных x из первого столбца матрицы данных, который содержит измерения длины чашелистиков от трех различных видов цветков радужки. Создание вектора данных y из второго столбца матрицы данных, которая содержит измерения ширины чашелистиков от тех же цветков.
load fisheriris.mat;
x = meas(:,1);
y = meas(:,2);Создайте график рассеяния и шесть графиков плотности ядра для визуализации взаимосвязи между длиной чашелистика и шириной чашелистика, измеренной на трех видах цветков радужки, сгруппированных по видам. Настройка внешнего вида графиков.
scatterhist(x,y,'Group',species,'Kernel','on','Location','SouthEast',... 'Direction','out','Color','kbr','LineStyle',{'-','-.',':'},... 'LineWidth',[2,2,2],'Marker','+od','MarkerSize',[4,5,6]);
Загрузите образцы данных. Создание вектора данных x из первого столбца матрицы данных, который содержит измерения длины чашелистиков от трех видов цветков радужки. Создание вектора данных y из второго столбца матрицы данных, которая содержит измерения ширины чашелистиков от тех же цветков.
load fisheriris.mat;
x = meas(:,1);
y = meas(:,2);
Используйте маркеры перемещения осей для замены краевых гистограмм прямоугольными графиками.
h = scatterhist(x,y,'Group',species); hold on; clr = get(h(1),'colororder'); boxplot(h(2),x,species,'orientation','horizontal',... 'label',{'','',''},'color',clr); boxplot(h(3),y,species,'orientation','horizontal',... 'label', {'','',''},'color',clr); set(h(2:3),'XTickLabel',''); view(h(3),[270,90]); % Rotate the Y plot axis(h(1),'auto'); % Sync axes hold off;
0
scatterhist Печать в указанном родительском контейнереЗагрузите образцы данных. Создание вектора данных x из первого столбца матрицы данных, содержащего измерения длины чашелистиков цветков радужки. Создание вектора данных y из второго столбца матрицы данных, которая содержит измерения ширины чашелистиков от тех же цветков.
load fisheriris
x = meas(:,1);
y = meas(:,2);Создание новой фигуры и определение двух uipanel объекты для разделения фигуры на две части. В верхней половине рисунка постройте график данных образца с использованием scatterhist. Включить графики маргинальной плотности ядра, сгруппированные по видам. В нижней половине рисунка постройте гистограмму измерений длины чашелистиков, содержащихся в x.
figure hp1 = uipanel('position',[0 .5 1 .5]); hp2 = uipanel('position',[0 0 1 .5]); scatterhist(x,y,'Group',species,'Kernel','on','Parent',hp1); axes('Parent',hp2); hist(x);
Кроме того, можно создать ScatterHistogramChart с помощью scatterhistogram функция.
Интерактивное изучение данных в объекте с помощью панорамирования, масштабирования и использования подсказок по данным. В отличие от scatterhist функция, scatterhistogram обновляет краевые гистограммы на основе данных в пределах текущего графика рассеяния.
Управление внешним видом и поведением диаграммы гистограммы рассеяния путем изменения Свойства диаграммы рассеяния.
