zerophase

Нулевая фазовая характеристика фильтра в дискретном времени Системного объекта

Свернуть все на странице

Синтаксис

[zphase,w] = zerophase(sysobj)
[zphase,w] = zerophase(sysobj,n)
[zphase,w] = zerophase(___,'Arithmetic',arithType)
zerophase(sysobj)

Описание

[zphase,w] = zerophase(sysobj) возвращает вектор нулевой фазы, zphase, и соответствующий вектор частоты, w, в радианах/выборке фильтра System object™ на основе коэффициентов текущего фильтра.

[zphase,w] = zerophase(sysobj,n) возвращает n-позиционный вектор нулевой фазы и соответствующий n- вектор частоты точек в радианах/выборке Системного объекта фильтра.

[zphase,w] = zerophase(___,'Arithmetic',arithType) анализирует Системный объект фильтра на основе арифметики, указанной в arithType использование любого из предыдущих синтаксисов.

пример

zerophase(sysobj) запуски fvtool и показывает нулевую фазовую характеристику фильтра Системного объекта.

Для получения дополнительных опций входа см. zerophase в Signal Processing Toolbox™.

Примеры

свернуть все

Попробовать в MATLAB

Создайте dsp. FIRFilter System object™ и вычисляет нулевую фазовую характеристику фильтра.

Fs = 8000;
Fcutoff = 2000;
FIRFilt = dsp.FIRFilter('Numerator', fir1(130,Fcutoff/(Fs/2)));

The zerophase функция вычисляет нулевую фазовую характеристику фильтра и отображает ответ с помощью fvtool.

zerophase(FIRFilt)

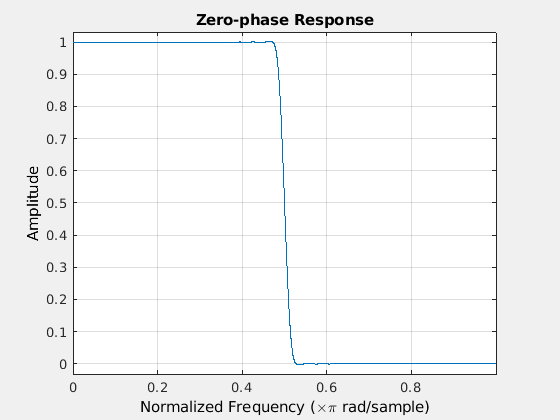

Figure Filter Visualization Tool - Zero-phase Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Zero-phase Response contains an object of type line.

Входные параметры

свернуть все

Вход фильтр, заданный как один из следующих Системных объектов фильтра:

Число точек, над которым вычисляется нулевая фазовая характеристика вокруг верхней половины модуля круга. Для конечная импульсная характеристика, где n является степенью двойки, расчет выполняется быстрее с помощью БПФ.

Типы данных: double

Арифметика, используемая в анализе фильтра, задается как 'double', 'single', или 'Fixed'. Когда вход арифметики не задан и Системный объект фильтра разблокирован, инструмент анализа принимает фильтр двойной точности. Когда арифметический вход не задан и системный объект заблокирован, функция выполняет анализ на основе типа данных заблокированного входа.

The 'Fixed' значение применяется к фильтрации системных объектов только со свойствами с фиксированной точкой.

Когда 'Arithmetic' входной параметр задается как 'Fixed' и объект фильтра имеет тип данных коэффициентов, установленный на 'Same word length as input'арифметический анализ зависит от того, разблокирован или заблокирован системный объект.

  • unlocked -- Функция объекта анализа не может определить тип данных коэффициентов. Функция принимает, что тип данных коэффициентов подписан, имеет 16-битный размер слова и автоматически масштабируется. Функция выполняет анализ с фиксированной точкой на основе этого предположения.

  • locked -- Когда тип входных данных 'double' или 'single'функция объекта анализа не может определить тип данных коэффициентов. Функция принимает, что тип данных коэффициентов подписан, имеет 16-битный размер слова и автоматически масштабируется. Функция выполняет анализ с фиксированной точкой на основе этого предположения.

Чтобы проверить, заблокирован ли или разблокирован системный объект, используйте isLocked функция.

Когда арифметический вход задан как 'Fixed' и объект фильтра имеет тип данных коэффициентов, установленных на пользовательский числовой тип, функция объекта выполняет анализ с фиксированной точкой на основе пользовательского типа числовых данных.

Выходные аргументы

свернуть все

Вектор нулевой фазы отклика, оцениваемый в n равномерно разнесенные точки вокруг верхней половины модуля окружности, возвращенные в виде вектора. Если n не задан, функция использует значение по умолчанию 8192.

Типы данных: double

Вектор частоты длины n в радианах/выборке. w состоит из n равномерно разнесенные точки вокруг верхней половины модуля окружности (от 0 до π радиан/выборка). Если n не задан, функция использует значение по умолчанию 8192.

Типы данных: double
