Рассмотрим эту теоретическую, правостохастическую переходную матрицу стохастического процесса.

Создайте марковскую цепь, которая характеризуется переходной матрицей P.

P = [ 0   0  1/2 1/4 1/4  0   0 ;
      0   0  1/3  0  2/3  0   0 ;
      0   0   0   0   0  1/3 2/3;
      0   0   0   0   0  1/2 1/2;
      0   0   0   0   0  3/4 1/4;
     1/2 1/2  0   0   0   0   0 ;
     1/4 3/4  0   0   0   0   0 ];
mc = dtmc(P);

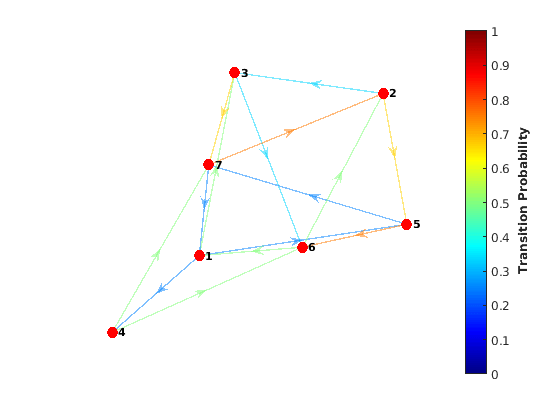

Постройте ориентированный график марковской цепи. Укажите вероятность перехода при помощи краевых цветов.

figure;
graphplot(mc,'ColorEdges',true);

Определите стационарное распределение цепи Маркова.

xFix = asymptotics(mc)

xFix = 1×7

    0.1300    0.2034    0.1328    0.0325    0.1681    0.1866    0.1468

Потому что xFix является вектор-строка, это уникальное стационарное распределение mc.

Создайте пятигосударственную переходную матрицу эмпирических отсчётов путем генерации блочной диагональной матрицы, составленной из дискретных равномерных рисок.

m = 100; % Maximal count
rng(1); % For reproducibility
P = blkdiag(randi(100,2) + 1,randi(100,3) + 1)

P = 5×5

    43     2     0     0     0
    74    32     0     0     0
     0     0    16    36    43
     0     0    11    41    70
     0     0    20    55    22

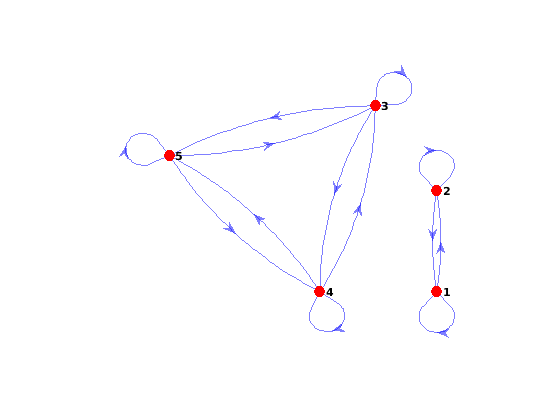

Создайте и постройте график марковской цепи, который характеризуется переходной матрицей P.

mc = dtmc(P);

figure;
graphplot(mc)

Определите стационарное распределение и время смешения марковской цепи.

[xFix,tMix] = asymptotics(mc)

xFix = 2×5

    0.9401    0.0599         0         0         0
         0         0    0.1497    0.4378    0.4125

tMix = 0.8558

Строки xFix соответствуют стационарным распределениям двух независимых рекуррентных классов mc.

Создайте отдельные марковские цепи, представляющие рекуррентные подцепи mc.

mc1 = subchain(mc,1);
mc2 = subchain(mc,3);

mc1 и mc2 являются dtmc объекты. mc1 - повторяющийся класс, содержащий состояние 1, и mc2 - повторяющийся класс, содержащий состояние 3.

Сравните время смешения подцепей.

[x1,t1] = asymptotics(mc1)

x1 = 1×2

    0.9401    0.0599

t1 = 0.7369

[x2,t2] = asymptotics(mc2)

x2 = 1×3

    0.1497    0.4378    0.4125

t2 = 0.8558

mc1 приближается к своему стационарному распределению быстрее, чем mc2.

Создать «гантель» марковской цепи, содержащей по 10 состояний в каждом «весе» и три состояния в «планке».

rng(1); % For reproducibility
w = 10;                              % Dumbbell weights
DBar = [0 1 0; 1 0 1; 0 1 0];        % Dumbbell bar
DB = blkdiag(rand(w),DBar,rand(w));  % Transition matrix

% Connect dumbbell weights and bar
DB(w,w+1) = 1;
DB(w+1,w) = 1;
DB(w+3,w+4) = 1;
DB(w+4,w+3) = 1;

mc = dtmc(DB);

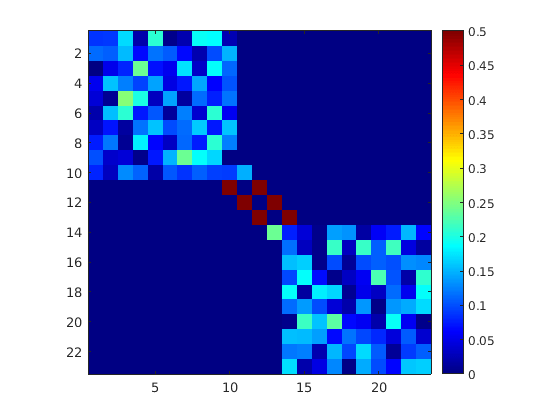

Визуализируйте матрицу переходов с помощью тепловой карты.

figure;
imagesc(mc.P);
colormap(jet);
axis square;
colorbar;

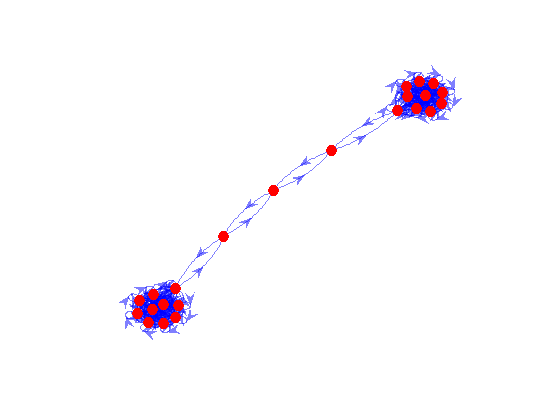

Постройте ориентированный график марковской цепи. Подавление меток узлов.

figure;
h = graphplot(mc);
h.NodeLabel = {};

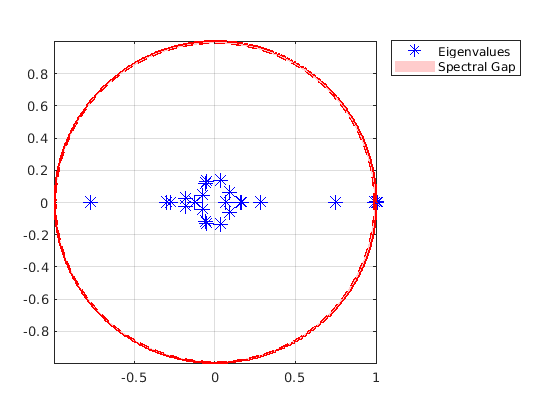

Постройте графики собственных значений цепи гантелей.

figure;
eigplot(mc);

Тонкий, красный диск на графике показывает спектральную погрешность (различие между двумя самыми большими модулями собственных значений). Спектральная погрешность определяет время смешения марковской цепи. Большие погрешности указывают на более быстрое смешивание, в то время как тонкие погрешности указывают на более медленное смешивание. В этом случае спектральная погрешность является тонкой, что указывает на длительное время смешивания.

Оцените время смешения цепи гантели и определите, является ли цепь эргодичной.

[~,tMix] = asymptotics(mc)

tMix = 85.3258

tf = isergodic(mc)

tf = logical
   1

В среднем, время, которое требуется для общего расстояния изменения между любым начальным распределением и стационарным распределением, чтобы распадаться в множителе $$e^1$$ составляет около 85 шагов.
