Объемная поверхностная диаграмма с подсветкой на основе палитры
surfl( создает трехмерную объемную поверхностную диаграмму с подсветками от источника света. А графики функций значения в матрице X,Y,Z)Z как высоты над сеткой в плоскости x - y заданные X и Y. Функция использует направление по умолчанию для источника света и коэффициенты подсветки по умолчанию для модели затенения. Это устанавливает цветовые данные для поверхности, чтобы быть отражением поверхности.
Из-за способа вычисления векторов поверхность-нормаль, surfl требует матрицы, которые по крайней мере 3 на 3.
surfl( создает поверхность и использует индексы столбцов и строк элементов в Z)Z как x - и y - координаты.
surfl(___,'light') создает поверхность с подсветками из MATLAB® световой объект. Это приводит к различным результатам от метода подсветки на основе палитры по умолчанию. Задайте 'light' объект как последний входной параметр.
surfl( графики в осях заданные ax,___)ax вместо текущей системы координат. Задайте оси в качестве первого входного параметра.
s = surfl(___) возвращает объект поверхности графика. Если источник света задан как световой объект, используя 'light' опция, затем s возвращается как графический массив, который включает в себя объект поверхности графика и объект света. Использование s для изменения поверхности и объекта света после создания. Список свойств см. в разделе «Свойства поверхности» и «Свойства света».

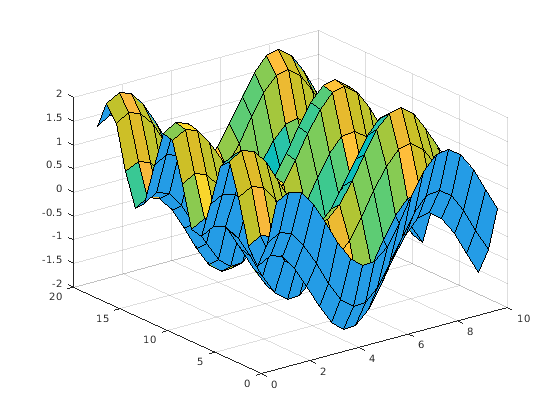

Создайте три матрицы одинакового размера. Затем постройте график как поверхности с помощью подсветки на основе палитры. Поверхность использует Z для высоты и обоих Z и источник света для цвета.
[X,Y] = meshgrid(1:0.5:10,1:20); Z = sin(X) + cos(Y); surfl(X,Y,Z)

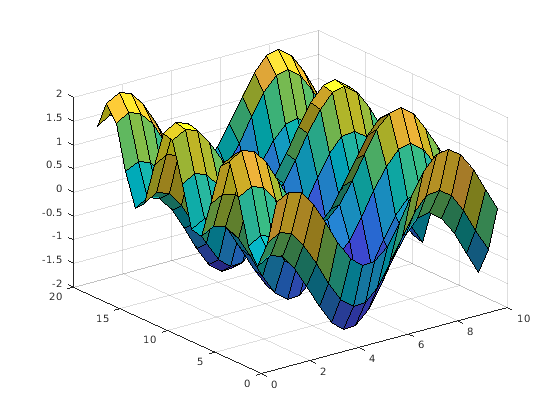

Создайте три матрицы одинакового размера. Затем постройте график как поверхности с подсветками от светового объекта MATLAB ®. Поверхность использует Z для высоты и обоих Z и световой объект для цвета. Функция возвращает массив, содержащий объект поверхности и объект подсветки. Присвойте его переменной sl.
[X,Y] = meshgrid(1:0.5:10,1:20);
Z = sin(X) + cos(Y);
sl = surfl(X,Y,Z,'light');
Индексируйте в sl для доступа и изменения свойств объекта поверхности и объекта света после их создания. Доступ к объемной поверхностной диаграмме возможен как sl(1) и световой объект как sl(2). Например, измените цвет света путем установки Color свойство светового объекта.
sl(2).Color = 'r';

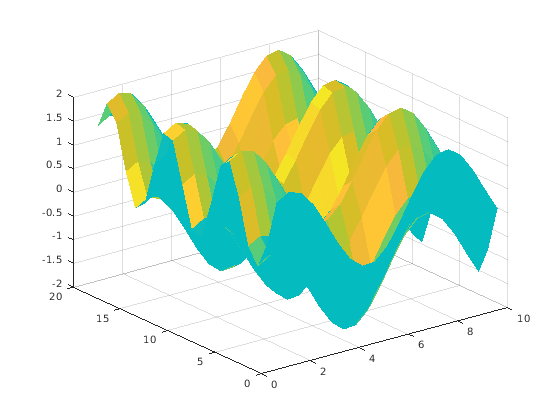

Создайте три матрицы одинакового размера для построения графика как поверхности. Укажите направление источника света, чтобы он имел азимут 45 степеней и повышение 20 степеней. Увеличение отражающей способности поверхности путем увеличения вклада окружающего света и уменьшения смежностей рассеянного и зеркального отражения. Присвойте объект поверхности переменной sl.
[X,Y] = meshgrid(1:0.5:10,1:20); Z = sin(X) + cos(Y); s = [-45 20]; k = [.65 .4 .3 10];
Постройте график данных с помощью исходного и отражательного векторов.
sl = surfl(X,Y,Z,s,k);
Использование sl для доступа и изменения свойств объекта поверхности после создания. Например, скрыть ребра можно путем установки EdgeColor свойство.
sl.EdgeColor = 'none';
Упорядоченное расположение точек в X, Y, и Z матрицы определяют внутреннюю и внешнюю часть параметрических поверхностей. Чтобы противоположная сторона поверхности отражала источник света, используйте surfl(X',Y',Z').
