Single-Acting Actuator (IL)

Линейное преобразование давления в срабатывание в изотермической гидравлической системе

  • Библиотека:
  • Simscape/Жидкости/Изотермическая жидкость/Приводы

  • Single-Acting Actuator (IL) block

Описание

Блок Гидропривод одностороннего действия (IL) моделирует привод, который преобразует давление жидкости в порте A в механическую силу в порту R через вытяжно-втягивающий поршень. Перемещение поршня ограничено моделью жёсткого упора. Когда положение поршня вычисляется внутренне, это сообщается в порте p, и когда положение задано соединением с aSimscape™ Multibody™ соединением, оно принимается как физический сигнал в порте p.

Initial piston displacement, Fluid dynamic compressibility и эталонное давление окружающей среды могут быть изменены. Жидкость и механическая инерция не моделируются.

Смещение

Перемещение поршня измеряется как положение на порте R относительно порта C. Этот Mechanical orientation определяет направление перемещения поршня. Перемещение поршня нейтральный, или 0, когда объем ёмкости равен Dead volume. Когда перемещение принято как вход, убедитесь, что производная положения равна скорости поршня. Это автоматически происходит, когда вход получен от соединения блока Translational Multibody Interface с соединением Simscape Multibody.

Жёсткий упор

Доступны три модели для моделирования предела расширения поршня привода. Этот блок использует такую же формулировку, как и блок Translational Hard Stop, и моделирует равномерные коэффициенты демпфирования и жесткости на обоих концах штриха поршня. Для получения дополнительной информации об опциях модели жёсткого упора смотрите блок Translational Hard Stop.

Жёсткий упор моделируется, когда поршень находится на своей верхней или нижней границе. Граничная область находится в пределах Transition region от Piston stroke или Piston initial displacement. За пределами этой области, FHardStop=0.

Демпфер

Можно опционально смоделировать демпфирование к крайним точкам штриха поршня. Установка значения Cylinder end cushioning On замедляет перемещение поршня, когда он приближается к своему максимальному продолжению, которое задано в Piston stroke. Для получения дополнительной информации о функциональности демпфера гидродемпфера блок Гидродемпфер (IL).

Трение

Можно опционально смоделировать трение против перемещения поршня. Когда Cylinder friction установлено на On, получившееся трение является комбинацией Стрибека, Кулона и вязких эффектов. Давление различия измеряется между давлением ёмкости и давлением окружения. Для получения дополнительной информации о модели трения и ее ограничениях, см. Блок Трение в Гидроцилиндре.

Утечка

Можно опционально смоделировать утечки между ёмкостью и поршневым резервуаром. Когда Leakage установлено на Onпоток Пуазёйля моделируется между поршнем и цилиндром. Этот блок использует блок Laminar Leakage (IL) библиотеки Simscape Foundation Library. Скорость потока жидкости вычисляется как:

m˙=π128(d04di4(d02di2)2log(d0/di))υL(pApenv),

где:

  • ν - кинематическая вязкость жидкости.

  • L - длина поршня, p - P 0.

  • p A является давлением в порте A.

  • p env - давление окружающей среды, которое выбирается в параметре Environment pressure specification.

Диаметр цилиндра, d 0, d0=di+2c, где c - Piston-cylinder clearance, а диаметр поршня, d i, равенdi=4APπ, где A P является Piston cross-sectional area.

Численно-сглаженная площадь и давление

В крайних точках площади постоянного отверстия демпфера и области значений давления запорного клапана можно поддерживать числовую робастность в симуляции, регулируя Smoothing factor блока. Сглаживающая функция применяется ко всем вычисленным площадям и давлениям в клапане, но в основном влияет на симуляцию в крайних пределах этих областей значений.

Нормированная площадь постоянного отверстия вычисляется как:

A^=(AAleak)(AmaxAleak).

где:

  • Aleak - демпфер Leakage area between plunger and cushion sleeve.

  • Amax является Cushion plunger cross-sectional area.

Smoothing factor, f, применяется к нормированной области:

A^smoothed=12+12A^2+(f4)212(A^1)2+(f4)2.

Сглаженная площадь постоянного отверстия является:

Asmoothed=A^smoothed(AmaxAleak)+Aleak.

Точно так же нормированное давление в клапане:

p^=(ppcracking)(pmaxpcracking).

где:

  • pcracking - демпфер Check valve cracking pressure differential.

  • pmax - демпфер Check valve maximum pressure differential.

Сглаживание, приложенное к нормированному давлению:

p^smoothed=12+12p^2+(f4)212(p^1)2+(f4)2,

и сглаженное давление составляет:

psmoothed=p^smoothed(pmaxpcracking)+pcracking.

Блочные подкомпоненты

Блок Гидропривода одностороннего действия (IL) состоит из четырех Simscape Foundation и двух Библиотечных блоков Fluids:

  • Поступательный жёсткий упор

  • Ламинарные утечки (IL)

  • Конвертер

  • Датчик

  • Гидродемпфер (IL)

  • Трение в гидроцилиндре (IL)

Структурная схема привода

Порты

Сохранение

расширить все

Точка входа жидкости в полость привода.

Базовый порт для скорости и силы привода.

Порт, сопоставленный со скоростью и силой поршня.

Вход

расширить все

Положение поршня в m, полученное как физический сигнал от блока Simscape Multibody.

Зависимости

Чтобы открыть этот порт, установите Piston displacement равным Provide input signal from Multibody joint.

Выход

расширить все

Положение поршня в m, возвращается как физический сигнал.

Зависимости

Чтобы открыть этот порт, установите Piston displacement равным Calculate from velocity of port R relative to port C.

Параметры

расширить все

Привод

Задает направление перемещения поршня. Pressure at A causes positive displacement of R relative to C соответствует положительному перемещению, или удлинению штока привода, когда R - C положительно. Pressure at A causes negative displacement of R relative to C соответствует отрицательному перемещению, или уборке штока привода, когда R - C положительно.

Площадь поперечного сечения штока поршня.

Максимальное расстояние хода поршня.

Откройте объем в камере с жидкостью, когда поршень будет полностью втянут.

Определяемое пользователем давление окружающей среды.

Зависимости

Чтобы включить этот параметр, установите Environment pressure specification равным Specified pressure.

Эталонное давление окружения. The Atmospheric pressure опция устанавливает давление окружающей среды равным 0,101325 МПа.

Жёсткий упор

Коэффициент жесткости поршня.

Коэффициент жесткости поршня. Это значение должно быть больше 0.

Моделируйте выбор силы на поршне при полном удлинении или полном уборке. Для получения дополнительной информации см. блок Translational Hard Stop.

Область значений применения модели силы жёсткого упора. Вне этой области значений максимального удлинения поршня и максимального уборки поршня Hard stop model не прикладывается и нет дополнительной силы на поршень.

Зависимости

Чтобы включить этот параметр, установите Hard stop model равным Stiffness and damping applied smoothly through transition region, damped rebound.

Демпфер

Будет ли моделировать замедление поршня при максимальном расширении. Для получения дополнительной информации см. блок Гидродемпфер (IL).

Площадь плунжера внутри демпфера элемента привода.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Длина демпфера плунжера.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Площадь отверстия между камерами демпфера.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Площадь зазора между демпфером плунжером и втулкой. Это значение способствует численной устойчивости путем поддержания непрерывности в потоке.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Давление, после которого срабатывает операция клапана. Когда различие давления между портом A и P env встречается или превышает Check valve cracking pressure differential, демпфирующий клапан начинает открываться.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Максимальное перепадное давление демпфирующего клапана. Этот параметр обеспечивает верхний предел давления, так что давления в системе остаются реалистичными.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Площадь поперечного сечения демпфера клапана в его положение полностью открытого отверстия.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Сумма всех зазоров, когда демпфирующий запорный клапан находится в положении полностью закрытого отверстия. Любая площадь, меньшая этого значения, насыщается до заданной площади утечек. Это значение способствует численной устойчивости путем поддержания непрерывности в потоке.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Непрерывный коэффициент сглаживания, который вводит слой постепенного изменения отклика потока, когда отверстия переменного сечения и запорный клапан находятся в почти открытом или почти закрытом положении. Установите это значение ненулевым значением меньше единицы, чтобы увеличить стабильность вашей симуляции в этих режимах.

Зависимости

Чтобы включить этот параметр, установите Cylinder end cushioning равным On.

Трение

Моделирует ли трение перемещение поршня. Модель учитывает Кулон, Стрибек и вязкое трение. Для получения дополнительной информации см. Блок Трение в Гидроцилиндре.

Отношение силы отрыва к силе трения Кулона.

Зависимости

Чтобы включить этот параметр, установите Cylinder friction равным On.

Пороговая скорость для начала движения против силы трения.

Зависимости

Чтобы включить этот параметр, на вкладке Friction установите Cylinder friction равным On.

Начальное усилие в цилиндре от узла уплотнения.

Зависимости

Чтобы включить этот параметр, установите Cylinder friction равным On.

Коэффициент трения Кулона.

Зависимости

Чтобы включить этот параметр, установите Cylinder friction равным On.

Коэффициент вязкого трения.

Зависимости

Чтобы включить этот параметр, установите Cylinder friction равным On.

Утечка

Моделировать ли кольцевые утечки между камерой с жидкостью и поршневым резервуаром при ссылке окружения условиях. Утечки считаются ламинарными. Для получения дополнительной информации см. блок Laminar Leakage (IL).

Радиальное расстояние между поршневым штоком и корпусом цилиндра.

Зависимости

Чтобы включить этот параметр, установите Leakage равным On.

Кольцевая длина опоры поршня, не включая шток поршня.

Зависимости

Чтобы включить этот параметр, установите Leakage равным On.

Начальные условия

Метод определения положения поршня. Блок может получить положение от блока Multibody, когда установлено на Provide input signal from Multibody joint, или вычисляет положение внутри и сообщает положение в порту p. Положение находится между 0 и Piston stroke, когда механическая ориентация положительная и 0 и - Piston stroke, когда механическая ориентация отрицательная.

Положение поршня в начале симуляции.

Зависимости

Чтобы включить этот параметр, установите Piston displacement равным Calculate from velocity of port R relative to port C.

Моделирует ли какое-либо изменение плотности жидкости из-за сжимаемости жидкости. Когда Fluid compressibility установлено на On, изменения из-за массового расхода жидкости в блок вычисляются в дополнение к изменениям плотности из-за изменений давления. В библиотеке изотермических жидкостей все блоки вычисляют плотность как функцию от давления.

Начальное давление жидкости для сжимаемых жидкостей.

Зависимости

Чтобы включить этот параметр, установите Fluid dynamic compressibility равным On.

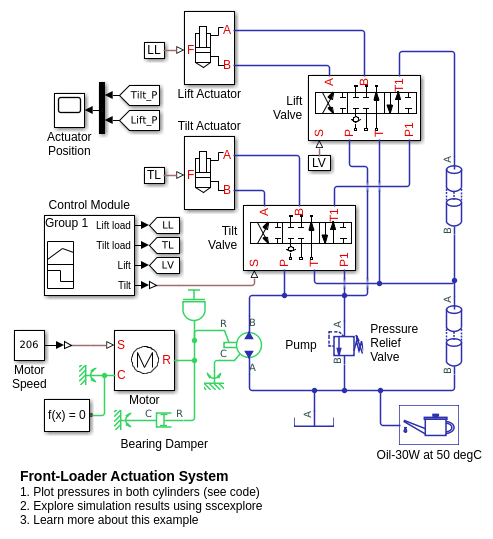

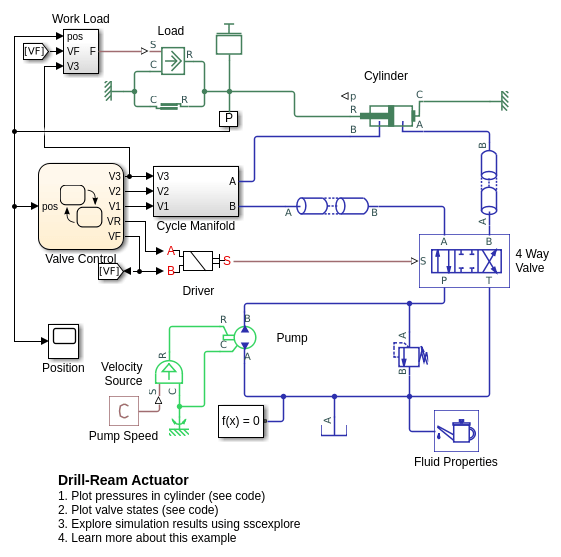

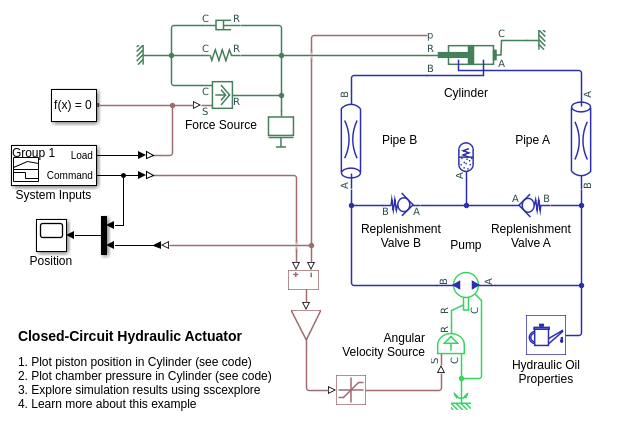

Примеры моделей

Введенный в R2020a
