getDPM
Изменение фазы на основе диска, соответствующее изменению усиления на основе диска
Синтаксис
Описание
DPM = getDPM(DGM)DGM. В модели, используемой umargin, коэффициент усиления и изменение фазы представлены как мультипликативный коэффициент F (s) принимающий значения в диске с центром на действительной оси. Диск, описанный его реальной осью, перехватывает DGM = [gmin,gmax], которые представляют относительную величину изменения усиления вокруг номинального значения F = 1. Поскольку диск является комплексным, диск описывается как DGM также представляет определенную величину изменения фазы, DPM. Для получения дополнительной информации см. getDGM.
Примеры
Изменения фазы на основе диска, соответствующие изменениям усиления на основе диска
Найдите дисковый запас по фазе, который соответствует дисковому запасу по амплитуде с изменениями в области значений [0.3,2].
DGM = [0.3,2]; DPM = getDPM(DGM)
DPM = 1×2
-45.9208 45.9208
DGM = [0.3,2] описывает диск мультипликативного усиления и фазовой неопределенности, в которых коэффициент усиления может варьироваться от 0,3 номинального значения до удвоенного номинального значения (в номинальной фазе). Визуализация диска.

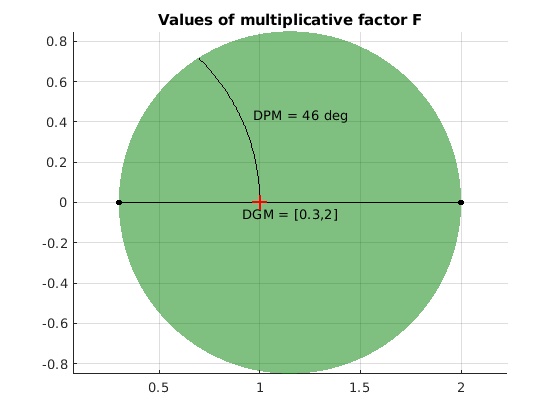

diskmarginplot(DGM,'disk')
Диск также описывает изменения фазы приблизительно ± 46 °. getDPM возвращает эту область значений фаз следующим DPM, который является областью значений, в котором смоделированная фаза может изменяться при номинальном усилении. Визуализируйте область значений одновременных изменений усиления и фазы, захваченных на диске, описанном DGM = [0.3,2] и DPM = [-45.92 45.92].

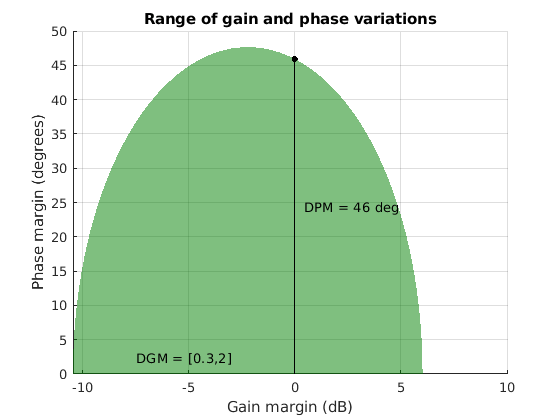

diskmarginplot(DGM)
Дисковый запас по фазе, соответствующий симметричному изменению усиления
Найдите основанный на диске запас по фазе, соответствующий изменению усиления ± 6 дБ или коэффициенту 2 в любом направлении.
GM = db2mag(6); DPM = getDPM(GM)
DPM = 1×2
-36.7611 36.7611
Для скалярного входного GM, getDPM(GM) то же, что и getDPM([1/GM,GM]).
DPM = getDPM([1/GM,GM])
DPM = 1×2
-36.7611 36.7611
Для заданного изменения усиления ± 6 дБ соответствующий диск моделирует область значений изменения фазы около ± 36,8 ° при номинальном усилении. Визуализируйте диск и объединенные изменения усиления и фазы, которые он представляет.

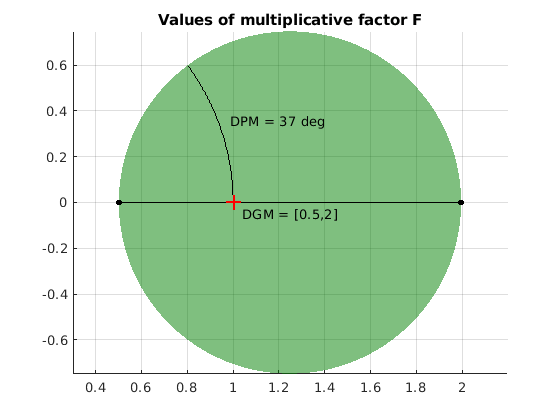

diskmarginplot([1/GM,GM],'disk')

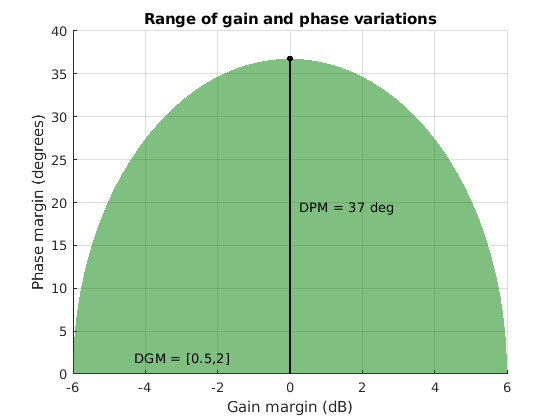

diskmarginplot([1/GM,GM])
Входные параметры
DGM - Область значений относительных изменений усиления
двухэлементный вектор | двухколоночная матрица
Область значений относительных изменений усиления, заданный как двухэлементный вектор вида [gmin,gmax], где gmin < 1 и gmax > 1. Для образца, DGM = [0.8 1.5] представляет усиление, которое может варьироваться между 80% и 150% от его номинального значения (то есть изменяться в множителе между 0,8 и 1,5). gmin может быть отрицательным, определяющим область значений относительных изменений усиления, который включает изменение знака.
DGM представляет, что диск пересекает действительную ось в интервале [gmin,gmax], где gmin < 1 и gmax > 1. Например, на следующем графике показан диск, характеризующийся DGM = [0.5,2].
![Uncertainty disk characterized by DGM = [0.5,2]](disk_dgm_argdesc.png)
Можно получить DGM от желаемых изменений усиления и фазы (или полей) с помощью getDGM. The GainMargin поле структур output diskmargin команда также является дисковой областью значений усиления этой формы.
Чтобы получить DPM соответствующий сразу нескольким области значений усиления, задайте является двухколоночной матрицей вида [gmin1,gmax1;...;gminN,gmaxN].
GM - Величина увеличения или уменьшения
скалярный вектор |
Количество увеличения или уменьшения, заданное как действительный скаляр или вектор-столбец.
Если
GMявляется настоящим скаляром, тогдаgetDPMвозвращает основанное на диске изменение фазы, соответствующее симметричному изменению усиления[1/GM,GM]. Для образца,GM= 2 задает коэффициент усиления, который может увеличиться или уменьшиться в 2 раза.Если
GMявляется вектором формы[GM1;...;GMN]затем функция возвращает основанные на диске изменения фазы, соответствующие каждой области значений[1/GM1,GM1;...;1/GMN,GMN].
Выходные аргументы
См. также
diskmargin | diskmarginplot | getDGM | umargin | wcdiskmargin
