birdcage

Создает птичью клетку (обмотка MRI)

расширьте все на странице

Описание

birdcage объект создает, чтобы создать птичью клетку обмотка MRI. Эта антенна обычно используется в клиническом MRI. Структура антенны состоит из двух круговых обмоток, соединенных проводящими элементами под названием rungs. Количество ступенек зависит от размера обмотки и обычно является четным числом.

Обмотка работается с 64 МГц или 128 МГц. Птичья клетка может быть загружена/взволнована, чтобы смоделировать обмотка lowpass или highpass.

Создание

Синтаксис

bc = birdcage
bc = birdcage(Name,Value)

Описание

пример

bc = birdcage создает антенну птичьей клетки, чтобы смоделировать обмотку MRI.

пример

bc = birdcage(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, bc = birdcage('NumRungs',8) создает птичью клетку с восемью ступеньками. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Количество ступенек в виде скаляра.

Пример: 'NumRungs',20

Пример: bc.NumRungs = 20

Типы данных: int8

Обмоточный радиус в виде скаляра в метрах.

Пример: 'CoilRadius',0.2

Пример: bc.CoilRadius = 0.2

Типы данных:

Обмоточная высота в виде скаляра в метрах.

Пример: 'CoilHeight',0.089

Пример: bc.CoilHeight = 0.089

Типы данных: double

Высота ступенек в виде скаляра в метрах. Расстояние измеряется с середины верхней обмотки к середине более низкой обмотки.

Пример: 'RungHeight',0.56

Пример: bc.RungHeight = 0.56

Типы данных: double

Экранируйте радиус в виде скаляра в метрах. Значение нуля указывает, что щит отсутствует.

Пример: 'ShieldRadius',0.2

Пример: bc.ShieldRadius = 0.2

Типы данных: double

Экранируйте высоту в виде скаляра в метрах. Значение нуля указывает, что щит отсутствует.

Пример: 'ShieldHeight',0.089

Пример: bc.ShieldHeight = 0.089

Типы данных: double

Диэлектрическая mesh, чтобы загрузить птичью клетку в виде структуры, имеющей следующие поля:

Точки в пользовательской диэлектрической mesh в виде N-by-3 матрица в метрах. N является числом точек.

Можно использовать фантомное свойство вставить диэлектрическую mesh в форме человеческой головы в цилиндрическую антенну птицы. Этот диэлектрический цилиндр имеет проницаемость 80. Можно загрузить эту mesh в форме матового файла.

Типы данных: double

Тетраэдры в пользовательской диэлектрической mesh в виде M-by-4 целочисленная матрица. M является количеством тетраэдров.

Типы данных: double

Относительная проницаемость диэлектрического материала в виде скаляра.

Типы данных: double

Потеря в диэлектрическом материале в виде скаляра.

Типы данных: double

Типы данных: struct

Местоположение подачи в Декартовых координатах в виде N-by-3 матрица. Можно также использовать getLowPassLocs и getHighPassLocs функции, чтобы определить местоположения канала в lowpass или режиме высокой передачи.

Пример: 'FeedLocations'= [0.3981 0.0392 -0.2300;0.3528 0.1886 -0.2300]

Пример: b.FeedLocations = getLowPassLocs(b)

Типы данных: double

Величина напряжения применилась к каждому каналу в виде скаляра или 1 N вектором с каждым модулем элемента в вольтах.

Пример: 'FeedVoltage',2

Пример: bc.FeedVoltage = 2

Типы данных: double

Сдвиг фазы на напряжение возбуждения в каждом канале в виде скаляра или 1 M вектором с каждым модулем элемента в градусах.

Пример: 'FeedPhase',45

Пример: bc.FeedPhase = 45

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию это в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: bc.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

getLowPassLocsПитание местоположения, чтобы управлять птичьей клеткой как обмоткой lowpass
getHighPassLocsПитание местоположения, чтобы управлять птичьей клеткой как highpass обмотка
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите антенну птичьей клетки по умолчанию.

bc = birdcage
bc =
  birdcage with properties:

         NumRungs: 16
       CoilRadius: 0.4000
       CoilHeight: 0.0400
       RungHeight: 0.4600
     ShieldRadius: 0
     ShieldHeight: 0
          Phantom: []
    FeedLocations: [2x3 double]
      FeedVoltage: 1
        FeedPhase: 0
        Conductor: [1x1 metal]
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]

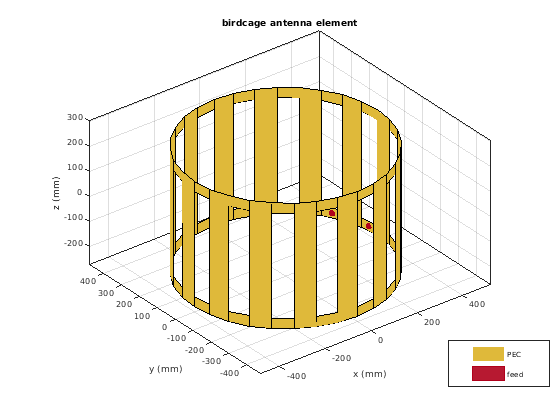

show(bc);

Figure contains an axes object. The axes object with title birdcage antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

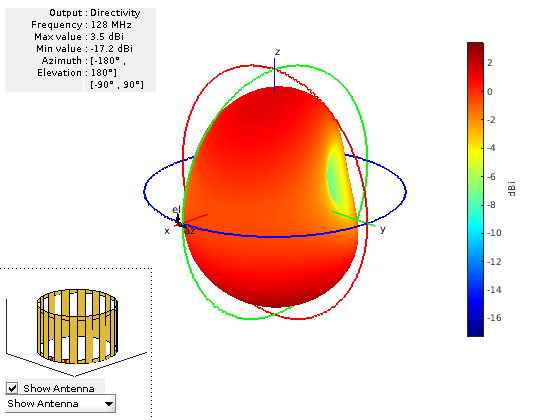

Постройте диаграмму направленности на уровне 128 МГц.

pattern(bc,128e6)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 4 objects of type patch, surface.

Скрипт Open Live Script

Antenna Toolbox™ обеспечивает два .mat файлы, чтобы загрузить фантомного человека возглавляют модель в антенну птичьей клетки. humanheadcoarse.mat содержит крупную диэлектрическую сетку человеческой главной модели, и humanheadfine.mat предоставляет пользователю более прекрасную диэлектрическую mesh. Загрузите крупную человеческую главную модель.

Загрузите человеческий главный файл модели. Извлеките значения Points и Tetrahedra. Добавьте относительную проницаемость (EpsilonR) 10 и диэлектрические потери (LossTangent) 0,002. Масштабируйте диэлектрическую mesh, чтобы поместиться в антенну птичьей клетки. В этом случае точки mesh умножаются на 0,003.

load humanheadcoarse.mat
humanhead = struct('Points',0.003*P,'Tetrahedra',T,'EpsilonR',10,...
                  'LossTangent',0.002)
humanhead = struct with fields:
         Points: [584x3 double]
     Tetrahedra: [2818x4 double]
       EpsilonR: 10
    LossTangent: 0.0020

Добавьте и просмотрите человеческую главную mesh в птичьей клетке.

b = birdcage('Phantom',humanhead)
b =
  birdcage with properties:

         NumRungs: 16
       CoilRadius: 0.4000
       CoilHeight: 0.0400
       RungHeight: 0.4600
     ShieldRadius: 0
     ShieldHeight: 0
          Phantom: [1x1 struct]
    FeedLocations: [2x3 double]
      FeedVoltage: 1
        FeedPhase: 0
        Conductor: [1x1 metal]
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]

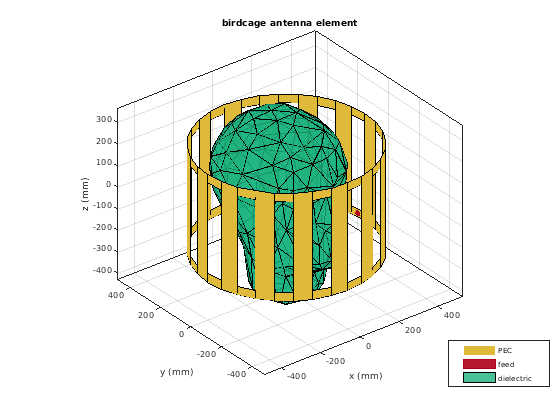

show(b)

Figure contains an axes object. The axes object with title birdcage antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, dielectric.

Скрипт Open Live Script

Создайте антенну птичьей клетки.

b = birdcage;
show(b);

Figure contains an axes object. The axes object with title birdcage antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Используйте птичью клетку в качестве обмотки высокой передачи.

b.FeedLocations = getHighPassLocs(b)
b =
  birdcage with properties:

         NumRungs: 16
       CoilRadius: 0.4000
       CoilHeight: 0.0400
       RungHeight: 0.4600
     ShieldRadius: 0
     ShieldHeight: 0
          Phantom: []
    FeedLocations: [32x3 double]
      FeedVoltage: 1
        FeedPhase: 0
        Conductor: [1x1 metal]
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]

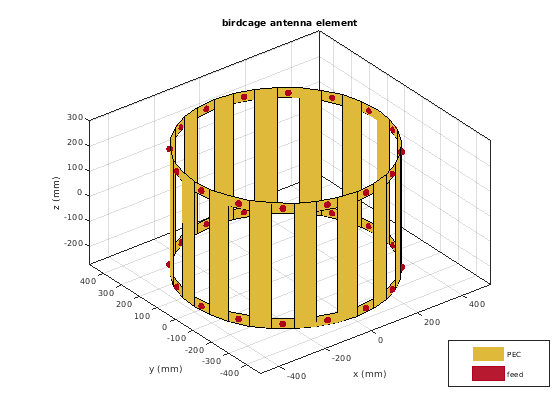

show(b);

Figure contains an axes object. The axes object with title birdcage antenna element contains 34 objects of type patch, surface. These objects represent PEC, feed.

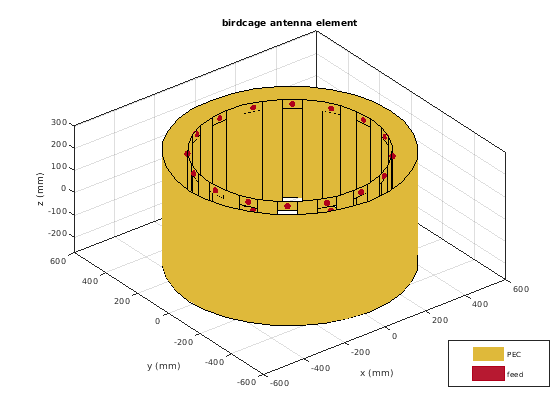

Экранируйте антенну, чтобы гарантировать, что излучение не просачивается.

b.ShieldRadius = 0.5;
b.ShieldHeight = 0.5;
show(b) ;

Figure contains an axes object. The axes object with title birdcage antenna element contains 36 objects of type patch, surface. These objects represent PEC, feed.

Смотрите также

|

Введенный в R2017b
