circularArray

Создайте круговую антенную решетку

расширьте все на странице

Описание

circularArray объект является круговой антенной решеткой. Круговой массив находит применение в системах направления прибытия (DoA). Можно использовать круговые массивы, чтобы выполнить 2D сканирование при понижении количеств элемента. Эти массивы также имеют способность к полному сканированию. Отдельные элементы в круговом массиве являются частью той же среды массивов. Это свойство уменьшает удар краевых эффектов и другое изменение связи.

Создание

Синтаксис

array = circularArray
array = circularArray(Name,Value)

Описание

array = circularArray создает круговую антенную решетку в плоскости X-Y.

пример

array = circularArray(Name,Value) класс, чтобы создать круговую антенную решетку, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1,..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Отдельный тип антенны в виде вектора из объектов. Это свойство поддерживает скалярное расширение.

Пример: 'Element',[monopole,monopole]

Типы данных: char | string

Число элементов в массиве в виде положительного скалярного целого числа. Элементы в массиве располагаются вдоль Оси X.

Пример: 'NumElements',4

Типы данных: double

Радиус массива в виде положительного скалярного целого числа в метрах.

Пример: 'Radius',0.4

Типы данных: double

Стартовое угловое смещение для первого элемента в массиве в виде действительного скаляра в градусах.

Пример: 'AngleOffset',8

Типы данных: double

Амплитуда возбуждения для антенных элементов в массиве в виде действительного положительного вектора из размера 'Element'.

Пример: 'AmplitudeTaper',[0 1]

Типы данных: double

Сдвиг фазы для каждого элемента в массиве в виде вектора действительных чисел размера 'Element' в градусах.

Пример: 'PhaseShift',[0 2]

Типы данных: double

Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось массива в виде:

  • Трехэлементные векторы из Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае массив вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
layoutОтобразите массив или размещение стека PCB
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки

Примеры

свернуть все

Скрипт Open Live Script

Создайте круговую антенную решетку с помощью 10 антенных элементов. Просмотрите размещение антенных элементов в массиве.

ca = circularArray('NumElements',10)
ca =
  circularArray with properties:

           Element: [1x1 dipole]
       NumElements: 10
            Radius: 1
       AngleOffset: 0
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


figure;
layout(ca)

Figure contains an axes object. The axes object with title Array layout contains 11 objects of type scatter, text.

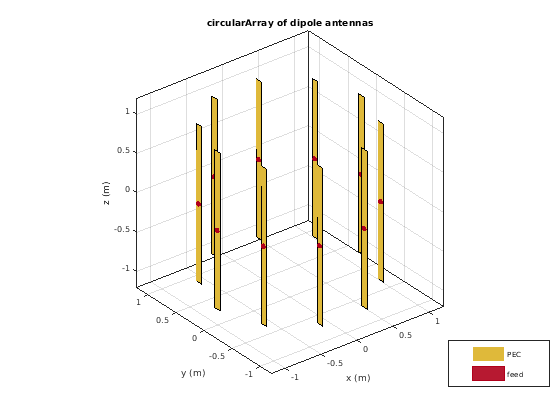

Отобразите массив.

figure;
show(ca)

Figure contains an axes object. The axes object with title circularArray of dipole antennas contains 30 objects of type patch, surface. These objects represent PEC, feed.

Постройте шаблон вертикального изменения кругового массива на частоте 70 МГц.

figure;
patternElevation(ca,70e6)

Figure contains an object of type uicontainer.

Смотрите также

| | |

Темы

Введенный в R2017b
