rectangularArray

Создайте прямоугольную антенную решетку

расширьте все на странице

Описание

rectangularArray класс создает прямоугольную антенную решетку в плоскости X-Y. По умолчанию прямоугольный массив является четырехэлементным дипольным массивом в 2 x 2 прямоугольных решетки. Диполи питаются центром. Каждый диполь резонирует на уровне 70 МГц, когда изолировано.

Создание

Синтаксис

array = rectangularArray
array = rectangularArray(Name,Value)

Описание

пример

array = rectangularArray создает прямоугольную антенную решетку в плоскости X-Y.

пример

array = rectangularArray(Name,Value) создает прямоугольную антенную решетку, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.

Выходные аргументы

развернуть все

Прямоугольный массив, возвращенный как rectangularArray объект.

Свойства

развернуть все

Антенные элементы или линейные матрицы в виде антенны или объекта массивов.

Пример: 'Element',monopole

Количество антенных элементов последовательно и столбца массива в виде двухэлементного вектора.

Пример: 'Size',[4 4]

Интервал строки между двумя антенными элементами в виде скаляра или вектора в метрах. По умолчанию антенными элементами является распределенный 2m независимо.

Пример: 'RowSpacing',[5 6]

Типы данных: double

Интервал столбца между двумя антенными элементами в виде скаляра или вектора в метрах. По умолчанию антенными элементами является распределенный 2m независимо.

Пример: 'ColumnSpacing',[3 4]

Типы данных: double

Антенные элементы пространственное расположение в виде ввода текста.

Пример: 'Lattice', "Triangular"

Типы данных: char | string

Амплитуда возбуждения антенных элементов в виде скаляра или вектора. Установите значение свойства на 0 смоделировать мертвые элементы.

Пример: 'AmplitudeTaper',3

Типы данных: double

Сдвиг фазы для антенных элементов в виде скаляра или вектора в градусах.

Пример: 'PhaseShift',[3 3 0 0]

Типы данных: double

Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось массива в виде:

  • Трехэлементные векторы из Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае массив вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
layoutОтобразите массив или размещение стека PCB
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки

Примеры

свернуть все

Скрипт Open Live Script

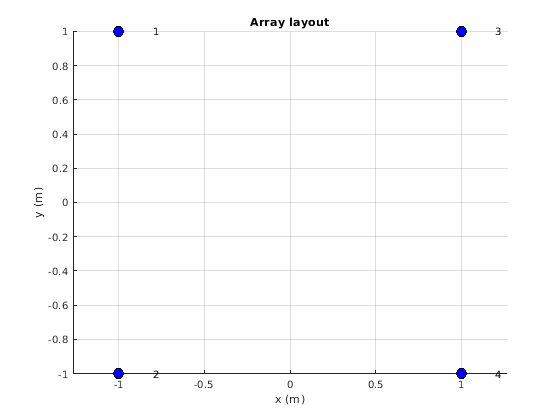

Создайте и постройте размещение прямоугольного массива четырех диполей.

ra = rectangularArray;
ra.Size = [2 2];
layout(ra);

Figure contains an axes object. The axes object with title Array layout contains 5 objects of type scatter, text.

Скрипт Open Live Script

Вычислите импеданс скана 2x2 прямоугольный массив диполей на уровне 70 МГц.

h = rectangularArray('Size',[2 2]);
Z = impedance(h,70e6)
Z = 1×4 complex

  26.3455 -56.8671i  26.3401 -56.8729i  26.3455 -56.8671i  26.3401 -56.8729i
Скрипт Open Live Script

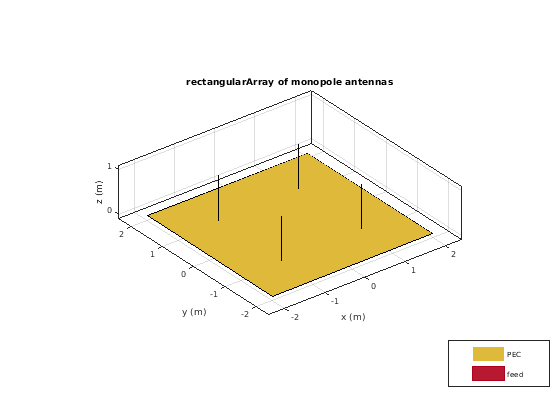

Создайте прямоугольный массив монополей.

m1 = monopole;
mra = rectangularArray('Element',m1);
show(mra);

Figure contains an axes object. The axes object with title rectangularArray of monopole antennas contains 14 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте массив discones с интервалом элемента 3 м.

la = linearArray('Element',discone);
la.ElementSpacing = 3;
show(la)

Figure contains an axes object. The axes object with title linearArray of discone antennas contains 6 objects of type patch, surface. These objects represent PEC, feed.

Создайте прямоугольную из линейной матрицы.

ra = rectangularArray("Element",la)
ra =
  rectangularArray with properties:

           Element: [1x1 linearArray]
              Size: [2 2]
        RowSpacing: 2
     ColumnSpacing: 2
           Lattice: 'Rectangular'
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


show(ra)

Figure contains an axes object. The axes object with title rectangularArray of linearArray antennas contains 24 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

| | |

Темы

Представленный в R2015a
