dipoleCycloid

Создайте циклоидную дипольную антенну

расширьте все на странице

Описание

dipoleCycloid объект является дипольной антенной циклоиды полудлины волны. Для циклоидного диполя по умолчанию точка канала находится на разделе цикла. Длина по умолчанию для рабочей частоты 48 МГц.

Ширина диполя связана с круглым сечением уравнением

w=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического полюса

  • r является радиусом эквивалентного цилиндрического полюса

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину.

Создание

Синтаксис

dc = dipoleCycloid
dc = dipoleCycloid(Name,Value)

Описание

пример

dc = dipoleCycloid создает дипольную антенну циклоиды полудлины волны, ориентированную вдоль оси Z.

пример

dc = dipoleCycloid(Name,Value) создает дипольную антенну циклоиды полудлины волны, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Дипольная длина вдоль z - ось в виде скаляра в метрах. По умолчанию длина для рабочей частоты 48 МГц.

Пример: 'Length',0.9

Типы данных: double

Дипольная ширина в виде скаляра в метрах.

Пример: 'Width',0.09

Типы данных: double

Круговой радиус цикла в xy - плоскость в виде скаляра в метрах.

Пример: 'LoopRadius',0.500

Типы данных: double

Разрыв цикла в xy - плоскость в виде скаляра в метрах.

Пример: 'Gap',0.006

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде разделенной запятой пары, состоящей из 'Load' и смешанный объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: dc.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

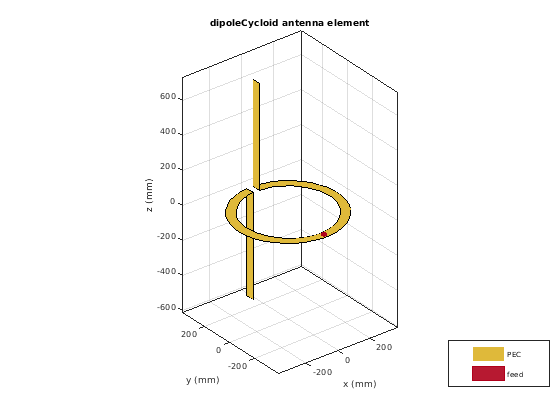

Создайте циклоидную дипольную антенну по умолчанию с помощью объекта dipoleCycloid и просмотрите его.

dc = dipoleCycloid
dc =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0508
    LoopRadius: 0.3100
           Gap: 0.0400
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(dc)

Figure contains an axes object. The axes object with title dipoleCycloid antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

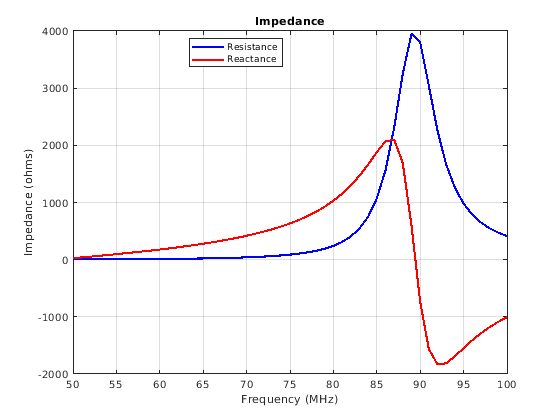

Вычислите импеданс циклоидного диполя ширины, 0,05 м, по промежутку частоты 50 МГц - 100 МГц.

d = dipoleCycloid('Width',0.05);
impedance(d,linspace(50e6,100e6,51))

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Скрипт Open Live Script

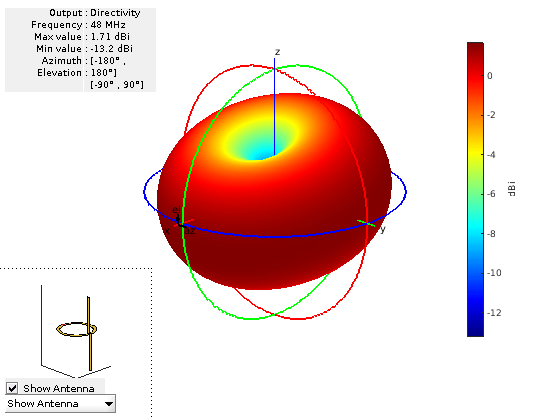

Постройте диаграмму направленности циклоидного диполя ширины, 0,05 м, на частоте 48 МГц.

d = dipoleCycloid('Width',0.05)
d =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0500
    LoopRadius: 0.3100
           Gap: 0.0400
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


pattern(d,48e6)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны. 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
