dipoleHelixMultifilar

Создайте сбалансированный бифиляр или quadrafilar дипольную антенну спирали без круговой наземной плоскости

Описание

dipoleHelixMultifilar объект создает сбалансированный бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Можно создать и закороченную и открытую дипольную спираль мультифилярные антенны. Бифиляр и quadrafilar спиральные антенны используются в приложениях защиты и космосе.

Ширина полосы связана с диаметром эквивалентного цилиндра уравнением

$w = 2 d = 4 r$

где:

w является шириной полосы.
d является диаметром эквивалентного цилиндра.
r является радиусом эквивалентного цилиндра.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Спиральная антенна по умолчанию питается концом. Круговая наземная плоскость находится на xy - плоскость. Спиральные антенны обычно используются в осевом режиме. В этом режиме спиральная окружность сопоставима с операционной длиной волны, и спираль имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный радиус мал по сравнению с операционной длиной волны. В этом режиме спираль излучает разворот, то есть, в плоском перпендикуляре к его оси. Основные уравнения для спирали

$\begin{array}{l} x = r \cos (θ) \\ y = r \sin (θ) \\ z = S θ \end{array}$

где:

r является радиусом спирального диполя.
θ является углом намотки.
S является интервалом между поворотами.

Для данного угла тангажа в градусах, используйте helixpitch2spacing служебная функция, чтобы вычислить интервал между поворотами в метрах.

Создание

Синтаксис

ant = dipoleHelixMultifilar

ant = dipoleHelixMultifilar(Name,Value)

Описание

пример

ant = dipoleHelixMultifilar создает бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Мультифилярная спиральная антенна по умолчанию питается концом. Спираль по умолчанию управляет приблизительно 2 ГГц.

пример

ant = dipoleHelixMultifilar(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = dipoleHelixMultifilar('Radius',28e-03) создает мультифилярную спираль с поворотами радиуса 28e^-03 m. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

`NumArms` — Количество спиральных элементов
4 (значение по умолчанию) | `2`

Количество спиральных элементов в виде 4 или 2. Два элемента создают бифилярную дипольную антенну спирали, и четыре элемента создают quadrafilar дипольную антенну спирали.

Пример: 'NumArms',2

Пример: ant.NumArms = 2

Типы данных: double

`Radius` — Радиус поворотов
0.0220 (значение по умолчанию) | положительный действительный скаляр

Радиус поворотов в виде положительного действительного скалярного метра.

Пример: 'Radius',28e-03

Пример: ant.Radius = 28e-03

Типы данных: double

`Width` — Ширина полосы
`1.000e-03` (значение по умолчанию) | положительный действительный скаляр

Ширина полосы в виде положительного действительного скаляра в метрах.

Пример: 'Width',0.2

Пример: ant.Width = 0.2

Типы данных: double

`Turns` — Количество поворотов
3 (значение по умолчанию) | скалярное целое число

Количество поворотов в виде скалярного целого числа.

Пример: 'Turns',4

Пример: ant.Turns = 4

Типы данных: double

`Spacing` — Интервал между поворотами
0.0350 (значение по умолчанию) | положительный действительный скаляр

Разрядка между поворотами в виде положительного действительного скаляра в метрах.

Пример: 'Spacing',7.5e-2

Пример: ant.Spacing = 7.5e-2

Типы данных: double

`ShortEnds` — Состояние концов спирали
1 (значение по умолчанию) | `0`

Состояние концов спирали в виде 0 или 1. По умолчанию, dipoleHelixMultifilar сорван. Установка свойства к 0 делает спиральную антенну разомкнутой цепью.

Пример: 'ShortEnds',0

Пример: ant.ShortEnds = 0

Типы данных: double

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CCW'` (значение по умолчанию) | `'CW'`

Направление спиральных поворотов (обмотки) в виде CW или CCW.

Пример: 'WindingDirection','CW'

Пример: ant.WindingDirection = 'CW'

Типы данных: char | string

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` — Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный объект элемента

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
`efficiency`	КПД излучения антенны
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`rcs`	Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	Вычислите S-параметр для объектов антенной и антенной решетки
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Мультифилярная спиральная дипольная антенна по умолчанию

Скрипт Open Live Script

Создайте и просмотрите мультифилярную спиральную дипольную антенну по умолчанию.

ant = dipoleHelixMultifilar

ant =
  dipoleHelixMultifilar with properties:

             NumArms: 4
              Radius: 0.0220
               Width: 1.0000e-03
               Turns: 3
             Spacing: 0.0350
           ShortEnds: 1
    WindingDirection: 'CCW'
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

show(ant)

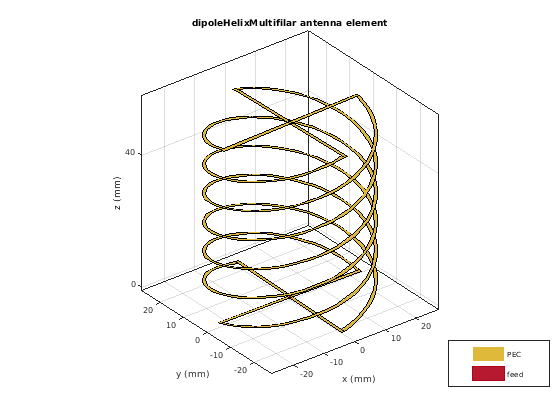

Figure contains an axes object. The axes object with title dipoleHelixMultifilar antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Quadrafilar спиральная дипольная антенна и диаграмма направленности

Скрипт Open Live Script

Создайте и просмотрите quadrafilar спиральную дипольную антенну с радиусом поворота 28 мм и лишите ширину 1,2 мм.

ant = dipoleHelixMultifilar('Radius',28e-3,'Width',1.2e-3,'Turns',4);
show(ant)

Figure contains an axes object. The axes object with title dipoleHelixMultifilar antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности спирального диполя на уровне 1,8 ГГц.

pattern(ant,1.8e9);

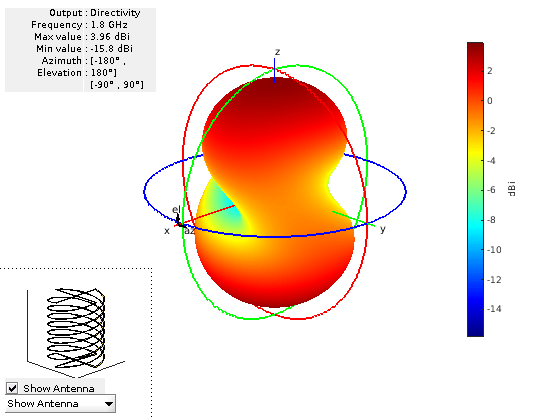

Figure contains an axes object and other objects of type uicontrol. The axes object contains 10 objects of type patch, surface.

Введенный в R2018b

Документация

dipoleHelixMultifilar

Описание

Создание

Синтаксис

Описание

Свойства

`NumArms` — Количество спиральных элементов
4 (значение по умолчанию) | `2`

`Radius` — Радиус поворотов
0.0220 (значение по умолчанию) | положительный действительный скаляр

`Width` — Ширина полосы
`1.000e-03` (значение по умолчанию) | положительный действительный скаляр

`Turns` — Количество поворотов
3 (значение по умолчанию) | скалярное целое число

`Spacing` — Интервал между поворотами
0.0350 (значение по умолчанию) | положительный действительный скаляр

`ShortEnds` — Состояние концов спирали
1 (значение по умолчанию) | `0`

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CCW'` (значение по умолчанию) | `'CW'`

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

`Load` — Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный объект элемента

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Функции объекта

Примеры

Мультифилярная спиральная дипольная антенна по умолчанию

Quadrafilar спиральная дипольная антенна и диаграмма направленности

Смотрите также

Документация Antenna Toolbox
