dipoleJ

Создайте J-дипольную антенну

расширьте все на странице

Описание

Используйте dipoleJ объект создать J-диполь на yz - плоскость. Антенна содержит заглушку с четвертью длины волны излучателя полудлины волны. По умолчанию размерности антенны для рабочей частоты 144 МГц.

Создание

Синтаксис

jdipole = dipoleJ
jdipole = dipoleJ(Name,Value)

Описание

пример

jdipole = dipoleJ создает J-дипольную антенну для рабочей частоты 144 МГц.

пример

jdipole = dipoleJ(Name,Value) создает J-дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Например, jdipole = dipoleJ('Width',0.2) создает J-диполь с шириной полосы 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Длина излучателя в виде скаляра в метрах.

Пример: 'RadiatorLength',0.9

Пример: jdipole.RadiatorLength = 0.9

Типы данных: double

Параллельная длина заглушки линии в виде скаляра в метрах.

Пример: 'StubLength',0.3

Пример: jdipole.StubLength = 0.3

Типы данных: double

Разделите ширину в виде скаляра в метрах.

Пример: 'StripWidth',0.0500

Пример: jdipole.StripWidth = 0.0500

Типы данных: double

Пробел между параллельной заглушкой линии и излучателем в виде скаляра в метрах.

Пример: 'Spacing',0.0500

Пример: jdipole.Spacing = 0.0500

Типы данных: double

Расстояние со знаком до канала от основы заглушки на большой руке в виде скаляра в метрах.

Пример: 'FeedOffset',0.0345

Пример: jdipole.FeedOffset = 0.0345

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где, lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: jdipole.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

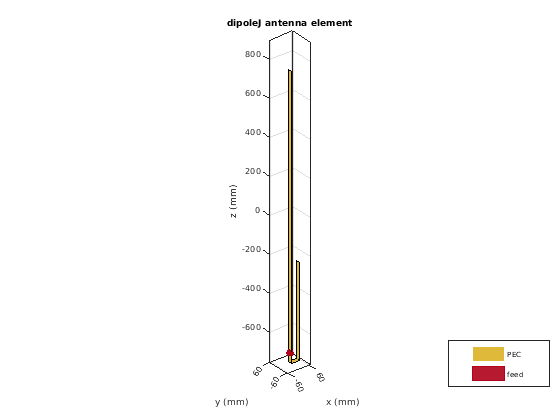

Создайте и просмотрите J-дипольную антенну по умолчанию.

d = dipoleJ
d =
  dipoleJ with properties:

    RadiatorLength: 0.9970
        StubLength: 0.4997
           Spacing: 0.0460
             Width: 0.0200
        FeedOffset: -0.6994
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]


show(d)

Figure contains an axes object. The axes object with title dipoleJ antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

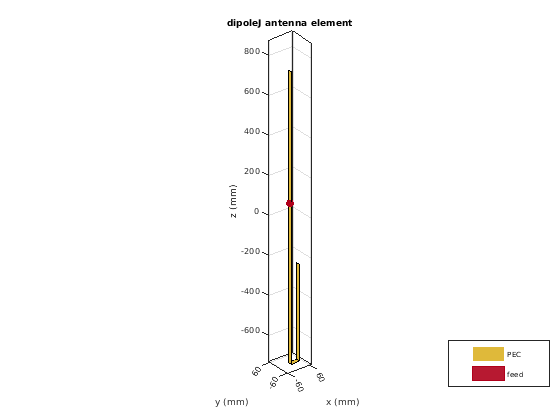

Создайте и просмотрите J-дипольную антенну со следующими техническими требованиями:

Длина излучателя = 0,978 м

Тупиковая длина = 0,485 м

FeedOffset = 0,049 м

dj = dipoleJ('RadiatorLength',0.978,'StubLength',0.485, ...
      'FeedOffset',0.070);
show(dj)

Figure contains an axes object. The axes object with title dipoleJ antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

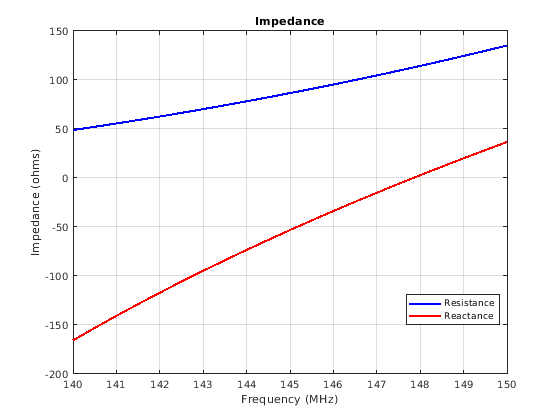

Вычислите импеданс антенны по частоте охватывают 140 МГц - 150 МГц.

impedance(dj,linspace(140e6,150e6,51));

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.
