discone

Создайте discone антенну

расширьте все на странице

Описание

discone объект создает discone антенну, которая состоит из кругового диска и конуса, вершина которого приближается к центру диска. Маленький разрыв существует между диском и конусом, через который соединяется канал.

discone антенна является всенаправленной вертикально поляризованной антенной. Эта антенна имеет исключительно большое покрытие, предлагая отношение частотного диапазона до 10:1 между верхней частотой среза и более низкой частотой среза. discone антенна широкополосное покрытие делает его полезным в коммерческом, военном, любительском радио и радио-приложениях сканера.

Создание

Синтаксис

ant = discone
ant = discone(Name,Value)

Описание

пример

ant = discone создает discone антенну с размерностями для резонансной частоты 2,12 ГГц. Значение по умолчанию discone имеет feedpoint в центре диска.

пример

ant = discone(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = discone('Height',1) создает discone антенну с конусом высоты 1 метр.

Свойства

развернуть все

Вертикальная высота конуса от центра более низкой основы конуса к центру верхней основы конуса в виде скаляра с действительным знаком в метрах.

Пример: 'Height',1

Пример: ant.Height = 1

Типы данных: double

Радиусы конуса, состоящего из широкого радиуса и узкого радиуса в виде вектора с каждым модулем элемента в метрах. Первым элементом вектора является узкий радиус, и вторым элементом вектора является широкий радиус.

Пример: 'ConeRadii',[6.3300e-04 0.0546]

Пример: ant.ConeRadii = [6.3300e-04 0.0546]

Типы данных: double

Радиус диска в виде скаляра с действительным знаком в метрах.

Пример: 'DiscRadius',0.0050

Пример: ant.DiscRadius = 0.050

Типы данных: double

Разорвите между конусом и диском в виде скаляра с действительным знаком в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина канала в виде скаляра с действительным знаком в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную коническую высоту, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите значение по умолчанию discone антенна.

ant = discone;
show(ant)

Figure contains an axes object. The axes object with title discone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности антенны на уровне 2,09 ГГц.

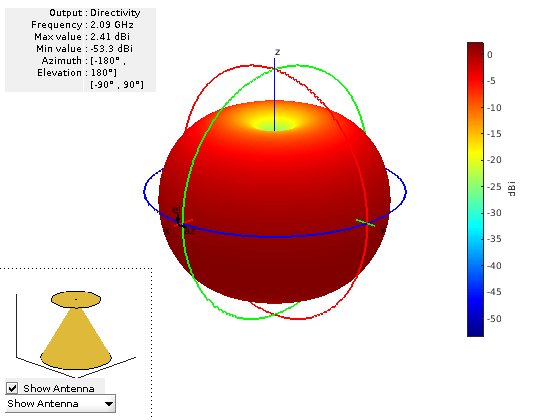

pattern(ant,2.09e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Скрипт Open Live Script

Создайте и просмотрите discone антенну с определенными размерностями.

ant = discone('Height',0.0925,'ConeRadii',[0.666e-3 53.2e-3],...
      'DiscRadius',37.25e-3,'FeedHeight',399.7e-6,'FeedWidth',0.553e-3);

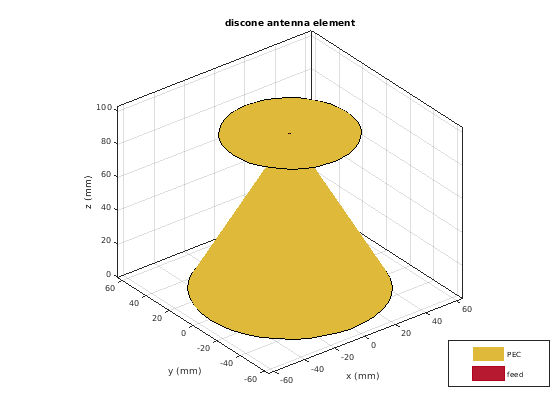

show(ant)

Figure contains an axes object. The axes object with title discone antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Вычислите импеданс антенны по промежутку частоты от 500 МГц до 3 ГГц и постройте S-параметры.

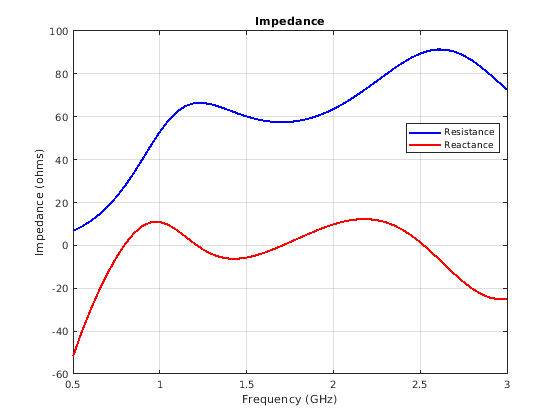

impedance(ant,linspace(0.5e9,3e9,51));

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

s = sparameters(ant,linspace(0.5e9,3e9,51));
figure;
rfplot(s);

Figure contains an axes object. The axes object contains an object of type line. This object represents dB(S_{11}).

Постройте диаграмму направленности антенны на уровне 1,7 ГГц.

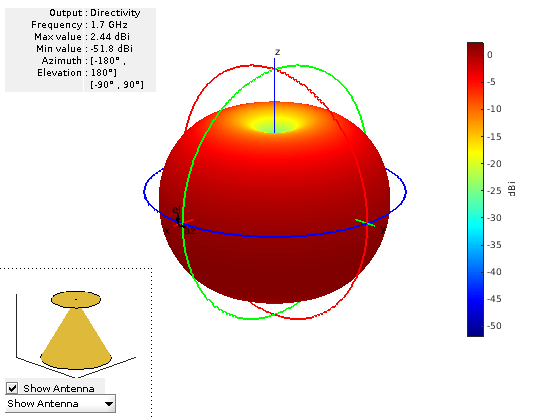

pattern(ant,1.7e9);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Verma, Saritha, Абхилэш Мехта и Рахсана Хан. "Анализ Изменения Различных Параметров на Проекте Антенны Discone". Усовершенствованные Вычислительные Методы в Электромагнетизму. Объем 2012, 2012, pp.1-5.
