fractalKoch

Создайте диполь фрактала Кривой Коха или антенну цикла на xy - плоскость

Описание

fractalKoch объект создает диполь фрактала Кривой Коха или антенну цикла на xy - плоскость. Эти фракталы используются в многополосных и широкополосных приложениях как Глобальная Система для Мобильной связи (GSM), Универсальный мобильный телекоммуникационный сервис (UMTS) и Bluetooth.

Фрактальная антенна использует самоподобный проект, чтобы максимизировать длину или увеличить периметр материала, который передает или получает электромагнитное излучение в данном объеме или области. Основное преимущество фрактальных антенн состоит в том, что они компактны, который является важным требованием для маленьких и сложных схем. Фрактальные антенны также имеют больше входного импеданса или сопротивления из-за увеличенной длины или периметра, соответственно.

Все фрактальные антенны являются распечатанными структурами, которые вытравливаются на диэлектрической подложке.

Создание

Синтаксис

ant = fractalKoch

ant = fractalKoch(Name,Value)

Описание

пример

ant = fractalKoch создает антенну фрактала Кривой Коха на плоскости X-Y. Значением по умолчанию является диполь с длиной Кривой Коха, выбранной для рабочей частоты 0,86 ГГц.

пример

ant = fractalKoch(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = fractalKoch('NumIterations',4) создает антенну фрактала Кривой Коха с четырьмя итерациями. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

`NumIterations` — Количество итераций фрактальной антенны
2 (значение по умолчанию) | скалярное целое число

Количество итераций фрактальной антенны в виде скалярного целого числа.

Пример: 'NumIterations',2

Пример: ant.NumIterations = 2

Типы данных: double

`Length` — Длина Кривой Коха вдоль Оси X
0.0600 (значение по умолчанию) | положительное скалярное целое число

Длина Кривой Коха вдоль оси X в виде положительного скалярного целого числа в метрах.

Пример: 'Length',0.5000

Пример: ant.Length = 0.5000

Типы данных: double

`Width` — Ширина Кривой Коха вдоль Оси Y
`1.0000e-03` (значение по умолчанию) | положительное скалярное целое число

Ширина Кривой Коха вдоль оси Y в виде положительного скалярного целого числа в метрах.

Пример: 'Width',0.0050

Пример: ant.Width = 0.0050

Типы данных: double

`Type` — Тип настройки Коха
`'dipole'` (значение по умолчанию) | `'loop'`

Тип настройки Коха в виде 'dipole' или 'loop'.

Пример: 'Type','loop'

Пример: ant.Type = 'loop'

Типы данных: char | string

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` — Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный объект элемента

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
`efficiency`	КПД излучения антенны
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`rcs`	Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	Вычислите S-параметр для объектов антенной и антенной решетки
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Антенна фрактала кривой Коха по умолчанию

Скрипт Open Live Script

Создайте и просмотрите антенну фрактала Кривой Коха по умолчанию.

ant = fractalKoch

ant =
  fractalKoch with properties:

    NumIterations: 2
           Length: 0.0600
            Width: 1.0000e-03
             Type: 'dipole'
        Conductor: [1x1 metal]
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]

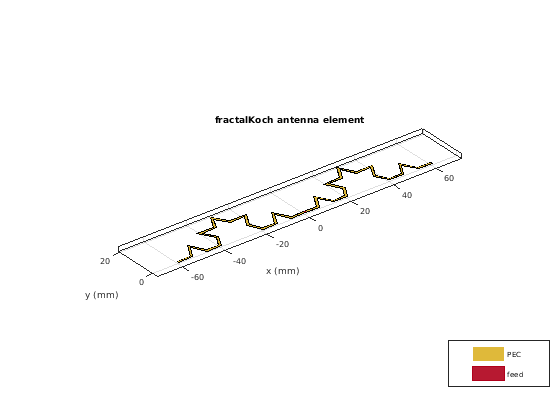

show(ant)

$Figure contains an axes object. The axes object with title fractalKoch antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.$

Антенна фрактала цикла Коха

Скрипт Open Live Script

Создайте и просмотрите антенну фрактала цикла Коха с тремя итерациями.

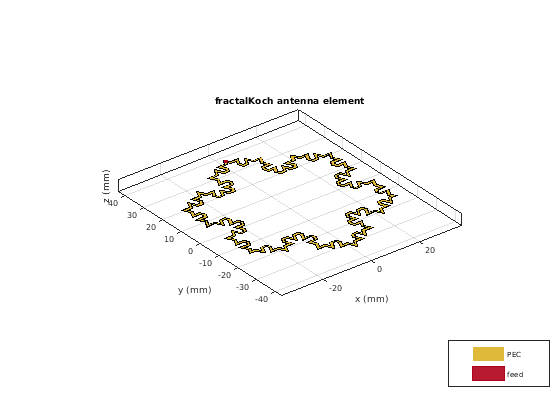

ant = fractalKoch('NumIterations',3,'Type','loop');
show(ant)

$Figure contains an axes object. The axes object with title fractalKoch antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.$
