horn

Создайте рупорную антенну

расширьте все на странице

Описание

horn объект является пирамидальной рупорной антенной со стандартным усилением, 15 dBi. Рупорная антенна по умолчанию действует в группе X-Ку, которая лежит в диапазоне от 10 ГГц до 15 ГГц. По умолчанию канал рупорной антенны является прямоугольным волноводом WR-75 с рабочей частотой на уровне 7,87 ГГц.

Для данной вспышки углы рога и размерности волновода, используйте hornangle2size служебная функция, чтобы вычислить эквивалентную ширину вспышки и высоту вспышки рога.

Создание

Синтаксис

hr = horn
hr = horn(Name,Value)

Описание

пример

hr = horn создает стандартное усиление пирамидальная рупорная антенна.

hr = horn(Name,Value) создает рупорную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Зажгите длину рога в виде скаляра в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

Зажгите ширину рога в виде скаляра в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

Зажгите высоту рога в виде скаляра в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

Прямоугольная длина волновода в виде скаляра в метрах.

Пример: 'Length',0.09

Типы данных: double

Прямоугольная ширина волновода в виде скаляра в метрах.

Пример: 'Width',0.05

Типы данных: double

Прямоугольная высота волновода в виде скаляра в метрах.

Пример: 'Height',0.0200

Типы данных: double

Высота канала в виде скаляра в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

Ширина канала в виде скаляра в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

Подписанное смещение от центра наземной плоскости в виде двухэлементного вектора в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: hr.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите рупорную антенну по умолчанию.

h = horn
h =
  horn with properties:

    FlareLength: 0.1020
     FlareWidth: 0.0571
    FlareHeight: 0.0338
         Length: 0.0500
          Width: 0.0190
         Height: 0.0095
      FeedWidth: 1.0000e-04
     FeedHeight: 0.0048
     FeedOffset: [-0.0155 0]
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

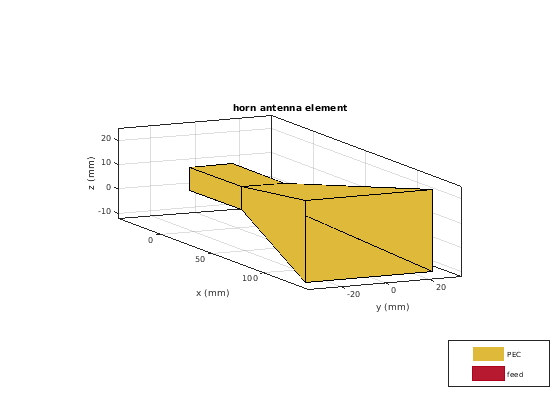

show(h)

Figure contains an axes object. The axes object with title horn antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Balanis, теория Константина А.Энтенны. Анализ и проектирование. 3-й Эд. Нью-Йорк: Джон Вайли и сыновья, 2005.

Смотрите также

|

Темы

Введенный в R2016a
