hornRidge

Создайте двойной остроконечный прямоугольный рог

расширьте все на странице

Описание

hornRidge объект создает двойную остроконечную рупорную антенну с размерностями по умолчанию, выбранными для операционного частотного диапазона 10 GHz-12 GHz.

Rectangular double ridged horn antenna geometry, default radiation pattern, and impedance plot.

Остроконечные рупорные антенны обычно используются в электромагнитных приложениях интерференции и совместимости для генерации электромагнитных полей. Эти антенны также используются в радио-астрономии или измерениях эффективной площади рассеивания (ЭПР).

Создание

Синтаксис

ant = hornRidge
ant = hornRidge(Name,Value)

Описание

пример

ant = hornRidge создает двойную остроконечную рупорную антенну с размерностями по умолчанию, выбранными для операционного частотного диапазона 10 GHz-12 GHz.

пример

ant = hornRidge(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = hornRidge('FlareLength',178.38e-3) создает остроконечный объект рупорной антенны с продолжительностью вспышки 178,39 миллиметров.

Свойства

развернуть все

Количество вспышек в виде 0, 2, или 4. Задайте нуль, если вы не хотите вспышек.

Пример: 'NumFlares',2

Пример: ant.NumFlares = 2

Типы данных: double

Продолжительность вспышки в виде неотрицательного скаляра в метрах.

Пример: 'FlareLength',0.2760

Пример: ant.FlareLength = 0.2760

Типы данных: double

Ширина вспышки в виде неотрицательного скаляра в метрах.

Пример: 'FlareWidth',0.3760

Пример: ant.FlareWidth = 0.3760

Типы данных: double

Высота вспышки в виде неотрицательного скаляра в метрах.

Пример: 'FlareHeight',0.2560

Пример: ant.FlareHeight = 0.2560

Типы данных: double

Длина волновода в виде неотрицательного скаляра в метрах.

Пример: 'Length',0.0676

Пример: ant.Length = 0.0676

Типы данных: double

Ширина волновода в виде неотрицательного скаляра в метрах.

Пример: 'Width',0.0476

Пример: ant.Width = 0.0476

Типы данных: double

Высота волновода в виде неотрицательного скаляра в метрах.

Пример: 'Height',0.0340

Пример: ant.Height = 0.0340

Типы данных: double

Длина гребня волновода в виде неотрицательного скаляра в метрах.

Пример: 'RidgeLength',0.0276

Пример: ant.RidgeLength = 0.0276

Типы данных: double

Ширина гребня волновода в виде неотрицательного скаляра в метрах.

Пример: 'RidgeWidth',0.0040

Пример: ant.RidgeWidth = 0.0040

Разорвите между двумя гребнями волновода в виде неотрицательного скаляра в метрах.

Пример: 'RidgeGap',0.0060

Пример: ant.RidgeGap = 0.0060

Типы данных: double

Радиус питающегося отверстия в виде неотрицательного скаляра в метрах.

Пример: 'FeedHoleRadius',0.0008

Пример: ant.FeedHoleRadius = 0.0008

Типы данных: double

Ширина канала в виде неотрицательного скаляра в метрах.

Пример: 'FeedWidth',0.0002

Пример: ant.FeedWidth = 0.0002

Типы данных: double

Расстояние со знаком от закрытого из волновода в виде двухэлементного вектора с каждым модулем элемента в метрах.

Пример: 'FeedOffset',[-0.00626 0]

Пример: ant.FeedOffset = [-0.00626,0]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите значение по умолчанию дважды остроконечная рупорная антенна.

ant = hornRidge
ant =
  hornRidge with properties:

         NumFlares: 4
       FlareLength: 0.1784
        FlareWidth: 0.1834
       FlareHeight: 0.1732
            Length: 0.0538
             Width: 0.0370
            Height: 0.0177
       RidgeLength: 0.0370
        RidgeWidth: 0.0050
          RidgeGap: 0.0070
    FeedHoleRadius: 5.0000e-04
         FeedWidth: 1.0000e-04
        FeedOffset: [-0.0076 0]
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]

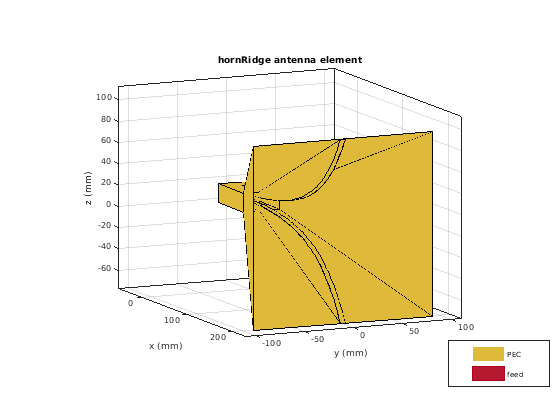

show(ant)

Figure contains an axes object. The axes object with title hornRidge antenna element contains 16 objects of type patch, surface. These objects represent PEC, feed.

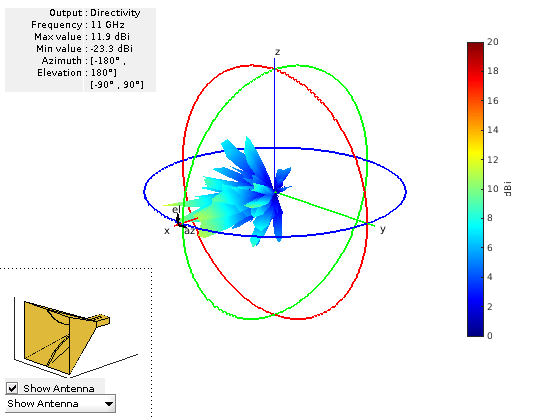

Постройте диаграмму направленности антенны на уровне 11 ГГц.

p = PatternPlotOptions('MagnitudeScale',[0 20]);
figure;
pattern(ant,11e9,'patternOptions',p);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 16 objects of type patch, surface.

Скрипт Open Live Script

Создайте и просмотрите остроконечную рупорную антенну с 2 вспышками.

ant = hornRidge('NumFlares',2)
ant =
  hornRidge with properties:

         NumFlares: 2
       FlareLength: 0.1784
        FlareWidth: 0.1834
       FlareHeight: 0.1732
            Length: 0.0538
             Width: 0.0370
            Height: 0.0177
       RidgeLength: 0.0370
        RidgeWidth: 0.0050
          RidgeGap: 0.0070
    FeedHoleRadius: 5.0000e-04
         FeedWidth: 1.0000e-04
        FeedOffset: [-0.0076 0]
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]

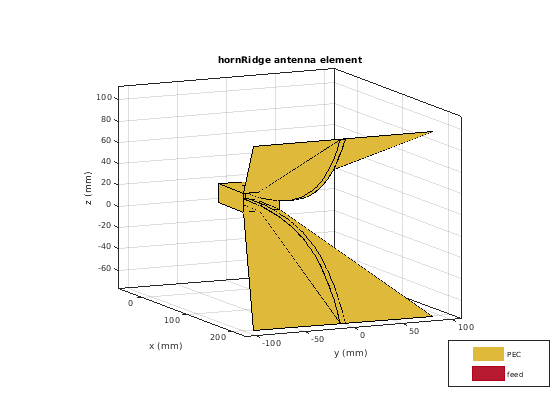

show(ant)

Figure contains an axes object. The axes object with title hornRidge antenna element contains 16 objects of type patch, surface. These objects represent PEC, feed.

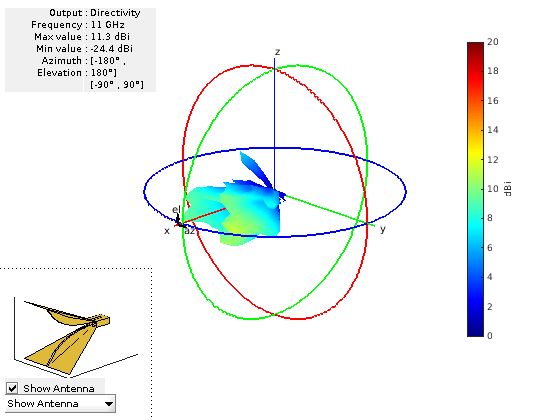

Постройте диаграмму направленности антенны на уровне 11 ГГц.

p = PatternPlotOptions('MagnitudeScale',[0 20])
p =
  PatternPlotOptions with properties:

      Transparency: 1
         SizeRatio: 0.9000
    MagnitudeScale: [0 20]
     AntennaOffset: [0 0 0]


figure;
pattern(ant,11e9,'patternOptions',p)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 16 objects of type patch, surface.

Смотрите также

Темы

Введенный в R2020b
