invertedF

Создайте инвертированную-F антенну по прямоугольной наземной плоскости

Описание

invertedF объект является инвертированной-F антенной, смонтированной по прямоугольной наземной плоскости.

Ширина металлической полосы связана с диаметром эквивалентного цилиндра уравнением

$w = 2 d = 4 r$

где:

d является диаметром эквивалентного цилиндра
r является радиусом эквивалентного цилиндра

Для данного цилиндрического радиуса используйте служебную функцию cylinder2strip вычислить эквивалентную ширину. Значение по умолчанию инвертированная-F антенна питается центром. Точка канала совпадает с источником. Источник расположен на xy - плоскость.

Создание

Синтаксис

f = invertedF

f = invertedF(Name,Value)

Описание

f = invertedF создает инвертированную-F антенну, смонтированную по прямоугольной наземной плоскости. По умолчанию размерности выбраны для рабочей частоты 1,7 ГГц.

пример

f = invertedF(Name,Value) создает инвертированную-F антенну, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

`Height` — Вертикальная высота элемента вдоль z - ось
0,0140 (значения по умолчанию) | скаляр

Вертикальная высота элемента вдоль z - ось, заданная скаляр в метрах.

Пример: 'Height',3

Типы данных: double

`Width` — Разделите ширину
0,0020 (значения по умолчанию) | скаляр

Разделите ширину в виде скаляра в метрах.

Примечание

Ширина полосы должна быть меньше 'Height'/4 и больше, чем 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

`LengthToOpenEnd` — Тупиковая длина от канала до открытого конца
0,0310 (значения по умолчанию) | скаляр

Тупиковая длина от канала до открытого конца в виде скаляра в метрах.

Пример: 'LengthToOpenEnd',0.05

`LengthToShortEnd` — Тупиковая длина от канала до закорачивания конца
0,0060 (значения по умолчанию) | скаляр

Тупиковая длина от канала до закорачивания конца в виде скаляра в метрах.

Пример: 'LengthToShortEnd',0.0050

`GroundPlaneLength` — Оснуйте плоскую длину вдоль оси X
0,1000 (значения по умолчанию) | скаляр

Оснуйте плоскую длину вдоль x - ось в виде скаляра в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

`GroundPlaneWidth` — Оснуйте плоскую ширину вдоль оси Y
0,1000 (значения по умолчанию) | скаляр

Оснуйте плоскую ширину вдоль y - ось в виде скаляра в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

`FeedOffset` — Расстояние со знаком от центра вдоль длины и ширины наземной плоскости
[0 0] (значение по умолчанию) | двухэлементный вектор

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора.

Пример: 'FeedOffset',[2 1]

Типы данных: double

`Conductor` — Тип металлического материала
`'PEC'` (значение по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` — Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный объект элемента

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: f.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`info`	Отобразите информацию об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
`efficiency`	КПД излучения антенны
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`rcs`	Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	Вычислите S-параметр для объектов антенной и антенной решетки
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Создайте и просмотрите инвертированную-F антенну

Скрипт Open Live Script

Создайте и просмотрите инвертированную-F антенну с 14 мм высотой по наземной плоскости размерностей 200 mm-200 мм.

f = invertedF('Height',14e-3, 'GroundPlaneLength',200e-3,          ...
                  'GroundPlaneWidth',200e-3);
show(f)

Figure contains an axes object. The axes object with title invertedF antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности инвертированных-F

Скрипт Open Live Script

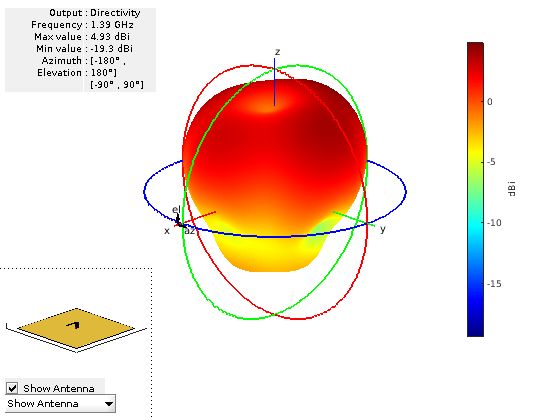

Этот пример показывает вам, как построить диаграмму направленности инвертированной-F антенны для частоты 1,3 ГГц.

f = invertedF('Height',14e-3, 'GroundPlaneLength', 200e-3,          ...
                  'GroundPlaneWidth', 200e-3);
pattern(f,1.39e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 7 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны, 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
