monopoleTopHat

Создайте емкостно загруженную антенну монополя по прямоугольной наземной плоскости

расширьте все на странице

Описание

monopoleTopHat объект является антенной монополя цилиндра, смонтированной по прямоугольной наземной плоскости. Монополь всегда соединяется с центром цилиндра. Цилиндр создает дополнительную емкость, чтобы основываться в структуре. Эта емкость уменьшает резонансную частоту антенны, не увеличивая размер элемента.

Ширина монополя связана с диаметром эквивалентного цилиндрического монополя выражением

w=2d=4r

где:

  • d является диаметром эквивалентного цилиндрического монополя

  • r является радиусом эквивалентного цилиндрического монополя.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Монополь цилиндра по умолчанию питается центром. Точка канала совпадает с источником. Источник расположен на xy - плоскость.

Создание

Синтаксис

mth = monopoleTopHat
mth = monopoleTopHat(Name,Value)

Описание

пример

mth = monopoleTopHat создает емкостно загруженную антенну монополя по прямоугольной наземной плоскости.

mth = monopoleTopHat(Name,Value) создает емкостно загруженную антенну монополя с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1,..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Высота монополя в виде скаляра в метрах. По умолчанию высота выбрана для рабочей частоты 75 МГц.

Пример: 'Height',3

Типы данных: double

Ширина монополя в виде скаляра в метрах.

Примечание

Ширина монополя должна быть меньше 'Height'/4 и больше, чем 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Оснуйте плоскую длину вдоль x - ось в виде скаляра в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

Оснуйте плоскую ширину вдоль y - ось в виде скаляра в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Длина цилиндра вдоль x - ось в виде скаляра в метрах.

Пример: 'TopHatLength',4

Типы данных: double

Ширина цилиндра вдоль y - ось в виде скаляра в метрах.

Пример: 'TopHatWidth',4

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора.

Пример: 'FeedOffset',[2 1]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: mth.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите монополь цилиндра с 1 м длиной, 0,01 м шириной, groundplane размерности 2mx2 м и размерности цилиндра 0.25mx0.25 м.

th = monopoleTopHat
th =
  monopoleTopHat with properties:

               Height: 1
                Width: 0.0100
    GroundPlaneLength: 2
     GroundPlaneWidth: 2
         TopHatLength: 0.2500
          TopHatWidth: 0.2500
           FeedOffset: [0 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(th)

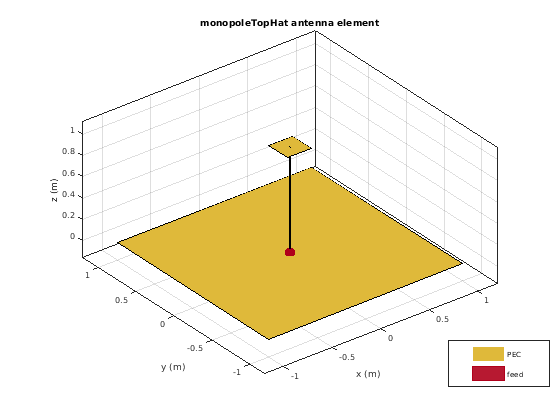

Figure contains an axes object. The axes object with title monopoleTopHat antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Вычислите и постройте импеданс монополя цилиндра по частотному диапазону 40 МГц 80 МГц.

th = monopoleTopHat;
impedance(th,linspace(40e6,80e6,41));

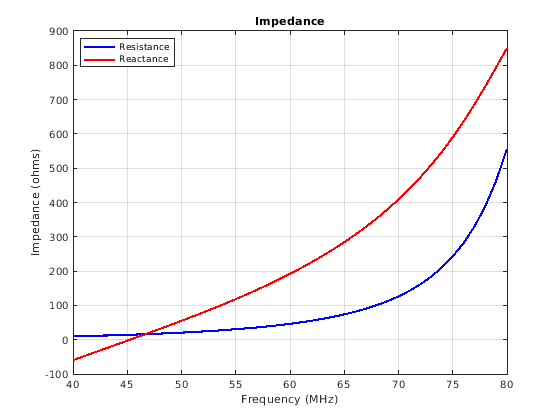

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Скрипт Open Live Script

Сравнение импеданса между монополем подобных размерностей и монополем цилиндра в примере 2.

m = monopole;
figure
impedance(m,linspace(40e6,80e6,41));

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны, 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
