patchMicrostripEnotch

Создайте питаемую зондом E-образную микрополосковую антенну закрашенной фигуры

расширьте все на странице

Описание

Используйте patchMicrostripEnotch объект создать питаемую зондом E-образную микрополосковую антенну закрашенной фигуры. Закрашенная фигура по умолчанию строится в начале координат с feedpoint вдоль длины. По умолчанию размерности выбраны для рабочей частоты 6,6 ГГц для воздуха или 5,5 ГГц для Тефлона.

Создание

Синтаксис

epatch = patchMicrostripEnotch
epatch = patchMicrostripEnotch(Name,Value)

Описание

пример

epatch = patchMicrostripEnotch создает E-образную микрополосковую антенну закрашенной фигуры.

пример

epatch = patchMicrostripEnotch(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, epatch = patchMicrostripEnotch('Width',0.2) создает микрополосковую электронную закрашенную фигуру с шириной закрашенной фигуры 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Исправьте длину вдоль x - ось в виде скаляра в метрах.

Пример: 'Length',0.9

Пример: epatch.Length = 0.9

Типы данных: double

Исправьте ширину вдоль y - ось в виде скаляра в метрах.

Пример: 'Width',0.0500

Пример: epatch.Width = 0.0500

Типы данных: double

Исправьте высоту наземная плоскость вдоль z - ось в виде скаляра в метрах.

Пример: 'Height',0.00500

Пример: epatch.Height = 0.00500

Типы данных: double

Отметьте длину на центральной электронной руке вдоль x - ось в виде скаляра в метрах.

Пример: 'CenterArmNotchLength',0.100

Пример: epatch.CenterArmNotchLength = 0.100

Типы данных: double

Отметьте ширину на центральной электронной руке вдоль y - ось в виде скаляра в метрах.

Пример: 'CenterArmNotchWidth',0.0600

Пример: epatch.CenterArmNotchWidth = 0.0600

Типы данных: double

Отметьте длину вдоль x - ось в виде скаляра в метрах.

Пример: 'NotchLength',0.0200

Пример: epatch.NotchLength = 0.0200

Типы данных: double

Отметьте ширину вдоль y - ось в виде скаляра в метрах.

Пример: 'NotchWidth',0.00600

Пример: epatch.NotchWidth = 0.00600

Типы данных: double

Оснуйте плоскую длину вдоль x - ось в виде скаляра в метрах.

Пример: 'GroundPlaneLength',120e-3

Пример: epatch.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль y - ось в виде скаляра в метрах.

Пример: 'GroundPlaneWidth',120e-3

Пример: epatch.GroundPlaneWidth = 120e-3

Типы данных: double

Расстояние со знаком закрашенной фигуры от источника в виде двухэлементного вектора с действительным знаком. Величины в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: epatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора с действительным знаком. Величины в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'FeedOffset',[0.01 0.01]

Пример: epatch.FeedOffset = [0.01 0.01]

Типы данных: double

Питайте диаметр в виде скаляра в метрах.

Пример: 'FeedDiameter',0.0600

Пример: epatch.FeedDiameter = 0.0600

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Вы помещаете закрашенную фигуру по этой диэлектрической подложке. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); epatch.Substrate = d

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: epatch.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите E-образную антенну закрашенной фигуры по умолчанию.

epatch = patchMicrostripEnotch
epatch =
  patchMicrostripEnotch with properties:

                  Length: 0.0172
                   Width: 0.0200
             NotchLength: 0.0100
              NotchWidth: 1.0000e-03
    CenterArmNotchLength: 0.0028
     CenterArmNotchWidth: 0.0062
                  Height: 0.0032
               Substrate: [1x1 dielectric]
       GroundPlaneLength: 0.0250
        GroundPlaneWidth: 0.0300
       PatchCenterOffset: [0 0]
              FeedOffset: [-0.0034 0]
            FeedDiameter: 0.0013
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]


show(epatch)

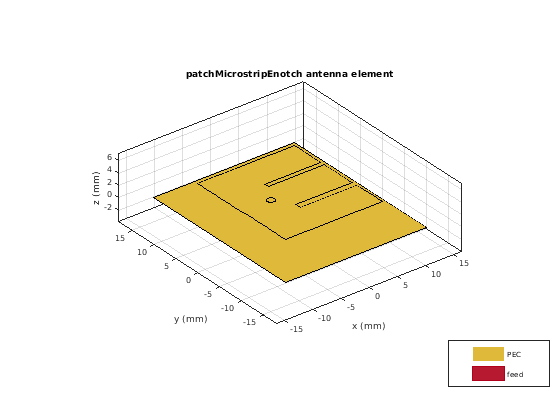

Figure contains an axes object. The axes object with title patchMicrostripEnotch antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте и просмотрите E-образную закрашенную фигуру без паза на центральной электронной руке.

epatch = patchMicrostripEnotch('CenterArmNotchLength',0);
show(epatch);

Figure contains an axes object. The axes object with title patchMicrostripEnotch antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Смотрите также

| |

Темы

Введенный в R2018a
