reflectorCorner

Создайте угол поддержанная отражателем антенна

расширьте все на странице

Описание

Используйте reflectorCorner объект создать угол поддержанная отражателем антенна. По умолчанию антенна возбудителя является диполем. feedpoint диполя в начале координат. Размерности по умолчанию для рабочей частоты 1 ГГц.

Создание

Синтаксис

cornerreflector = reflectorCorner
cornerreflector = reflectorCorner(Name,Value)

Описание

пример

cornerreflector = reflectorCorner создает поддержанную дипольную антенну отражателя угла для рабочей частоты 1 ГГц с помощью значений по умолчанию.

cornerreflector = reflectorCorner(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, cornerreflector = reflectorCorner('CornerAngle',45) создает угол поддержанная отражателем антенна с угловым углом 45 градусов. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде любого одноэлементного объекта антенны. Кроме отражателя и антенных элементов полости, можно использовать любой из антенных элементов или элементов массива в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Расстояние между возбудителем и отражателем в виде скаляра в метрах.

Пример: 'Spacing',0.0624

Пример: cornerreflector.Spacing = 0.0624

Типы данных: double

Угол, сделанный угловым отражателем в виде скаляра в градусах.

Пример: 'CornerAngle',60

Пример: cornerreflector.CornerAngle = 60

Типы данных: double

Длина отражателя вдоль x - ось в виде скаляра в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль x - ось. Можно также установить 'GroundPlaneLength' обнулять.

Пример: 'GroundPlaneLength',0.4000

Пример: cornerreflector.GroundPlaneLength = 0.4000

Типы данных: double

Ширина отражателя вдоль y - ось в виде скаляра в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль y - ось. Можно также установить 'GroundPlaneWidth' обнулять.

Пример: 'GroundPlaneWidth',0.6000

Пример: cornerreflector.GroundPlaneWidth = 0.6000

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Загрузки, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где, lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: cornerreflector.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите угол поддержанный отражателем диполь.

cornerreflector = reflectorCorner
cornerreflector =
  reflectorCorner with properties:

              Exciter: [1x1 dipole]
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.4000
          CornerAngle: 90
              Spacing: 0.0750
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

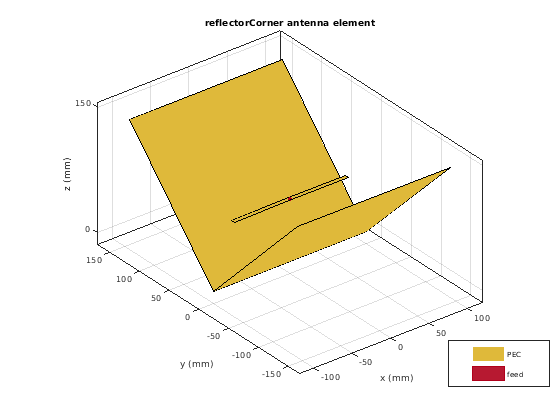

show(cornerreflector)

Figure contains an axes object. The axes object with title reflectorCorner antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

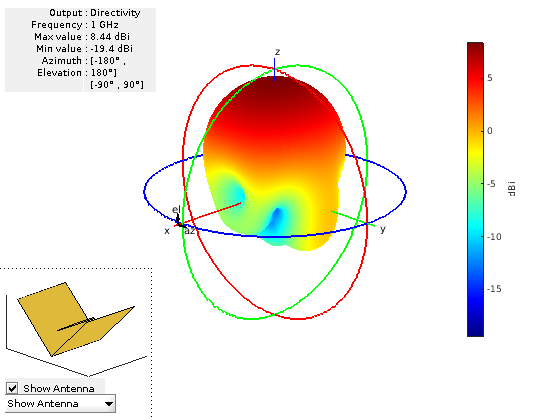

Постройте диаграмму направленности на уровне 1 ГГц.

pattern(cornerreflector,1e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 5 objects of type patch, surface.

Скрипт Open Live Script

Создайте линейную матрицу инвертированных-F антенн.

la = linearArray('Element',invertedF,'ElementSpacing',0.1);

Создайте угол поддержанная отражателем линейная матрица инвертированных-F антенн.

ant = reflectorCorner('Exciter',la)
ant =
  reflectorCorner with properties:

              Exciter: [1x1 linearArray]
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.4000
          CornerAngle: 90
              Spacing: 0.0750
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

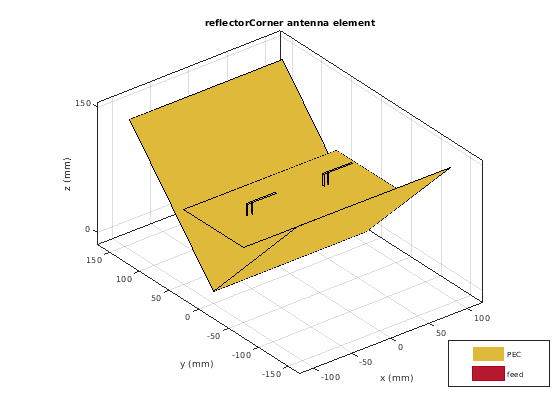

show(ant)

Figure contains an axes object. The axes object with title reflectorCorner antenna element contains 14 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте угол поддержанная отражателем периодическая журналом антенна.

e = lpda;
ant = reflectorCorner('Exciter',e)
ant =
  reflectorCorner with properties:

              Exciter: [1x1 lpda]
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.4000
          CornerAngle: 90
              Spacing: 0.0750
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

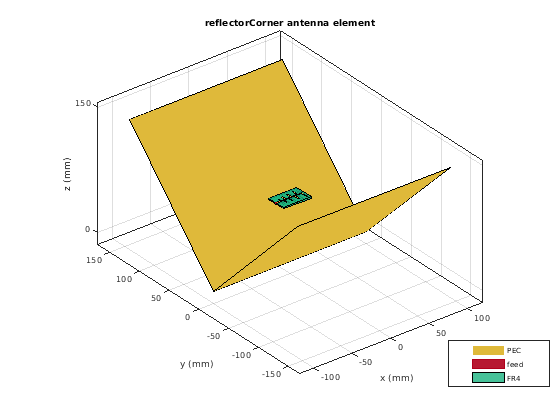

show(ant)

Figure contains an axes object. The axes object with title reflectorCorner antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed, FR4.

Смотрите также

|

Темы

Введенный в R2018a
