sectorInvertedAmos

Создайте инвертировал антенну сектора Амоса

расширьте все на странице

Описание

Используйте sectorInvertedAmos объект создать инвертированную антенну сектора Амоса, состоящую из четырех подобных диполю рук. Антенна питается в начале координат диполя. Дипольные руки симметричны вокруг начала координат. Рабочая частота антенны в беспроводной связи на 2,45 ГГц.

Создание

Синтаксис

amossector = sectorInvertedAmos
amossector = sectorInvertedAmos(Name,Value)

Описание

пример

amossector = sectorInvertedAmos создает инвертированную антенну сектора Амоса четырьмя подобными диполю руками.

amossector = sectorInvertedAmos(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, amossector = sectorInvertedAmos('ArmWidth',0.2) создает инвертированный сектор Амоса с дипольной шириной 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Длина отдельных дипольных рук в виде вектора с каждым модулем элемента в метрах.

Пример: 'ArmLength',[0.0980 0.0810 0.0830 0.0750]

Пример: amossector.ArmLength = [0.0980 0.0810 0.0830 0.0750]

Типы данных: double

Ширина дипольных рук в виде скаляра в метрах.

Пример: 'ArmWidth',0.0025

Пример: amossector.ArmWidth = 0.0025

Типы данных: double

Отметьте длину в виде скаляра в метрах. Для инвертированной антенны сектора Амоса семью сложенными руками сгенерированы шесть меток. Длина метки измеряется вдоль антенн.

Пример: 'NotchLength',0.001

Пример: amossector.NotchLength = 0.001

Типы данных: double

Отметьте ширину в виде скаляра в метрах. Для инвертированной антенны сектора Амоса семью сложенными руками сгенерированы шесть меток. Ширина метки измеряется перпендикуляр к длине антенны.

Пример: 'NotchWidth',0.00190

Пример: amossector.NotchWidth = 0.00190

Типы данных: double

Оснуйте плоскую длину в виде скаляра в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль x - ось.

Пример: 'GroundPlaneLength',0.7500

Пример: amossector.GroundPlaneLength = 0.7500

Типы данных: double

Оснуйте плоскую ширину в виде скаляра в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль y - ось.

Пример: 'GroundPlaneWidth',0.0500

Пример: amossector.GroundPlaneWidth = 0.0500

Типы данных: double

Расстояние между наземной плоскостью и антенным элементом в виде скаляра в метрах.

Пример: 'Spacing',0.0355

Пример: amossector.Spacing = 0.0355

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию это в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: amossector.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите инвертированную антенну сектора Амоса.

sectoria = sectorInvertedAmos
sectoria =
  sectorInvertedAmos with properties:

            ArmLength: [0.0880 0.0710 0.0730 0.0650]
             ArmWidth: 0.0040
          NotchLength: 0.0238
           NotchWidth: 0.0170
    GroundPlaneLength: 0.6600
     GroundPlaneWidth: 0.0750
              Spacing: 0.0355
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

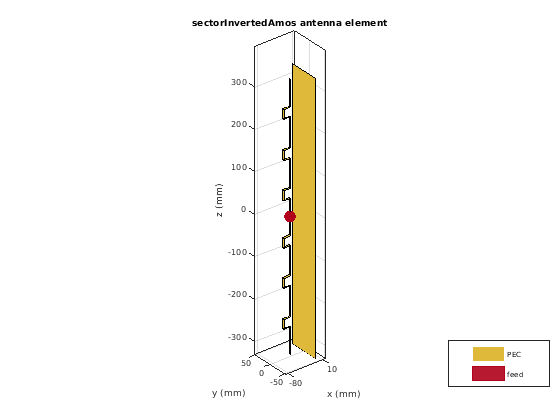

show(sectoria)

Figure contains an axes object. The axes object with title sectorInvertedAmos antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

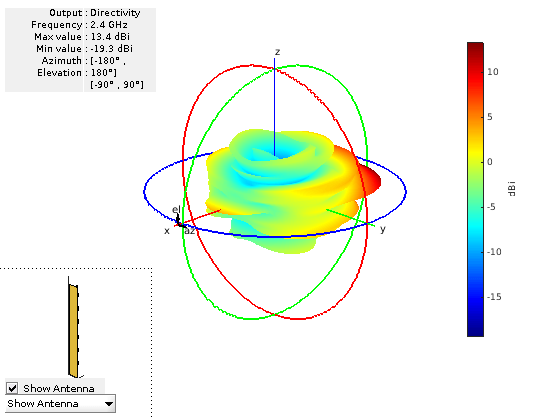

Постройте диаграмму направленности на уровне 2,4 ГГц

pattern(sectoria,2.4e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 4 objects of type patch, surface.

Смотрите также

|

Введенный в R2017b
