vivaldi

Создайте антенну метки Vivaldi на наземной плоскости с экспоненциальным или линейным сужением

расширьте все на странице

Описание

vivaldi объект является антенной метки Vivaldi на наземной плоскости.

Создание

Синтаксис

vi = vivaldi
vi = vivaldi(Name,Value)

Описание

пример

vi = vivaldi создает антенну метки Vivaldi на наземной плоскости. По умолчанию антенна действует в частотном диапазоне 1-2 ГГц и расположена в плоскости X-Y.

vi = vivaldi(Name,Value) создает антенну метки Vivaldi, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, которые вы не задаете, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина заострения vivaldi, заданного скаляр в метрах.

Пример: 'TaperLength',2e-3

Апертурная ширина в виде скаляра в метрах.

Пример: 'ApertureWidth',3e-3

Заострение вводный уровень, заданный скаляр. Это свойство определяет уровень в который переходы метки от feedpoint до апертуры. Когда OpeningRate 0, метка имеет линейный профиль, создающий линейный клиновидный паз, и для других значений она имеет экспоненциальный профиль.

Пример: 'OpeningRate',0.3

Типы данных: double

Ширина линии паза в виде скаляра в метрах.

Пример: 'SlotLineWidth',3

Типы данных: double

Диаметр завершения полости, заданный скаляр в метрах.

Пример: 'CavityDiameter',2

Типы данных: double

Полость, чтобы заостриться расстояние перехода в виде скаляра в метрах. По умолчанию это свойство измеряется вдоль оси X.

Пример: 'CavityToTaperSpacing',3

Типы данных: double

Оснуйте плоскую длину в виде скаляра в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X.

Пример: 'GroundPlaneLength',2

Типы данных: double

Оснуйте плоскую ширину, задал скаляр в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль y - ось.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Расстояние от канала вдоль x - ось, заданная скаляр в метрах.

Пример: 'FeedOffset',3

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: vi.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите антенну Vivaldi по умолчанию.

vi = vivaldi
vi =
  vivaldi with properties:

             TaperLength: 0.2430
           ApertureWidth: 0.1050
             OpeningRate: 25
           SlotLineWidth: 5.0000e-04
          CavityDiameter: 0.0240
    CavityToTaperSpacing: 0.0230
       GroundPlaneLength: 0.3000
        GroundPlaneWidth: 0.1250
              FeedOffset: -0.1045
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

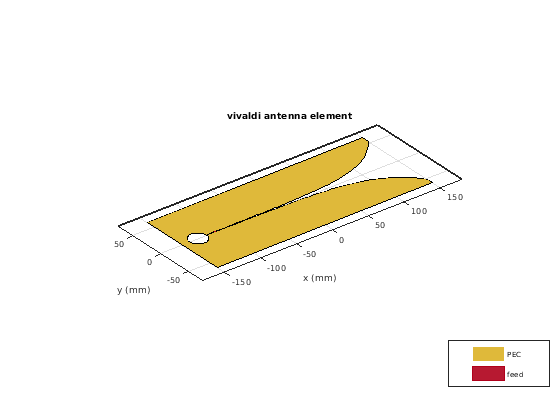

show(vi);

Figure contains an axes object. The axes object with title vivaldi antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

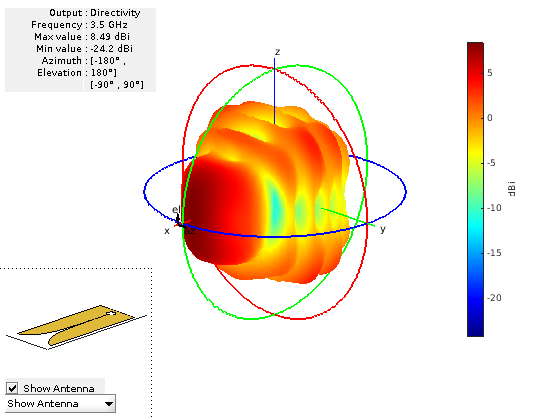

Постройте диаграмму направленности vivaldi антенны для частоты 3,5 ГГц.

vi = vivaldi;
pattern(vi,3.5e9);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

| |

Темы

Представленный в R2015a
