waveguideCircular

Создайте круговой волновод

расширьте все на странице

Описание

waveguideCircular объект создает круговой волновод. Круговой волновод является полой трубой универсального сечения, которое ограничивает электромагнитную волну. Эта антенна используется в радаре и короткой и средней широкополосной коммуникации расстояния.

Создание

Синтаксис

ant = waveguideCircular
ant = waveguideCircular(Name,Value)

Описание

пример

ant = waveguideCircular создает круговой волновод с размерностями для рабочей частоты 8,42 ГГц.

пример

ant = waveguideCircular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = waveguideCircular('Height',1) создает круговой волновод с высотой 1 метра.

Свойства

развернуть все

Высота кругового волновода в виде скаляра с действительным знаком в метрах.

Пример: 'Height',0.0215

Пример: ant.Height = 0.0215

Типы данных: double

Радиус кругового волновода в виде скаляра с действительным знаком в метрах.

Пример: 'Radius',0.0546

Пример: ant.Radius = 0.0546

Типы данных: double

Высота канала, который равен высоте монополя в виде скаляра с действительным знаком в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина канала, который равен ширине монополя в виде скаляра с действительным знаком в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Вертикальное расстояние канала вдоль Оси Y в виде скаляра с действительным знаком в метрах.

Пример: 'FeedOffset',0.0050

Пример: ant.FeedOffset = 0.0050

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

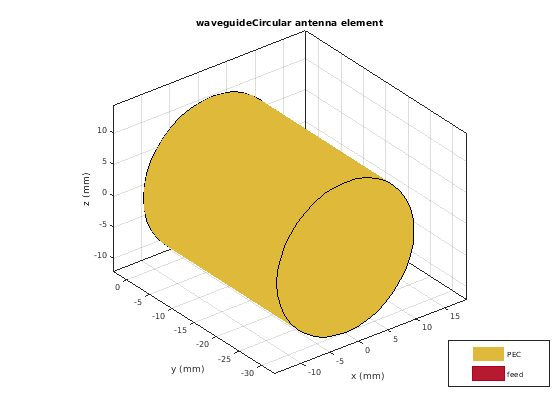

Создайте и просмотрите круговой волновод по умолчанию.

ant = waveguideCircular
ant =
  waveguideCircular with properties:

        Radius: 0.0120
        Height: 0.0300
    FeedHeight: 0.0075
     FeedWidth: 0.0040
    FeedOffset: 0.0100
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title waveguideCircular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности антенны на уровне 7,42 ГГц.

pattern(ant,7.42e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Скрипт Open Live Script

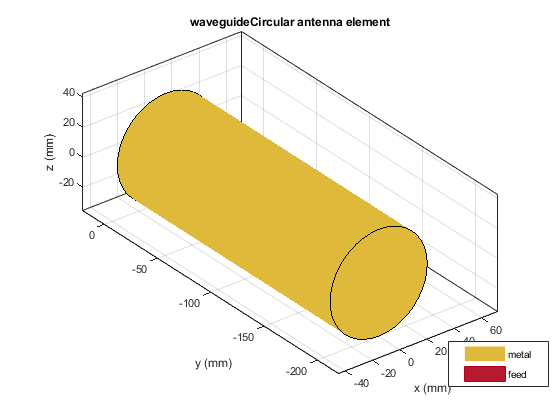

Создайте круговой волновод со следующими размерностями.

ant=waveguideCircular('Radius',35.7e-3,'Height',200e-3,...
       'Feedwidth',26e-3,'FeedHeight',34.71e-3,'FeedOffset', 42.42e-3);
show(ant);

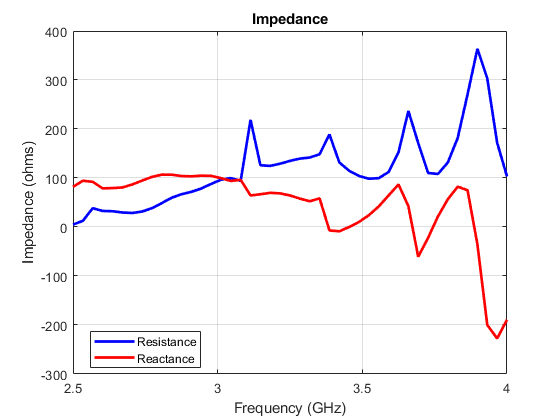

Постройте s-параметры и импеданс волновода.

s=sparameters(ant,linspace(2.5e9,4e9,45));
rfplot(s);

figure;
impedance(ant,linspace(2.5e9,4e9,45));

Ссылки

[1] Jadhav, Rohini.P, Vinithkurnar Javnrakash Dongre, Arunkumar Heddallikar. "Проект X-полосы Коническая Рупорная антенна Используя Коаксиальный Канал и Улучшенный Метод проектирования для Улучшения Полосы пропускания". На Международной конференции по вопросам Вычисления, Коммуникации, Управления и Автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017

Смотрите также

| |

Темы

Введенный в R2019b
