systemcomposer.interface.DataInterface
Интерфейс Data
Описание
DataInterface объект представляет структуру интерфейса данных.
Создание
Создайте интерфейс данных.
interface = addInterface(dictionary,'newInterface')Свойства
Функции объекта
addElement | Добавьте элемент данных |
getElement | Получите объект для элемента данных |
removeElement | Удалите элемент данных |
setName | Определите имя для типа значения, интерфейса или элемента |
applyStereotype | Примените стереотип к элементу модели архитектуры |
getStereotypes | Получите стереотипы, примененные на элемент модели архитектуры |
getStereotypeProperties | Получите стереотипные имена свойства на элементе |
removeStereotype | Удалите стереотип из элемента модели |
getProperty | Заставьте значение свойства, соответствующее стереотипировать примененный элемент |
getPropertyValue | Получите значение свойства архитектуры |
getEvaluatedPropertyValue | Получите оцененное значение свойства от компонента |
setProperty | Установите значение свойства, соответствующее стереотипировать примененный элемент |
hasStereotype | Найдите, имеет ли элемент примененный стереотип |
hasProperty | Найдите, имеет ли элемент свойство |
destroy | Удалите элемент модели |
Примеры
Создайте модели архитектуры программно
Создайте модель архитектуры программно с помощью System Composer™.
Создайте модель
Чтобы создать модель, добавьте словарь данных с интерфейсами данных, элементами данных, и типами значения, затем добавьте компоненты, порты и связи. Присвойте находящийся в собственности интерфейс порту. После того, как модель создана, можно создать пользовательские представления, чтобы фокусироваться на определенных факторах. Можно также запросить модель, чтобы собрать различные элементы модели согласно критериям, которые вы задаете.
Добавьте компоненты, порты, связи и интерфейсы
Создайте модель и извлеките ее архитектуру.
model = systemcomposer.createModel("mobileRobotAPI");
arch = model.Architecture;Создайте интерфейсный словарь данных и добавьте интерфейс данных. Добавьте элемент данных в интерфейс данных. Добавьте тип значения в интерфейсный словарь данных. Присвойте тип элемента данных к типу значения. Соедините словарь данных с моделью.
dictionary = systemcomposer.createDictionary("SensorInterfaces.sldd"); interface = dictionary.addInterface("GPSInterface"); element = interface.addElement("SignalStrength"); valueType = dictionary.addValueType("SignalStrengthType",'Units','dB','Description','GPS Signal Strength'); element.setType(valueType); linkDictionary(model,"SensorInterfaces.sldd");
Сохраните изменения в интерфейсном словаре данных.
dictionary.save
Просмотрите интерфейсы в Интерфейсном Редакторе.
Добавьте компоненты, порты и связи. Установите интерфейс данных на порты, которые вы соедините позже.
componentSensor = addComponent(arch,'Sensor'); sensorPorts = addPort(componentSensor.Architecture,{'MotionData','SensorData'},{'in','out'}); sensorPorts(2).setInterface(interface) componentPlanning = addComponent(arch,'Planning'); planningPorts = addPort(componentPlanning.Architecture,{'Command','SensorData1','MotionCommand'},{'in','in','out'}); planningPorts(2).setInterface(interface) componentMotion = addComponent(arch,'Motion'); motionPorts = addPort(componentMotion.Architecture,{'MotionCommand','MotionData'},{'in','out'});
Создайте находящийся в собственности интерфейс на 'MotionData' порт. Добавьте находящийся в собственности элемент данных под находящимся в собственности интерфейсом данных. Присвойте элемент данных "Rotation" к значению вводят с модульным набором к degrees.
ownedInterface = motionPorts(2).createInterface("DataInterface"); ownedElement = ownedInterface.addElement("Rotation"); subInterface = ownedElement.createOwnedType('Units','degrees');
Просмотрите интерфейсы в Интерфейсном Редакторе. Выберите 'MotionData' порт на Motion компонент. В Интерфейсном Редакторе переключитесь от Представления Словаря до Представления Интерфейса Порта.
Соедините компоненты с интерфейсным правилом и правилом имени по умолчанию. Интерфейсное правило соединяет порты на компонентах, которые совместно используют тот же интерфейс. По умолчанию правило имени соединяет порты на компонентах, которые совместно используют то же имя.
c_sensorData = connect(arch,componentSensor,componentPlanning,'Rule',"interfaces"); c_motionData = connect(arch,componentMotion,componentSensor); c_motionCommand = connect(arch,componentPlanning,componentMotion);
Добавьте и соедините порт архитектуры
Добавьте порт архитектуры на архитектуре.
archPort = addPort(arch,"Command","in");
connect команда требует порта компонента в качестве аргумента. Получите порт компонента, затем соединитесь.
compPort = getPort(componentPlanning,"Command");
c_Command = connect(archPort,compPort);Сохраните модель.
model.save
Откройте модель.
systemcomposer.openModel("mobileRobotAPI");Расположите размещение pressıng Ctrl+Shift+A или использующий эту команду.
Simulink.BlockDiagram.arrangeSystem('mobileRobotAPI');
Создайте и примените профиль со стереотипами
Профили являются XML-файлами, которые могут быть применены к любой модели. Можно добавить стереотипы со свойствами к профилям и затем заполнить свойства с определенными значениями. Наряду со встроенными аналитическими возможностями System Composer, стереотипы помогают вам оптимизировать свою систему для эффективности, стоить, и надежность.
Создайте профиль и добавьте стереотипы
Создайте профиль.
profile = systemcomposer.createProfile("GeneralProfile");Создайте стереотип, который применяется ко всем типам элемента.
elemSType = addStereotype(profile,"projectElement");Создайте стереотипы для различных типов компонентов. Можно выбрать эти типы, основаны потребностях проекта.
pCompSType = addStereotype(profile,"physicalComponent",'AppliesTo',"Component"); sCompSType = addStereotype(profile,"softwareComponent",'AppliesTo',"Component");
Создайте стереотип для связей.
sConnSType = addStereotype(profile,"standardConn",'AppliesTo',"Connector");
Добавление свойств
Добавьте свойства в стереотипы. Можно использовать свойства получить метаданные для элементов модели и анализировать нефункциональные требования. Эти свойства добавляются ко всем элементам, к которым стереотип применяется в любой модели, которая импортирует профиль.
addProperty(elemSType,'ID','Type','uint8'); addProperty(elemSType,'Description','Type','string'); addProperty(pCompSType,'Cost','Type','double','Units','USD'); addProperty(pCompSType,'Weight','Type','double','Units','g'); addProperty(sCompSType,'develCost','Type','double','Units','USD'); addProperty(sCompSType,'develTime','Type','double','Units','hour'); addProperty(sConnSType,'unitCost','Type','double','Units','USD'); addProperty(sConnSType,'unitWeight','Type','double','Units','g'); addProperty(sConnSType,'length','Type','double','Units','m');
Сохраните профиль
profile.save;
Примените профиль к модели
Примените профиль к модели.
applyProfile(model,"GeneralProfile");Примените стереотипы к компонентам. Некоторые компоненты являются физическими компонентами, в то время как другие являются компонентами программного обеспечения.
applyStereotype(componentPlanning,"GeneralProfile.softwareComponent") applyStereotype(componentSensor,"GeneralProfile.physicalComponent") applyStereotype(componentMotion,"GeneralProfile.physicalComponent")
Примените стереотип коннектора ко всем связям.
batchApplyStereotype(arch,'Connector',"GeneralProfile.standardConn");
Примените общий стереотип элемента ко всем коннекторам и портам.
batchApplyStereotype(arch,'Component',"GeneralProfile.projectElement"); batchApplyStereotype(arch,'Connector',"GeneralProfile.projectElement");
Установите свойства для каждого компонента.
setProperty(componentSensor,'GeneralProfile.projectElement.ID','001'); setProperty(componentSensor,'GeneralProfile.projectElement.Description','''Central unit for all sensors'''); setProperty(componentSensor,'GeneralProfile.physicalComponent.Cost','200'); setProperty(componentSensor,'GeneralProfile.physicalComponent.Weight','450'); setProperty(componentPlanning,'GeneralProfile.projectElement.ID','002'); setProperty(componentPlanning,'GeneralProfile.projectElement.Description','''Planning computer'''); setProperty(componentPlanning,'GeneralProfile.softwareComponent.develCost','20000'); setProperty(componentPlanning,'GeneralProfile.softwareComponent.develTime','300'); setProperty(componentMotion,'GeneralProfile.projectElement.ID','003'); setProperty(componentMotion,'GeneralProfile.projectElement.Description','''Motor and motor controller'''); setProperty(componentMotion,'GeneralProfile.physicalComponent.Cost','4500'); setProperty(componentMotion,'GeneralProfile.physicalComponent.Weight','2500');
Установите свойства связей быть идентичными.
connections = [c_sensorData c_motionData c_motionCommand c_Command]; for k = 1:length(connections) setProperty(connections(k),'GeneralProfile.standardConn.unitCost','0.2'); setProperty(connections(k),'GeneralProfile.standardConn.unitWeight','100'); setProperty(connections(k),'GeneralProfile.standardConn.length','0.3'); end
Добавьте иерархию

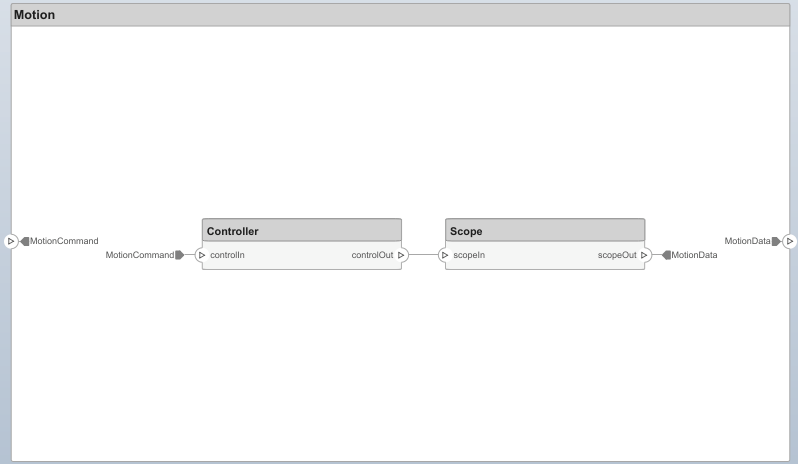

Добавьте два компонента под названием Controller и Scope в Motion компонент. Задайте порты. Соедините компоненты с архитектурой и друг другу, применив стереотип коннектора. Иерархия в схеме архитектуры создает дополнительный уровень детализации, который задает, как компоненты ведут себя внутренне.
motionArch = componentMotion.Architecture; motionController = motionArch.addComponent('Controller'); controllerPorts = addPort(motionController.Architecture,{'controlIn','controlOut'},{'in','out'}); controllerCompPortIn = motionController.getPort('controlIn'); controllerCompPortOut = motionController.getPort('controlOut'); motionScope = motionArch.addComponent('Scope'); scopePorts = addPort(motionScope.Architecture,{'scopeIn','scopeOut'},{'in','out'}); scopeCompPortIn = motionScope.getPort('scopeIn'); scopeCompPortOut = motionScope.getPort('scopeOut'); c_planningController = connect(motionPorts(1),controllerCompPortIn); % For outport connections, the interface element must be specified c_planningScope = connect(scopeCompPortOut,motionPorts(2),'DestinationElement',"Rotation"); c_planningConnect = connect(controllerCompPortOut,scopeCompPortIn,'GeneralProfile.standardConn');
Сохраните модель.
model.save
Расположите размещение pressıng Ctrl+Shift+A или использующий эту команду.
Simulink.BlockDiagram.arrangeSystem('mobileRobotAPI/Motion');
Создайте модель - ссылку
Модели - ссылки могут помочь вам организовать большие модели иерархически и задать архитектуры или поведения однажды это, можно затем снова использовать. Когда ссылки компонента другая модель, любые существующие порты на компоненте будут удалены, и порты, которые существуют на модели, на которую ссылаются, появятся на компоненте.
Создайте новую модель System Composer. Преобразуйте Sensor компонент на ссылочный компонент, чтобы сослаться на новую модель. Добавить дополнительные порты на Sensor компонент, необходимо обновить модель "mobileSensor", на которую ссылаются,.
referenceModel = systemcomposer.createModel("mobileSensor"); referenceArch = referenceModel.Architecture; newComponents = addComponent(referenceArch,"ElectricSensor"); linkDictionary(referenceModel,"SensorInterfaces.sldd"); referenceModel.save linkToModel(componentSensor,"mobileSensor");
Примените стереотип к архитектуре и компоненту соединенного образца модели.
referenceModel.applyProfile("GeneralProfile"); referenceArch.applyStereotype("GeneralProfile.softwareComponent"); batchApplyStereotype(referenceArch,'Component',"GeneralProfile.projectElement")
Добавьте порты и связи со ссылочным компонентом.
sensorPorts = addPort(componentSensor.Architecture,{'MotionData','SensorData'},{'in','out'});
sensorPorts(2).setInterface(interface)
connect(arch,componentSensor,componentPlanning,'Rule','interfaces');
connect(arch,componentMotion,componentSensor);Сохраните модели.
referenceModel.save model.save
Сделайте различный компонент

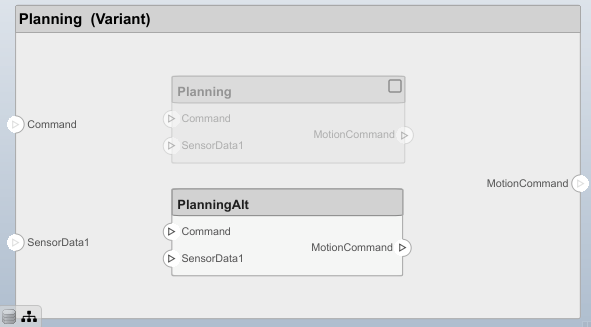

Можно преобразовать Planning компонент к различному компоненту с помощью makeVariant функция. Исходный компонент встраивается в различном компоненте как один из доступных вариантов. Можно спроектировать другие варианты в различном компоненте и переключить активный выбор. Различные компоненты позволяют вам выбирать поведенческие проекты программно в модели архитектуры, чтобы выполнить торговые исследования и анализ.
[variantComp,choice1] = makeVariant(componentPlanning);
Добавьте дополнительный вариант под названием PlanningAlt. Второй аргумент задает имя, и третий аргумент задает метку. Метка идентифицирует выбор. Активным выбором управляет метка.
choice2 = addChoice(variantComp,{'PlanningAlt'},{'PlanningAlt'});Создайте необходимые порты на PlanningAlt.
setActiveChoice(variantComp,choice2)
planningAltPorts = addPort(choice2.Architecture,{'Command','SensorData1','MotionCommand'},{'in','in','out'});
planningAltPorts(2).setInterface(interface)Сделайте PlanningAlt активный вариант.
setActiveChoice(variantComp,'PlanningAlt')Расположите размещение pressıng Ctrl+Shift+A или использующий эту команду.
Simulink.BlockDiagram.arrangeSystem('mobileRobotAPI/Planning');
Сохраните модель.
model.save
Очистка
Не прокомментируйте этот код и запустите его, чтобы очистить артефакты, созданные этим примером.
% bdclose('mobileRobotAPI') % bdclose('mobileSensor') % Simulink.data.dictionary.closeAll % systemcomposer.profile.Profile.closeAll % delete('Profile.xml') % delete('SensorInterfaces.sldd')
Больше о
Смотрите также
createInterface | setInterface | addInterface | getInterface | getInterfaceNames | removeInterface | systemcomposer.ValueType | systemcomposer.interface.Dictionary | systemcomposer.interface.DataElement
