Это - базовая модель для аналитических примеров рабочего процесса.

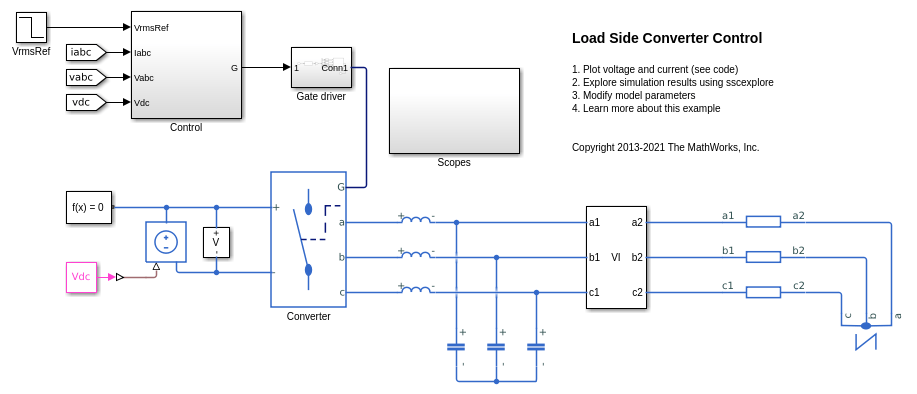

Управляйте напряжением RMS в конвертере стороны загрузки. Загрузка обеспечивается трехфазным элементом серии RL. Подсистема Управления использует основанную на PI структуру каскадного регулирования с двумя циклами управления, внешним циклом управления напряжения и внутренним текущим циклом управления. Симуляция использует ссылки шага. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

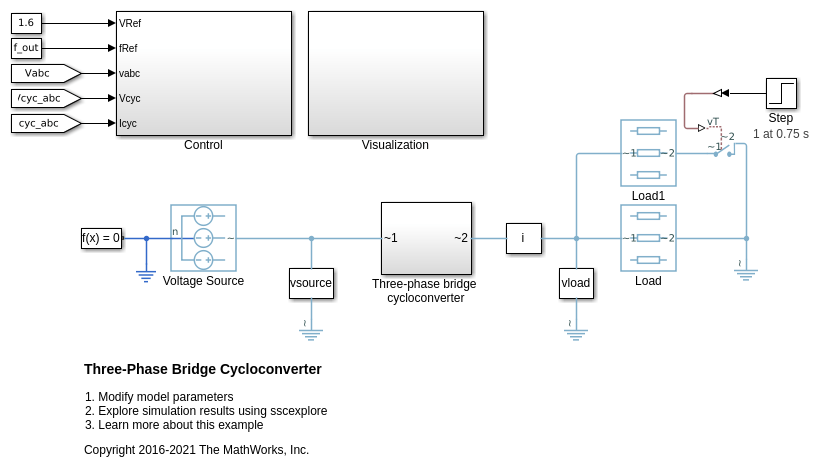

Трехфазный мост cycloconverter. cycloconverter состоит из 36 тиристоров и имеет возможность понизить частоту входного напряжения. Подсистема Управления реализует cycloconverter управление напряжением RMS. Это также обеспечивает импульсную генерацию для увольнения тиристоров. Подсистема Визуализации содержит осциллографы, которые позволяют вам видеть результаты симуляции. Время симуляции, t, составляет 1 секунду. Загрузка увеличивается, когда Load1 включает в t = 0,75 секунды.

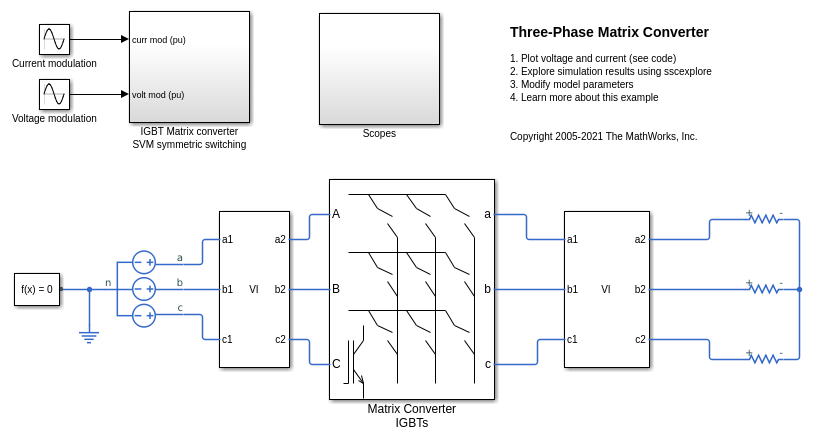

Трехфазный матричный конвертер, который управляет статической загрузкой и чертит коэффициент мощности единицы в источнике. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

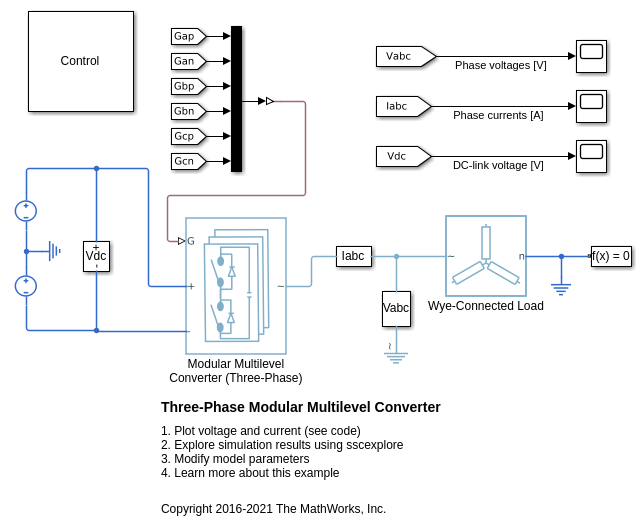

Управляйте в разомкнутом контуре трехфазным модульным многоуровневым конвертером (MMC). Каждая рука MMC состоит из четырех подмодулей полумоста. Соединенная звездой структура серии RLC обеспечивает загрузку в систему.

Смоделируйте трехфазный полученный напряжением конвертер, который использует модуляцию Фиксированного смещения низкой стороны (FLB). Эта схема модуляции минимизирует переключение в конвертер как в любой момент времени, одна фаза не является модулируемым импульсом. Компромисс является потребностью в более узких импульсах для данного уровня приемлемых гармоник. Модель может использоваться, чтобы поддержать выбор подходящих значений для L, C и импульсных параметров схемы модуляции.

Смоделируйте трехфазный полученный напряжением конвертер, который использует Синусоидальную модуляцию длительности импульса (SPWM). Эта схема модуляции сравнивает ссылочную синусоиду с более высокой частотой, повторяющей треугольную волну для того, чтобы сгенерировать импульсы. Модель может использоваться, чтобы поддержать выбор подходящих значений для L, C и импульсных параметров схемы модуляции.

Основанный на тиристоре выпрямитель.

Управляйте исправленным напряжением в полюсной тотемом схеме коррекции коэффициента мощности (PFC). Q1 МОП-транзисторов и Q2 формируют 50 кГц быстро переключающийся участок. Q3 МОП-транзисторов и Q4 формируют строчную частоту медленный участок переключения. Подсистема управления использует основанную на PI структуру каскадного регулирования. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

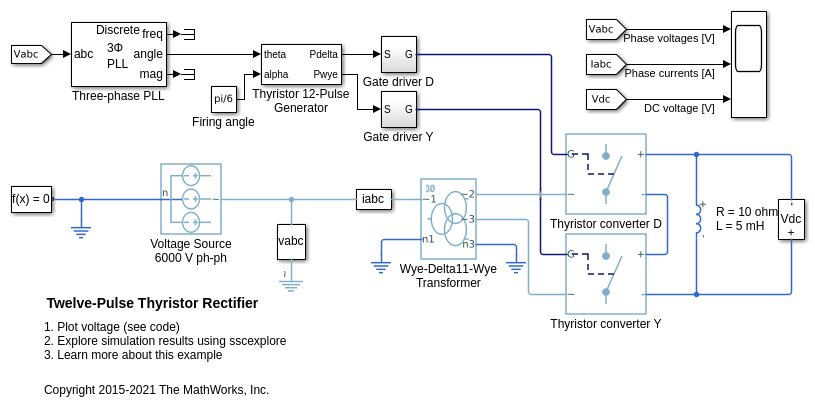

Управляйте выпрямителем с двенадцатью импульсными тиристорами. Два тиристорных конвертера соединяются с трансформатором Уая-Уая Delta на входе. Блок Thyristor 12-Pulse Generator генерирует сигналы логического элемента для этих двух конвертеров.

Управляйте Венским выпрямителем. Венская подсистема выпрямителя состоит из трехфазных участков. Каждый участок имеет один выключатель питания и шесть мощных диодов. Подсистема Управления реализует стратегию управления с обратной связью для Венского выпрямителя с помощью векторной пробелом модуляции. Общее время симуляции составляет 0,1 с. Во время 0,1 с занят Венский Выпрямитель. Время от времени 0,4 с и 0,6 с, загрузка подходит на стороне DC.

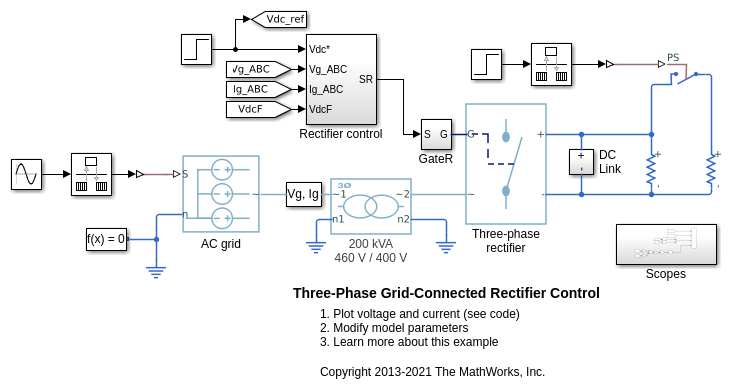

Управляйте напряжением ссылки DC с помощью соединенного с сеткой выпрямителя. Подсистема управления Выпрямителем использует основанную на PI структуру каскадного регулирования. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции. Если у вас есть лицензия на HDL Coder™, можно сгенерировать код VHDL для FPGA с помощью HDL Workflow Advisor Simscape™.

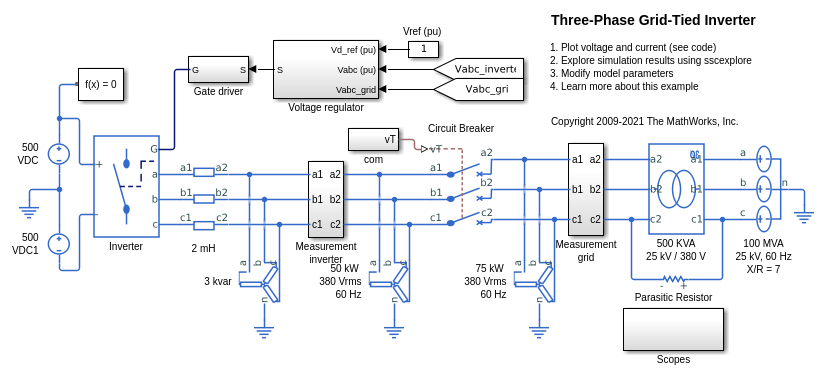

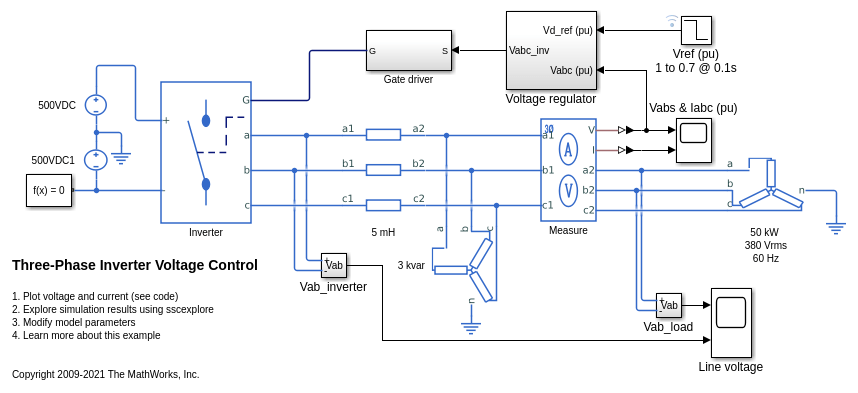

Управляйте напряжением в связанной с сеткой системе инвертора. Подсистема регулятора Напряжения реализует основанную на PI стратегию управления. Трехфазный инвертор соединяется с сеткой через Выключатель. Выключатель открыт в начале симуляции, чтобы позволить синхронизацию. Во время 0,15 секунды, завершения Выключателя и инвертор соединяется с сеткой. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции. Инвертор реализован с помощью IGBTs. Чтобы ускорить симуляцию, или для развертывания приложений, IGBTs может быть заменен Усредненными Переключателями. Таким образом сигналы логического элемента могут быть усреднены за установленный период или заменены формами волны модуляции.

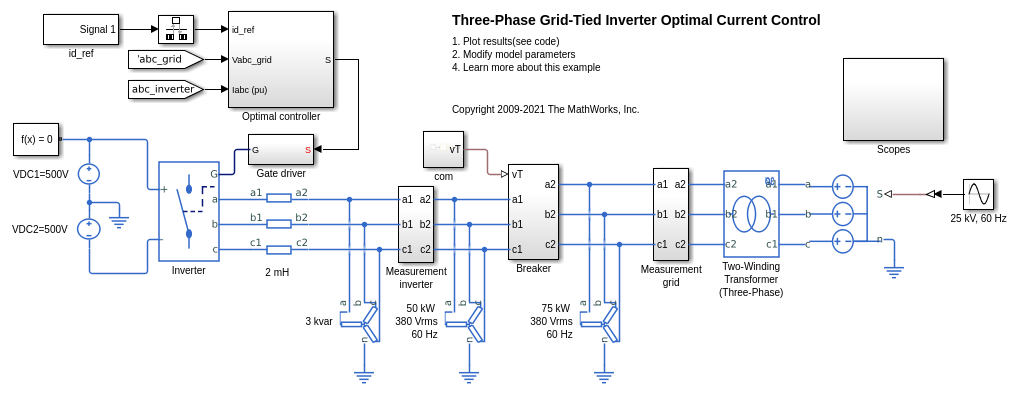

Управляйте токами в связанной с сеткой системе инвертора. Оптимальная подсистема контроллера реализует основанную на наблюдателе линейную квадратичную стратегию регулятора. Чтобы гарантировать нулевую установившуюся ошибку, этот пример использует наблюдателя в качестве альтернативы интегральному действию. Переключатели SPST соединяют трехфазный инвертор с сеткой. Переключатели открыты в начале симуляции, чтобы позволить синхронизацию. В 0,15 секунды инвертор соединяется с сеткой. Затем в 0,2 секунды инвертор увеличивает активное питание, подавшее до сетки. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции. Инвертор реализован с помощью Идеальных Полупроводниковых блоков switch. Если у вас есть лицензия на HDL Coder™, можно сгенерировать код VHDL для FPGA с помощью HDL Workflow Advisor Simscape™.

Управляйте напряжением в трехфазной системе инвертора. Инвертор реализован с помощью IGBTs. Чтобы ускорить симуляцию, или для развертывания приложений, IGBTs может быть заменен Усредненными Переключателями. Таким образом сигналы логического элемента могут быть усреднены за установленный период или заменены формами волны модуляции.

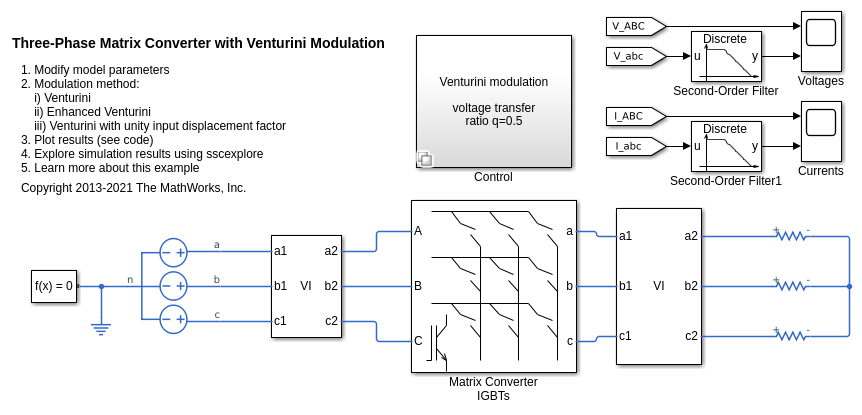

Используйте методы модуляции Venturini, чтобы вычислить рабочие циклы и логические операторы трехфазного матричного конвертера, который управляет статической загрузкой. Подсистема управления реализует три различных алгоритма модуляции: модуляция Venturini, третья гармоника улучшила модуляцию Venturini и третью гармоническую инжекционную модуляцию Venturini с входным фактором смещения единицы. Максимальное отношение передачи напряжения между вводом и выводом зависит от метода модуляции, и это равно или q=0.5 или q=0.866. Блоки Scope показывают напряжениям и токам V_ABC, V_abc, I_ABC и I_abc, где _UPPERCASE используется для входных параметров и _LOWERCASE для выходных параметров.
