bendMitered

Создайте форму поворота mitered на плоскости X-Y

расширьте все на странице

Описание

Используйте bendMitered объект создать mitered изгибает форму на плоскости X-Y.

Создание

Синтаксис

bend = bendMitered
bend = bendMitered(Name=Value)

Описание

пример

bend = bendMitered создает форму поворота mitered на плоскости X-Y.

пример

bend = bendMitered(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, bendMitered(ReferencePoint=[1 1]) создает форму поворота mitered с контрольной точкой в [1 1]. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Имя mitered изгибает форму в виде вектора символов или строкового скаляра.

Пример: bend = bendMitered(Name="bendmitered1")

Типы данных: char

Контрольная точка для mitered изгибает форму в Декартовых координатах в виде двухэлементного вектора.

Пример: bend = bendMitered(ReferencePoint=[1 2])

Типы данных: double

Длина mitered изгибает форму в метрах в виде двухэлементного вектора.

Пример: bend = bendMitered(Length=[0.005 0.005])

Типы данных: double

Ширина mitered изгибает форму в метрах в виде двухэлементного вектора.

Пример: bend = bendMitered(Width=[1 1])

Типы данных: double

Длина диагонали среза в метрах в виде положительной скалярной величины.

Пример: bend = bendMitered(MiterDiagonal=2)

Типы данных: double

Функции объекта

addBoolean объединяет операцию на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
intersectБулева перекрестная операция на двух формах PCB RF
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
minusShape1 - Shape2 для форм PCB RF
plusShape1 + Shape2 для форм PCB RF
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось
subtractБулева операция вычитания на двух формах PCB RF
scaleИзмените размер формы PCB RF установленной суммой
showОтобразите структуру компонента PCB или форму PCB
translateПереместите форму PCB RF в новое местоположение

Примеры

свернуть все

Скрипт Open Live Script

Создайте поворот mitered со свойствами по умолчанию.

bend = bendMitered
bend =
  bendMitered with properties:

              Name: 'myMiteredbend'
    ReferencePoint: [0 0]
            Length: [0.0100 0.0100]
             Width: [0.0050 0.0050]
     MiterDiagonal: 0.0035

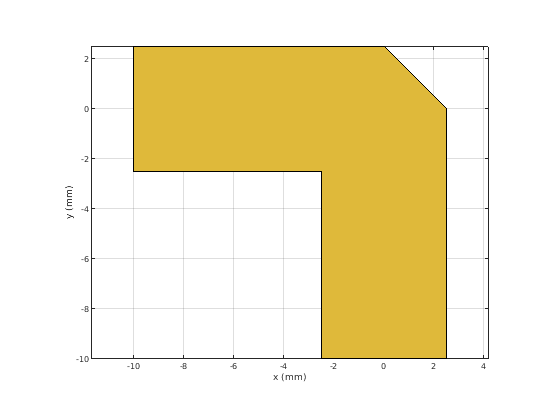

Просмотрите форму.

show(bend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Скрипт Open Live Script

Создайте форму поворота mitered длин 10 м и 2 м, ширины 2 м, и вращайте ее об оси Z 60 градусами.

bend = bendMitered(Length=[10 2],Width=[2 2],MiterDiagonal=1);
bend = rotateZ(bend,60)
bend =
  bendMitered with properties:

              Name: 'myMiteredbend'
    ReferencePoint: [0 0]
            Length: [10 2]
             Width: [2 2]
     MiterDiagonal: 1


show(bend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Поймайте в сети форму поворота mitered в максимальной длине ребра 1 м.

mesh(bend,MaxEdgeLength=1)

Figure contains an axes object. The axes object contains an object of type patch.

Скрипт Open Live Script

Создайте микрополосковую линию поворота mitered.

m = design(microstripLine,6e9,"Z0",75);
layer2d = bendMitered('Length',[m.Length/2 m.Length/2],...
"Width",[m.Width m.Width],'MiterDiagonal',sqrt(2)*m.Width);
robj = pcbComponent(layer2d);
robj.BoardThickness = m.Substrate.Thickness;
robj.Layers{2} = m.Substrate;
show(robj)

Figure contains an axes object. The axes object with title pcbComponent element contains 7 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Вычислите и постройте s-параметры.

freq = (1:2:60)*100e6;
Sckt = sparameters(robj,freq,'Behavioral',true);
Sem = sparameters(robj,freq);
rfplot(Sckt,1,1,'db','-s')
hold on
rfplot(Sem,1,1,'db','-x')

Figure contains an axes object. The axes object contains 2 objects of type line. These objects represent dB(S_{11}).

Ссылка:

М. Киршнинг, Р. Х. Янсен и Н. Х. Л. Костер, "Измерение и Автоматизированное Моделирование Микрополосковых Разрывов Улучшенным Методом Резонатора", 1 983 IEEE MTT-S Международный Микроволновый Обзор Симпозиума, Бостон, MA, США, 1983, стр 495-497, doi: 10.1109/MWSYM.1983.1130959.

Смотрите также

|

Введенный в R2021b
