bendRightAngle

Создайте прямоугольную форму поворота на плоскости X-Y

расширьте все на странице

Описание

Используйте bendRightAngle объект создать прямой угол изгибает форму на плоскости X-Y.

Создание

Синтаксис

bend = bendRightAngle
bend = bendRightAngle(Name=Value)

Описание

пример

bend = bendRightAngle создает прямоугольную форму поворота на плоскости X-Y.

пример

bend = bendRightAngle(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, bendRightAngle(ReferencePoint=[1 1]) создает прямоугольную форму поворота с контрольной точкой в [1 1]. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Имя прямого угла изгибает форму в виде вектора символов или строкового скаляра.

Пример: bend = bendRightAngle(Name="bendrightangle1")

Типы данных: char

Контрольная точка для прямого угла изгибает форму в Декартовых координатах в виде двухэлементного вектора.

Пример: bend = bendRightAngle(ReferencePoint=[1 2])

Типы данных: double

Длина прямого угла изгибает форму в метрах в виде двухэлементного вектора.

Пример: bend = bendRightAngle(Length=[0.0500 0.0500])

Типы данных: double

Ширина прямого угла изгибает форму в метрах в виде двухэлементного вектора.

Пример: bend = bendRightAngle(Width=[0.0200 0.0200])

Типы данных: double

Функции объекта

addBoolean объединяет операцию на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
intersectБулева перекрестная операция на двух формах PCB RF
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
minusShape1 - Shape2 для форм PCB RF
plusShape1 + Shape2 для форм PCB RF
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось
subtractБулева операция вычитания на двух формах PCB RF
scaleИзмените размер формы PCB RF установленной суммой
showОтобразите структуру компонента PCB или форму PCB
translateПереместите форму PCB RF в новое местоположение

Примеры

свернуть все

Скрипт Open Live Script

Создайте прямоугольный поворот со свойствами по умолчанию.

bend = bendRightAngle
bend =
  bendRightAngle with properties:

              Name: 'myRightAnglebend'
    ReferencePoint: [0 0]
            Length: [0.0100 0.0100]
             Width: [0.0050 0.0050]

Просмотрите форму.

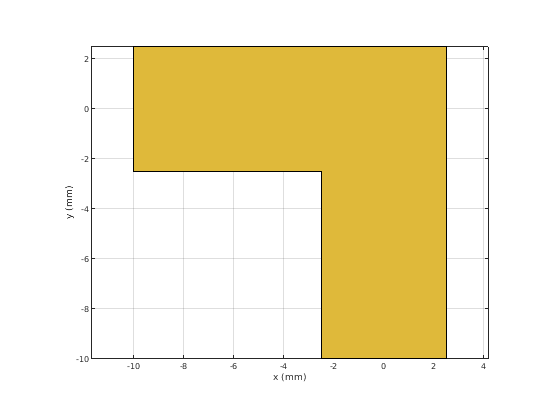

show(bend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Скрипт Open Live Script

Создайте прямоугольную форму поворота длин 10 м и 2 м, ширины 2 м, и вращайте ее об оси Z 60 градусами.

bend = bendRightAngle(Length=[10 2],Width=[2 2]);
bend = rotateZ(bend,60)
bend =
  bendRightAngle with properties:

              Name: 'myRightAnglebend'
    ReferencePoint: [0 0]
            Length: [10 2]
             Width: [2 2]

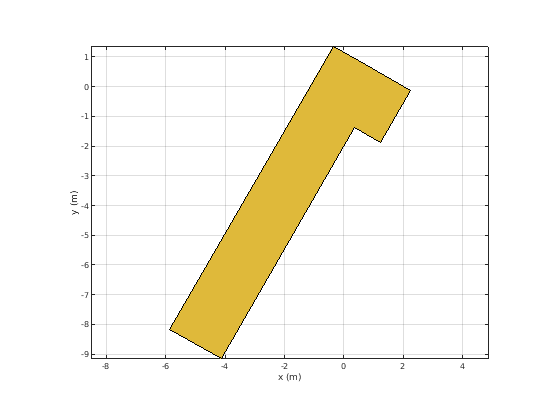

show(bend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Поймайте в сети прямоугольную форму поворота в максимальной длине ребра 1 м.

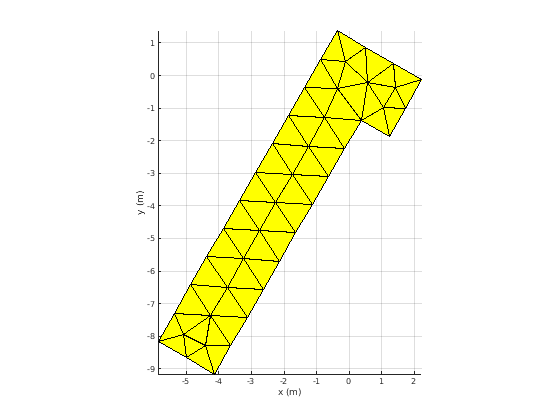

mesh(bend,MaxEdgeLength=1)

Figure contains an axes object. The axes object contains an object of type patch.
