ringSquare

Создайте квадратный звонок на плоскости X-Y

расширьте все на странице

Описание

Используйте ringSquare объект создать квадратный звонок на плоскости X-Y.

Создание

Синтаксис

ring = ringSquare
ring = ringSquare(Name=Value)

Описание

пример

ring = ringSquare создает квадратный звонок на плоскости X-Y.

пример

ring = ringSquare(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, ringSquare(Center=[1 1]) создает квадратную кольцевую форму, сосредоточенную в [1 1]. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Имя квадратного звонка в виде вектора символов или строкового скаляра.

Пример: ring = ringSquare(Name='ringsquare1')

Типы данных: char | string

Центр квадрата звенит в Декартовых координатах в виде двухэлементного вектора.

Пример: ring = ringAnnular(Center=[1 1])

Типы данных: double

Длина внутренней стороны в виде положительной скалярной величины в метрах.

Пример: ring = ringSquare(InnerSide=0.0060)

Типы данных: double

Ширина квадратного звонка в виде положительной скалярной величины в метрах.

Пример: ring = ringSquare(Width=0.0030)

Типы данных: double

Функции объекта

addBoolean объединяет операцию на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
intersectБулева перекрестная операция на двух формах PCB RF
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
minusShape1 - Shape2 для форм PCB RF
plusShape1 + Shape2 для форм PCB RF
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось
subtractБулева операция вычитания на двух формах PCB RF
scaleИзмените размер формы PCB RF установленной суммой
showОтобразите структуру компонента PCB или форму PCB
translateПереместите форму PCB RF в новое местоположение

Примеры

свернуть все

Скрипт Open Live Script

Создайте квадратный звонок со свойствами по умолчанию.

ring = ringSquare
ring =
  ringSquare with properties:

         Name: 'myringSquare'
       Center: [0 0]
        Width: 0.0020
    InnerSide: 0.0050

Просмотрите форму.

show(ring)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Скрипт Open Live Script

Создайте квадратный звонок с с внутренней длиной стороны 5 м и шириной 2 м.

ring = ringSquare(InnerSide=5,Width=2)
ring =
  ringSquare with properties:

         Name: 'myringSquare'
       Center: [0 0]
        Width: 2
    InnerSide: 5

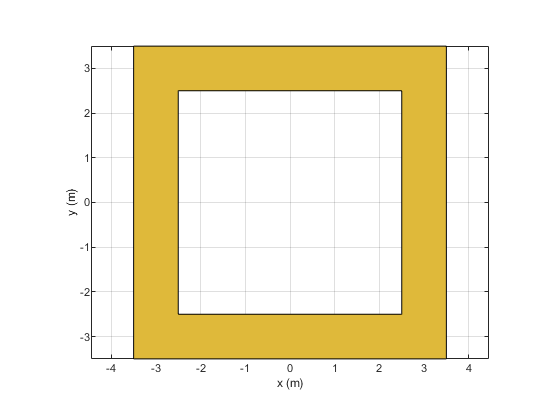

show(ring)

Поймайте в сети квадратный звонок в максимальной длине ребра 1 м.

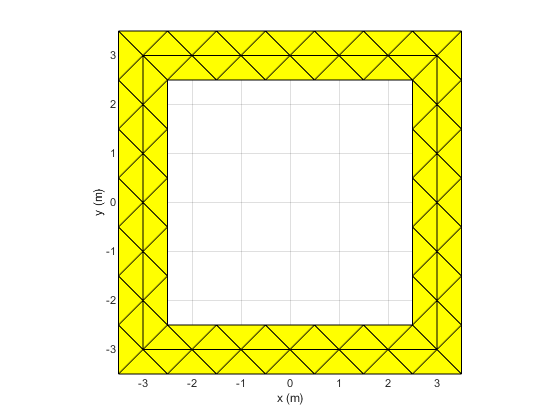

mesh(ring,MaxEdgeLength=1)
