traceRectangular

Создайте прямоугольную трассировку

расширьте все на странице

Описание

Используйте traceRectangular объект создать прямоугольную трассировку, строившую в начале координат на плоскости X-Y.

Создание

Синтаксис

trace = traceRectangular
trace = traceRectangular(Name=Value)

Описание

пример

trace = traceRectangular создает прямоугольную строившую в начале координат трассировку и на плоскости X-Y.

пример

trace = traceRectangular(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, traceRectangular(Center=[1 1]) создает прямоугольную трассировку, сосредоточенную в [1 1]. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Имя прямоугольной трассировки в виде вектора символов или строкового скаляра.

Пример: trace = traceRectangular(Name="rectangletrace1")

Типы данных: char | string

Центр прямоугольной трассировки в Декартовых координатах в виде двухэлементного вектора.

Пример: trace = traceRectangular(Center=[1 1])

Типы данных: double

Длина прямоугольника в метрах в виде положительной скалярной величины.

Пример: trace = traceRectangular(Length=0.0500)

Типы данных: double

Ширина прямоугольника в метрах в виде положительной скалярной величины.

Пример: trace = traceRectangular(Width=0.015)

Типы данных: double

Функции объекта

addBoolean объединяет операцию на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
intersectБулева перекрестная операция на двух формах PCB RF
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
minusShape1 - Shape2 для форм PCB RF
plusShape1 + Shape2 для форм PCB RF
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось
subtractБулева операция вычитания на двух формах PCB RF
scaleИзмените размер формы PCB RF установленной суммой
showОтобразите структуру компонента PCB или форму PCB
translateПереместите форму PCB RF в новое местоположение

Примеры

свернуть все

Скрипт Open Live Script

Создайте прямоугольную трассировку со свойствами по умолчанию.

trace = traceRectangular
trace =
  traceRectangular with properties:

      Name: 'mytraceRectangular'
    Center: [0 0]
    Length: 0.0200
     Width: 0.0050

Просмотрите трассировку.

show(trace)

Скрипт Open Live Script

Создайте 2 cm-2 cm прямоугольная трассировка.

trace = traceRectangular(Length=0.02,Width=0.02);

Вращайте трассировку 45 градусами об оси z.

trace = rotateZ(trace,45);

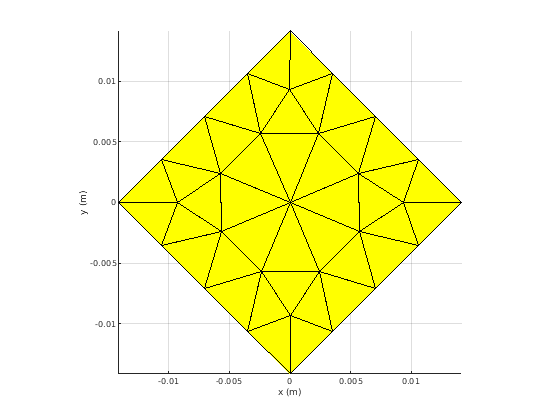

Поймайте в сети трассировку в максимальной длине ребра 5 мм.

mesh(trace,MaxEdgeLength=5e-3)

Figure contains an axes object. The axes object contains an object of type patch.

Смотрите также

| | | |

Введенный в R2021b
