Постройте символьное выражение

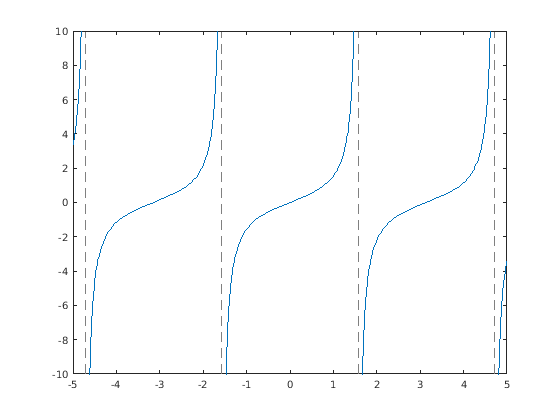

Постройте tan(x) в области значений по умолчанию [-5 5]. fplot показывает полюса по умолчанию. Для получения дополнительной информации смотрите аргумент ShowPoles в Аргументах в виде пар имя-значение.

syms x
fplot(tan(x))

Постройте символьную функцию

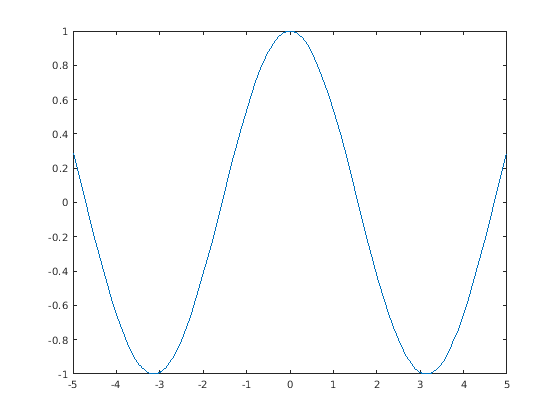

Постройте символьную функцию $$f(x)=\mathrm{потому\; что}(x)$$ в области значений по умолчанию [-5 5].

syms f(x)
f(x) = cos(x);
fplot(f)

Постройте параметрическую кривую

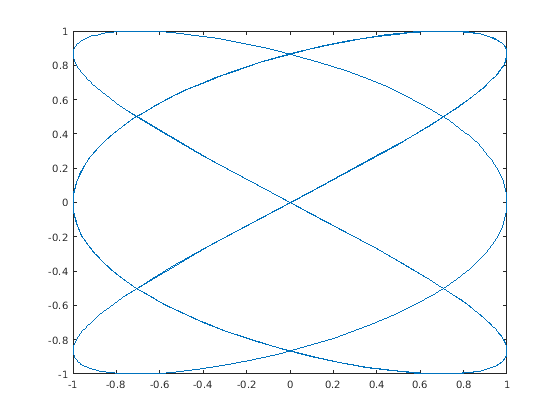

Постройте параметрическую кривую $$x=\mathrm{потому\; что}(3t)$$ и $$y=\sin (2t)$$.

syms t
x = cos(3*t);
y = sin(2*t);
fplot(x,y)

Определение интервала графического изображения

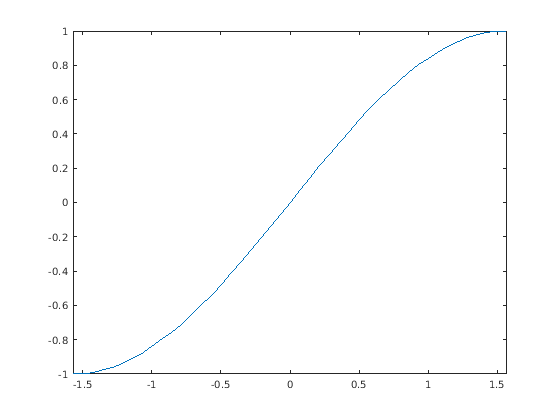

График $$\sin (x)$$ $$[-\pi /2,\pi /2]$$ путем определения интервала графического вывода как второго входа к fplot.

syms x
fplot(sin(x),[-pi/2 pi/2])

Построение нескольких графиков на той же фигуре

Можно построить несколько графиков или путем передачи входных параметров как вектора или при помощи hold on, чтобы последовательно построить на той же фигуре. Если вы задаете аргументы LineSpec и Name-Value, они применяются ко всем строкам. Чтобы установить опции для индивидуальных участков, используйте указатели на функцию, возвращенные fplot.

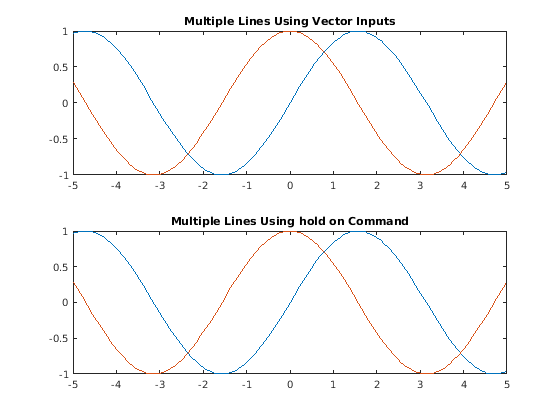

Разделите фигуру на два подграфика с помощью subplot. На первом подграфике, графике $$\sin (x)$$ и $$\mathrm{потому\; что}(x)$$ использование векторного входа. На втором подграфике, графике $$\sin (x)$$ и $$\mathrm{потому\; что}(x)$$ использование hold on.

syms x
subplot(2,1,1)
fplot([sin(x) cos(x)])
title('Multiple Lines Using Vector Inputs')

subplot(2,1,2)
fplot(sin(x))
hold on
fplot(cos(x))
title('Multiple Lines Using hold on Command')

hold off

Измените свойства строки и маркеры отображения

Постройте три синусоиды со сдвигом фазы между каждой строкой. Для первой строки используйте linewidth 2. Для второго задайте пунктирный стиль красной линии с круговыми маркерами. Для третьего задайте голубой стиль штрихпунктирной линии с маркерами звездочки. Отобразите легенду.

syms x
fplot(sin(x+pi/5),'Linewidth',2)
hold on
fplot(sin(x-pi/5),'--or')
fplot(sin(x),'-.*c')
legend('show','Location','best')
hold off

Управляйте разрешением графика

Управляйте разрешением графика при помощи опции MeshDensity. Увеличение MeshDensity может сделать более сглаженные, более точные графики, в то время как уменьшение его может увеличить скорость графического вывода.

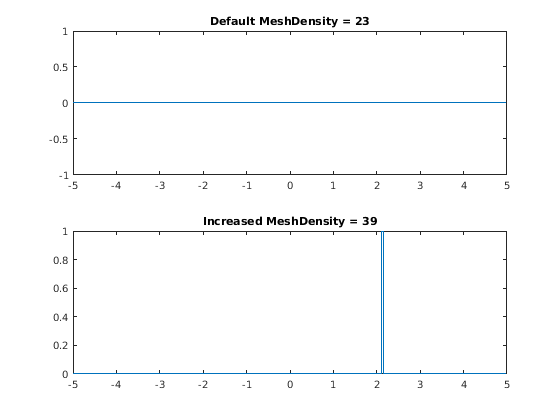

Разделите фигуру на два при помощи subplot. В первом подграфике постройте ступенчатую функцию от x = 2.1 до x = 2.15. Разрешение графика является слишком низким, чтобы обнаружить ступенчатую функцию. Устраните эту проблему путем увеличения MeshDensity до 39 во втором подграфике. График теперь обнаруживает ступенчатую функцию и показывает, что путем увеличения MeshDensity вы увеличили разрешение графика.

syms x
stepFn = rectangularPulse(2.1, 2.15, x);

subplot(2,1,1)
fplot(stepFn);
title('Default MeshDensity = 23')

subplot(2,1,2)
fplot(stepFn,'MeshDensity',39);
title('Increased MeshDensity = 39')

Измените график после создания

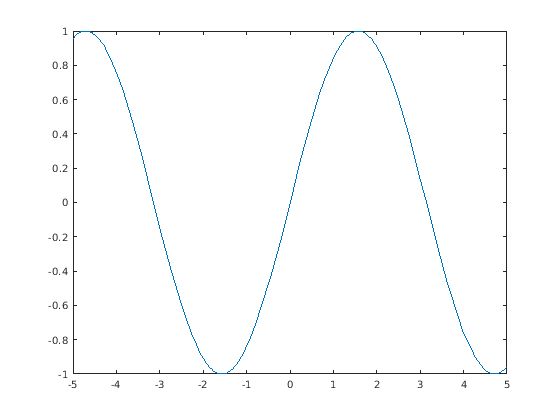

Постройте sin(x). Задайте вывод, чтобы заставить fplot возвратить объект графика.

syms x
h = fplot(sin(x))

h =
  FunctionLine with properties:

     Function: [1x1 sym]
        Color: [0 0.4470 0.7410]
    LineStyle: '-'
    LineWidth: 0.5000

  Show all properties

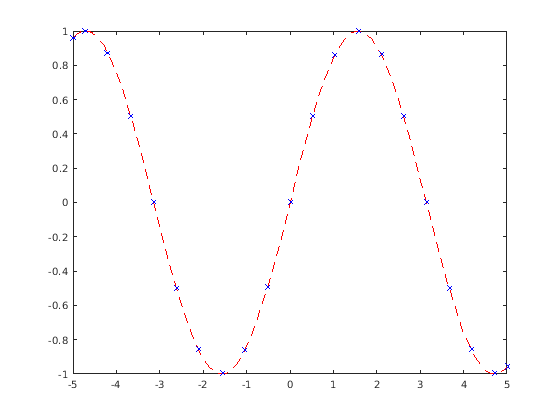

Измените синюю строку по умолчанию на пунктирную красную линию при помощи записи через точку, чтобы установить свойства. Точно так же добавьте маркеры 'x' и выберите цвет маркера к синему.

h.LineStyle = '--';
h.Color = 'r';
h.Marker = 'x';
h.MarkerEdgeColor = 'b';

Добавление заголовка и подписей по осям и метки деления формата

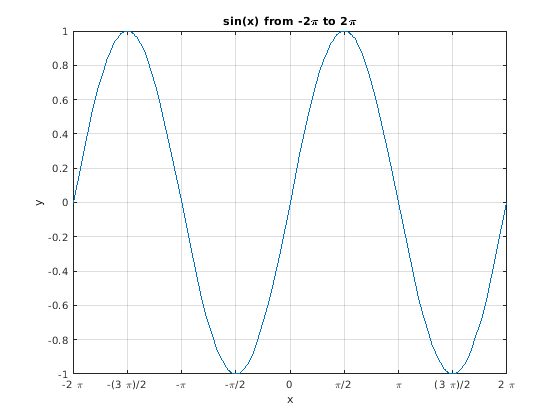

Для $$x$$ от $$-2\pi$$ к $$2\pi$$график $$\sin (x)$$. Добавьте заголовок и подписи по осям. Создайте метки деления оси X путем охвата пределов оси X с промежутками в pi/2. Отобразите эти метки деления при помощи свойства XTick. Создайте метки оси X при помощи arrayfun, чтобы применить texlabel к S. Отобразите эти метки при помощи свойства XTickLabel.

Чтобы использовать LATEX в графиках, смотрите latex.

syms x
fplot(sin(x),[-2*pi 2*pi])
grid on
title('sin(x) from -2\pi to 2\pi')
xlabel('x')
ylabel('y')

ax = gca;
S = sym(ax.XLim(1):pi/2:ax.XLim(2));
ax.XTick = double(S);
ax.XTickLabel = arrayfun(@texlabel,S,'UniformOutput',false);

Переоценка на изменении масштаба

Когда вы масштабируете в график, fplot переоценивает график автоматически. Эта переоценка на изменении масштаба показывает скрытую деталь в меньших масштабах.

Постройте x^3*sin(1/x) для -2 < x < 2 и -0.02 < y < 0.02. Увеличьте масштаб графика с помощью zoom и перерисуйте график с помощью drawnow. Из-за переоценки на изменении масштаба fplot показывает деталь меньшего масштаба. Повторите изменение масштаба 6 раз, чтобы посмотреть детали меньшего масштаба. Чтобы проигрывать анимацию, нажмите на изображение.

syms x
fplot(x^3*sin(1/x));
axis([-2 2 -0.02 0.02]);
for i=1:6
    zoom(1.7)
    pause(0.5)
end

Создание анимаций

Создайте анимации путем изменения отображенного выражения с помощью Function, XFunction и свойств YFunction и затем при помощи drawnow, чтобы обновить график. Чтобы экспортировать в GIF, смотрите imwrite.

Путем варьирования переменной i от 0,1 до 3, анимируйте параметрическую кривую

Чтобы проигрывать анимацию, нажмите на изображение.

syms t
fp = fplot(t, t);
axis([-15 15 -15 15])
for i=0.1:0.05:3
    fp.XFunction = i.*t.*sin(i*t);
    fp.YFunction = i.*t.*cos(i*t);
    drawnow
end
