detectFASTFeatures

Обнаружьте углы с помощью Алгоритма FAST и возвратите объект cornerPoints

Синтаксис

points = detectFASTFeatures(I)
points = detectFASTFeatures(I,Name,Value)

Описание

пример

points = detectFASTFeatures(I) возвращает объект cornerPoints, points. Объект содержит информацию о характерных точках, обнаруженных в 2D полутоновом входном изображении, I. Функция detectFASTFeatures использует алгоритм от ускоренного теста сегмента (FAST) Функций, чтобы найти характерные точки.

points = detectFASTFeatures(I,Name,Value) дополнительные опции использования заданы одним или несколькими аргументами пары Name,Value.

Примеры

свернуть все

Чтение изображения.

I = imread('cameraman.tif');

Найдите углы.

corners = detectFASTFeatures(I);

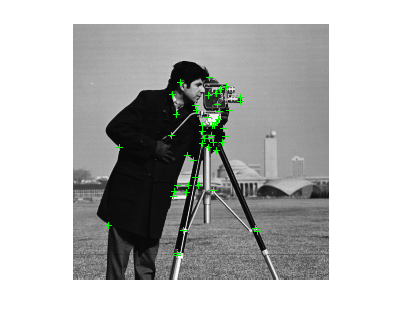

Отобразите результаты.

imshow(I); hold on;
plot(corners.selectStrongest(50));

Входные параметры

свернуть все

Введите изображение, заданное в 2D шкале полутонов. Входное изображение должно быть действительным и неразреженным.

Типы данных: single | double | int16 | uint8 | uint16 | logical

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MinQuality', '0.01', 'ROI', [50,150,100,200] указывает, что детектор должен использовать 1%-е минимальное принятое качество углов в обозначенной видимой области. Эта видимая область расположена в x =50, y =150. ROI имеет ширину пикселей 100 и высоту пикселей 200.

Минимальное принятое качество углов, заданных как пара, разделенная запятой, состоящая из 'MinQuality' и скалярного значения в области значений [0,1].

Минимальное принятое качество углов представляет часть максимального углового метрического значения в изображении. Большие значения могут использоваться, чтобы удалить ошибочные углы.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Минимальное различие в интенсивности между углом и окружающей областью, заданной как пара, разделенная запятой, состоящая из 'MinContrast' и скалярного значения в области значений (0,1).

Минимальная интенсивность представляет часть максимального значения класса изображений. Увеличение значения сокращает количество обнаруженных углов.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Прямоугольная область для углового обнаружения, заданного как пара, разделенная запятой, состоящая из 'ROI' и вектор формата [x y width height]. Первые два целочисленных значения [x y] представляют местоположение верхнего левого угла видимой области. Последние два целочисленных значения представляют ширину и высоту.

Пример: 'ROI', [50,150,100,200]

Выходные аргументы

свернуть все

Объект угловых точек, возвращенный как объект cornerPoints. Объект содержит информацию о характерных точках, обнаруженных в 2D полутоновом входном изображении.

Ссылки

[1] Rosten, E. и Т. Драммонд. "Плавя Точки и Строки для Высокоэффективного Отслеживания", Продолжения Международной конференции IEEE по вопросам Компьютерного зрения, Издание 2 (октябрь 2005): стр 1508–1511.

Расширенные возможности

Введенный в R2013a
