reflectorGrid

Создайте сетку поддержанная отражателем антенна

расширьте все на странице

Описание

reflectorGrid объект создает сетку поддержанная отражателем антенна. Отражатель сетки использует сетку параллельных проводов или панелей, ориентированных в одном направлении. Отражатели сетки могут использоваться в качестве антенн с высоким коэффициентом усиления в коммуникациях "точка-точка".

Grid reflector antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = reflectorGrid
ant = reflectorGrid(Name,Value)

Описание

пример

ant = reflectorGrid создает сетку поддержанная отражателем антенна. Объект антенны по умолчанию имеет возбудитель как диполь с точкой канала, расположенной в начале координат на плоскости X-Y, и размерности антенны выбраны для рабочей частоты 1 ГГц.

пример

ant = reflectorGrid(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, reflectorGrid('GroundPlaneWidth',0.6) создает отражатель сетки с шириной 0,6 метров. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Антенна, используемая в качестве возбудителя в виде одноэлементного antenna возразите как dipole, horn и так далее.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole('Length',0.1409,'Width',0.02,'FeedOffset',0,'Tilt',90,'TiltAxis',[0 1 0])

Расстояние между отражателем и возбудителем в виде положительной скалярной величины в метрах.

Пример: 'Spacing',0.259

Пример: ant.Spacing = 0.195

Типы данных: double

Длина отражателя вдоль Оси X в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneLength',0.6

Пример: ant.GroundPlaneLength = 0.18

Типы данных: double

Ширина отражателя вдоль Оси Y в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneWidth',0.6

Пример: ant.GroundPlaneWidth = 0.18

Типы данных: double

Тип сетки использовал в отражателе в виде любого следующего:

  • 'H' — сетки располагаются горизонтально в отражателе.

  • 'V' — сетки располагаются вертикально в отражателе.

  • 'HV' или 'VH' — сетки располагаются и горизонтально и вертикально в отражателе.

Пример: 'GridType','H'

Пример: ant.GridType = 'V'

Типы данных: char

Расстояние между этими двумя ячейками сетки в виде положительной скалярной величины в метрах.

Пример: 'GridSpacing',0.018

Пример: ant.GridSpacing = 0.014

Типы данных: double

Ширина каждой ячейки сетки в виде положительной скалярной величины в метрах.

Пример: 'GridWidth',0.3

Пример: ant.GridWidth = 0.28

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersS-объект-параметра
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
rcsВычислите и постройте радарное сечение (RCS) платформы, антенны или массива
numGridsToSpacingВычислите интервал сетки в сетке для reflectorGrid объект

Примеры

свернуть все

Скрипт Open Live Script

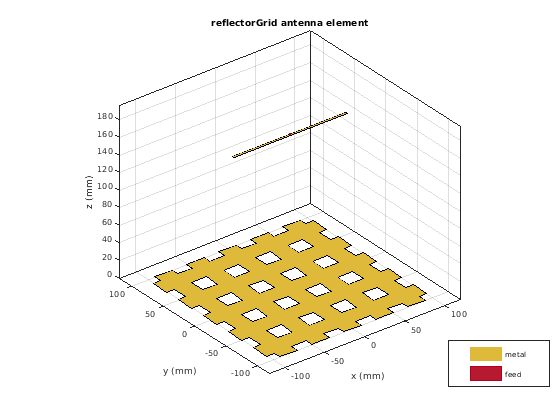

Создайте и просмотрите сетку поддержанный отражателем объект антенны со свойствами по умолчанию.

ant = reflectorGrid;
show(ant)

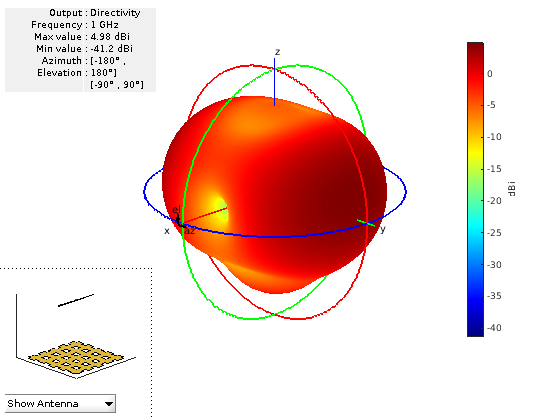

Постройте диаграмму направленности антенны на уровне 1 ГГц.

pattern(ant,1e9)

Скрипт Open Live Script

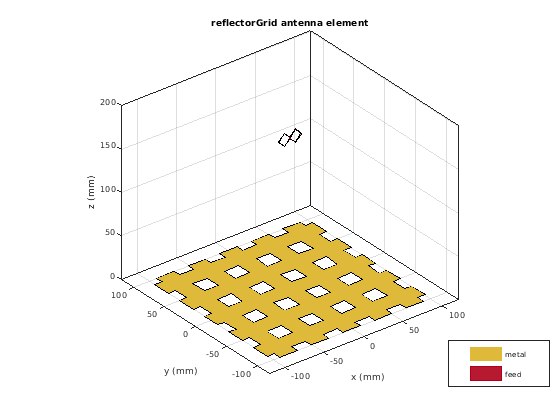

Создайте и просмотрите сетку поддержанная отражателем biquad антенна с длиной руки 0,01 метров.

d = biquad('ArmLength',0.01);
h = reflectorGrid('Exciter',d);
show(h)

Постройте диаграмму направленности антенны на уровне 0,6 ГГц.

pattern(h,0.6e9)

Скрипт Open Live Script

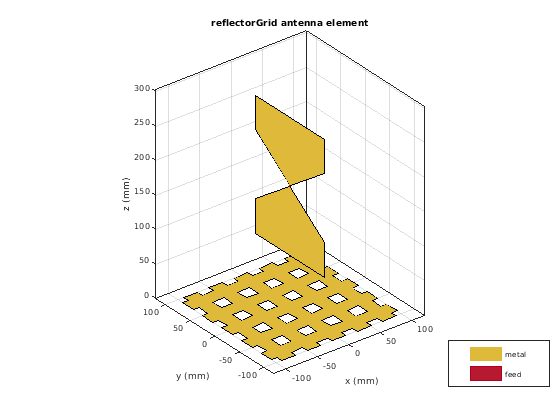

Создайте и просмотрите сетку испеченная отражателем дипольная штыревая антенна в форме лопасти.

d = dipoleBlade('Length',0.1,'TaperLength',0.05,'FeedGap',0.002);
h = reflectorGrid('Exciter',d);
show(h)

Измените тип сетки от 'HV' к 'H'.

h.GridType = 'H';

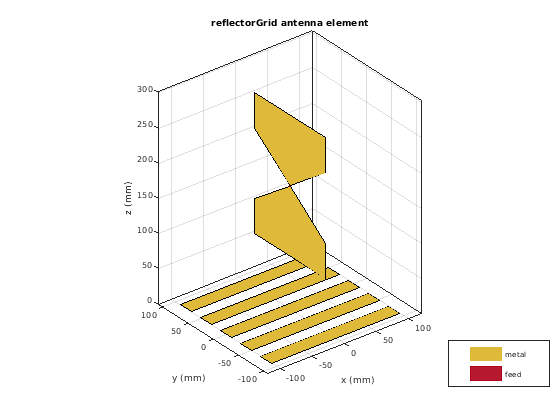

Просмотрите антенну с типом сетки 'H'.

show(h)

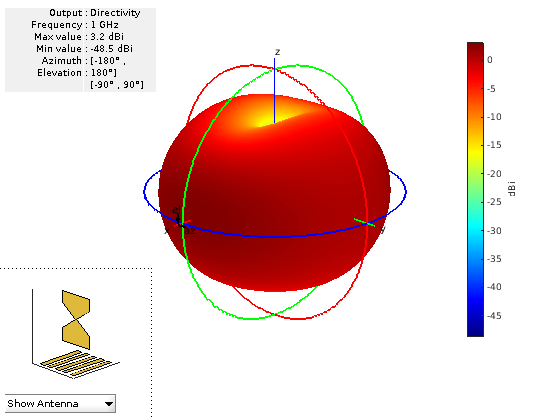

Постройте диаграмму направленности на уровне 1 ГГц.

pattern(h,1e9)

Ссылки

[1] Balanis, Теория Константина А. Антенны: Анализ и проектирование. 3-й редактор Хобокен, NJ: Джон Вайли, 2005.
