eggCrate

Создайте массив ящика яйца антенных элементов Vivaldi

расширьте все на странице

    Описание

    Объект eggCrate создает массив антенных элементов Vivaldi, расположенных в прямоугольной структуре ящика яйца. Массивы ящика яйца используются в приложениях фазированной решетки в радиолокационных системах.

    Egg crate geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    array = eggCrate
    array = eggCrate(Name,Value)

    Описание

    пример

    array = eggCrate создает массив антенных элементов Vivaldi, расположенных в прямоугольной структуре ящика яйца в плоскости X-Y на рабочей частоте 825 МГц.

    пример

    array = eggCrate(Name,Value) дополнительные свойства наборов с помощью пар "имя-значение". Например, arr = eggCrate('Element', vivaldiOffsetCavity) создает массив ящика яйца смещения антенные элементы Vivaldi.

    Свойства

    развернуть все

    Антенна Vivaldi в виде vivaldi или vivaldiOffsetCavity объект..

    Пример: 'Element',vivaldi

    Количество строк и столбцов в яйце упаковывает массив в ящики в виде двухэлементного вектора.

    Примечание

    Можно использовать NumElements для, определяет количество антенных элементов Vivaldi в массиве ящика яйца.

    Пример: 'Size',[4 4]

    Типы данных: double

    Разрядка между антенными элементами Vivaldi в виде двухэлементного вектора с каждым элементом в метрах. Первый элемент в векторе представляет интервал между элементами Vivaldi вдоль оси X. Второй элемент представляет интервал между элементами Vivaldi вдоль оси Y.

    Пример: 'Gap',[0.1 0.2]

    Типы данных: double

    Величина напряжения применилась к каналу в виде как положительная скалярная величина или вектор из положительных элементов в вольтах. Если вы задаете вектор, вектор должен быть одного размера с 'NumElements'.

    Пример: 'FeedVoltage',2

    Типы данных: double

    Сдвиг фазы для каждого элемента в массиве в виде действительного скаляра или вектора из действительных элементов в градусах. Если вы задаете вектор, вектор должен быть одного размера с 'NumElements'.

    Пример: 'FeedPhase',-12

    Типы данных: double

    Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90,

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Наклонная ось массива в виде:

    • Трехэлементные векторы из Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае массив вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: array.TiltAxis = 'Z'

    Типы данных: double

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    infoОтобразите информацию об антенне или массиве
    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersS-объект-параметра

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте массив ящика яйца по умолчанию.

    eca = eggCrate
    eca =
  eggCrate with properties:

        Element: [1x1 vivaldi]
           Size: [2 2]
            Gap: [0 0]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

    Просмотрите массив с помощью show функция.

    show(eca)

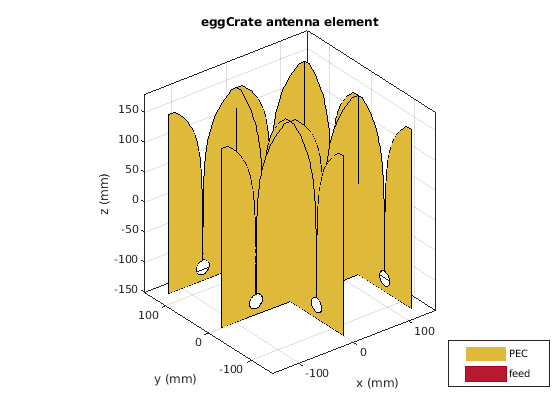

    Figure contains an axes. The axes with title eggCrate antenna element contains 24 objects of type patch, surface. These objects represent PEC, feed.

    Постройте диаграмму направленности массива ящика яйца на частоте 825 МГц.

    pattern(eca,825e6)

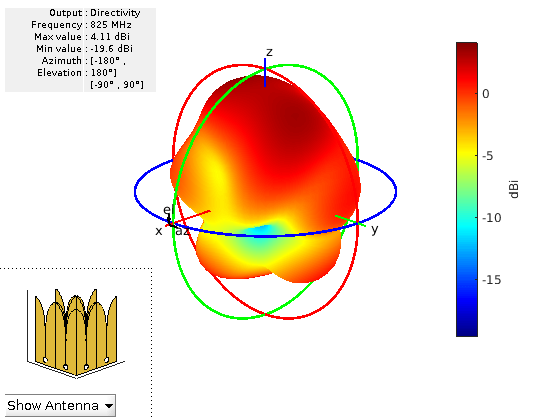

    Figure contains an axes and other objects of type uicontrol. The axes contains 24 objects of type patch, surface.

    Скрипт Open Live Script

    Создайте массив ящика яйца 2 на 2 с интервалом 20 мм между элементами Vivaldi.

    eca = eggCrate('Size',[2 2],'Gap',[20e-3 20e-3])
    eca =
  eggCrate with properties:

        Element: [1x1 vivaldi]
           Size: [2 2]
            Gap: [0.0200 0.0200]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

    Просмотрите массив с помощью show функция.

    show(eca)

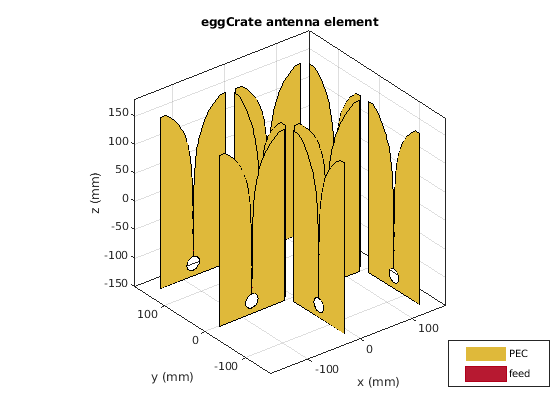

    Figure contains an axes. The axes with title eggCrate antenna element contains 24 objects of type patch, surface. These objects represent PEC, feed.

    Постройте диаграмму направленности массива на частоте 0,9 ГГц.

    pattern(eca,0.9e9)

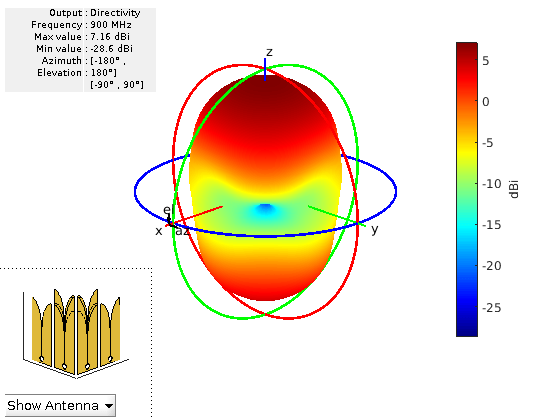

    Figure contains an axes and other objects of type uicontrol. The axes contains 24 objects of type patch, surface.

    Скрипт Open Live Script

    Создайте массив ящика яйца 1 на 4 с vivaldiOffsetCavity элементы.

    eca = eggCrate('Element',vivaldiOffsetCavity,'Size',[1 4])
    eca =
  eggCrate with properties:

        Element: [1x1 vivaldiOffsetCavity]
           Size: [1 4]
            Gap: [0 0]
    FeedVoltage: 1
      FeedPhase: 0
           Tilt: 0
       TiltAxis: [1 0 0]

    Просмотрите массив с помощью show функция.

    show(eca)

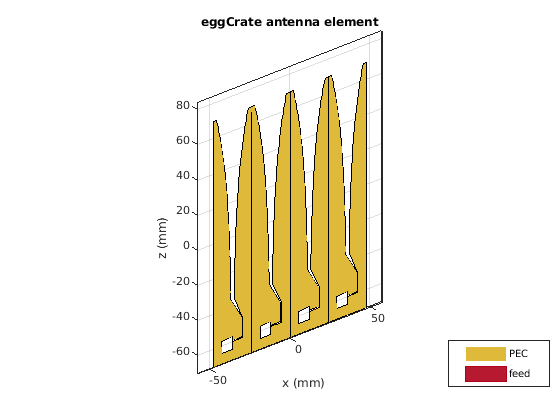

    Figure contains an axes. The axes with title eggCrate antenna element contains 12 objects of type patch, surface. These objects represent PEC, feed.

    Постройте S-параметры массива по частотному диапазону 14 - 17 ГГц.

    s = sparameters(eca,linspace(14e9,17e9,41));
rfplot(s)

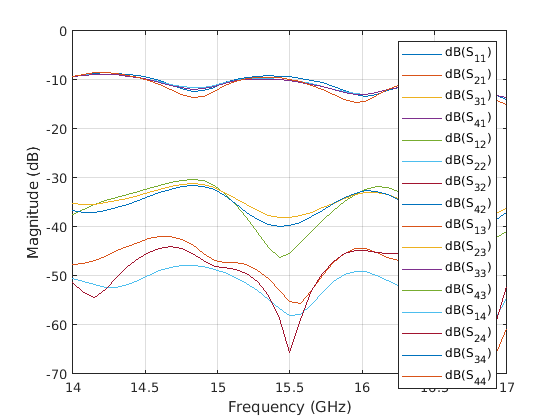

    Figure contains an axes. The axes contains 16 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{31}), dB(S_{41}), dB(S_{12}), dB(S_{22}), dB(S_{32}), dB(S_{42}), dB(S_{13}), dB(S_{23}), dB(S_{33}), dB(S_{43}), dB(S_{14}), dB(S_{24}), dB(S_{34}), dB(S_{44}).

    Больше о

    развернуть все

    Ссылки

    [1] Чу, Hao-легкое, Гэншьям Мишра и Сатиш К. Шарма. “Двойной Поляризованный Широкополосный Vivaldi 4x4 Апертура Антенны Подрешетки для 5G Крупные Панели MIMO с Одновременным Несколько Лучей”. На 2 018 18-х Международных Симпозиумах по Технологии Антенны и Прикладному Электромагнетизму (ANTEM), 1–2. Ватерлоо, ON: IEEE, 2018. https://doi.org/10.1109/ANTEM.2018.8572871.

    [2] Р. Хэнель и Д. Плеттемайер, "Поляризованный двойным образом массив Vivaldi для X-и Ku-полосы", Продолжения 2 012 IEEE Международный Симпозиум по Антеннам и Распространению, 2012, стр 1-2.

    [3] Ян, J., С. Годжинени, Бруно Кэмпс-Рэга и Дж. Брозена. “Поляризованный двойным образом 2–18-GHz Массив Vivaldi для Бортовых Радарных Измерений Снега”. Транзакции IEEE на Антеннах и Распространении, 2016, издание 64, стр 781-785.
