vivaldiOffsetCavity

Создайте антенну Vivaldi с прямоугольной или круговой полостью смещения

расширьте все на странице

    Описание

    vivaldiOffsetCavity объект создает антенну Vivaldi с прямоугольной или круговой полостью смещения на экспоненциальной или линейной наземной плоскости заострения. Антенна полости смещения Vivaldi имеет металлическую структуру, которая помогает антенне избежать недостатков диаметрально противоположной антенны Vivaldi как большая микрополосковая потеря, объединить установку и интегрирование. Широкополосные характеристики антенны полости смещения Vivaldi делают его подходящим для ультраширокополосных приложений фазированной решетки используемый в авиации и космических технологиях.

    Offset cavity Vivaldi antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    vi = vivaldiOffsetCavity
    vi = vivaldiOffsetCavity(Name,Value)

    Описание

    пример

    vi = vivaldiOffsetCavity создает антенну Vivaldi по умолчанию с прямоугольной полостью смещения на экспоненциальной наземной плоскости заострения. По умолчанию антенна действует в частотном диапазоне 16-21 ГГц и расположена в xy - плоскость.

    пример

    vi = vivaldiOffsetCavity(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = vivaldiOffsetCavity('CavityShape','Circular') создает антенну Vivaldi с круговой полостью смещения.

    Свойства

    развернуть все

    Длина заострения, измеренная от перекрестной конечной точки заострения в виде положительной скалярной величины в метрах.

    Пример: 'TaperLength',200e-3

    Апертурная ширина антенны Vivaldi в виде положительной скалярной величины в метрах.

    Пример: 'ApertureWidth',3e-3

    Заострение вводный уровень, измеренный от перекрестной конечной точки заострения в виде положительной скалярной величины. Это свойство определяет уровень в который переходы метки от TaperedSlotWidth к апертуре. Когда OpeningRate 0, метка имеет линейный профиль, создающий линейный клиновидный паз. Для других значений это имеет другие значения, это имеет экспоненциальный профиль.

    Пример: 'OpeningRate',0.3

    Типы данных: double

    Ширина клиновидного конца в виде положительной скалярной величины в метрах.

    Пример: 'TaperedSlotWidth',0.003

    Типы данных: double

    Длина перекрестного заострения в виде положительной скалярной величины в метрах.

    Пример: 'CrossTaperLength',2

    Типы данных: double

    Расстояние со знаком от середины TaperedSlotWidth вдоль y - ось в виде скаляра с действительным знаком в метрах.

    Пример: 'TaperOffset',0.03

    Типы данных: double

    Ширина линии паза в виде скаляра в метрах.

    Пример: 'SlotLineWidth',0.0002

    Типы данных: double

    Расстояние перехода от полости до перекрестного заострения в виде скаляра в метрах.

    Пример: 'CavityToTaperSpacing',0.003

    Типы данных: double

    Форма полости в виде символьного массива. Размерности полости могут быть изменены с помощью свойств Circular Cavity и Rectangular Cavity.

    Пример: 'CavityShape','Circular'

    Типы данных: char

    Расстояние от точки канала антенны вдоль направления X и Y в виде двухэлементного вектора в метрах. Первым элементом вектора является расстояние от точки канала до левого края полости вдоль x - ось. Вторым элементом вектора является расстояние от точки канала до базового края полости вдоль y - ось.

    Пример: 'CavityOffset',[0.01 0.01]

    Типы данных: double

    Оснуйте плоскую длину в виде положительной скалярной величины в метрах. По умолчанию наземная длина плоскости измеряется вдоль x - ось.

    Пример: 'GroundPlaneLength',2

    Типы данных: double

    Оснуйте плоскую ширину в виде положительной скалярной величины в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y.

    Пример: 'GroundPlaneWidth',4

    Типы данных: double

    Расстояние со знаком от линии симметрии GroundPlaneWidth к каналу указывают в виде скаляра с действительным знаком в метрах.

    Пример: 'FeedOffset',0.001

    Типы данных: double

    Тип металла, используемого в качестве проводника в виде metal объект. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Наклонная ось антенны в виде:

    • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Круговая полость

    Круговой диаметр полости в виде положительной скалярной величины в метрах. Это свойство отображается если CavityShape набор 'Circular'.

    Пример: 'CavityDiameter',0.05

    Типы данных: double

    Прямоугольная полость

    Длина прямоугольной полости в виде положительной скалярной величины в метрах. Это свойство отображается если CavityShape набор 'Rectangular'.

    Пример: 'CavityLength',0.003

    Типы данных: double

    Ширина прямоугольной полости в виде положительной скалярной величины в метрах. Это свойство отображается если CavityShape набор 'Rectangular'.

    Пример: 'CavityWidth',0.002

    Типы данных: double

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    infoОтобразите информацию об антенне или массиве
    axialRatioКоэффициент эллиптичности антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
    efficiencyКПД излучения антенны
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените режим mesh структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersS-объект-параметра
    vswrНапряжение постоянное отношение волны антенны

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте антенну Vivaldi по умолчанию с полостью смещения.

    ant = vivaldiOffsetCavity
    ant =
  vivaldiOffsetCavity with properties:

             TaperLength: 0.1050
           ApertureWidth: 0.0200
             OpeningRate: 25
        TaperedSlotWidth: 0.0020
        CrossTaperLength: 0.0131
             TaperOffset: -0.0063
           SlotLineWidth: 5.0000e-04
    CavityToTaperSpacing: 0.0107
             CavityShape: 'Rectangular'
            CavityLength: 0.0073
             CavityWidth: 0.0066
            CavityOffset: [0.0048 0.0030]
       GroundPlaneLength: 0.1400
        GroundPlaneWidth: 0.0240
              FeedOffset: -0.0030
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title vivaldiOffsetCavity antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

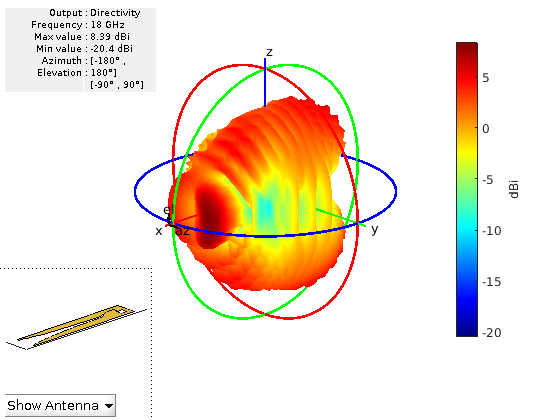

    Постройте диаграмму направленности антенны на частоте 18 ГГц.

    pattern(ant,18e9)

    Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

    Скрипт Open Live Script

    Создайте антенну Vivaldi со смещением прямоугольная полость.

    ant = vivaldiOffsetCavity('CavityOffset',[0.006 0.003])
    ant =
  vivaldiOffsetCavity with properties:

             TaperLength: 0.1050
           ApertureWidth: 0.0200
             OpeningRate: 25
        TaperedSlotWidth: 0.0020
        CrossTaperLength: 0.0131
             TaperOffset: -0.0063
           SlotLineWidth: 5.0000e-04
    CavityToTaperSpacing: 0.0107
             CavityShape: 'Rectangular'
            CavityLength: 0.0073
             CavityWidth: 0.0066
            CavityOffset: [0.0060 0.0030]
       GroundPlaneLength: 0.1400
        GroundPlaneWidth: 0.0240
              FeedOffset: -0.0030
               Conductor: [1x1 metal]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

    Представление использование антенны показывает функцию.

    show(ant)

    Figure contains an axes. The axes with title vivaldiOffsetCavity antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

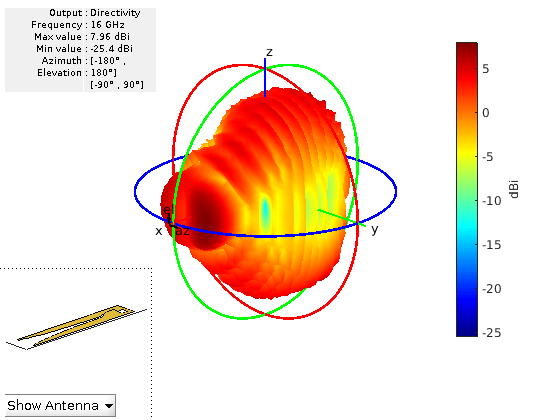

    Постройте диаграмму направленности антенны на частоте 16 ГГц.

    pattern(ant,16e9)

    Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

    Скрипт Open Live Script

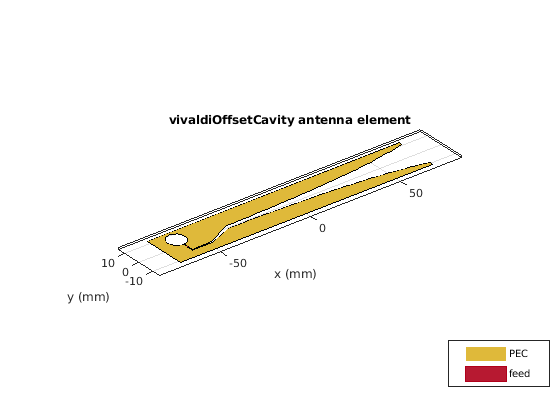

    Создайте и визуализируйте антенну Vivaldi с круговой полостью.

    ant = vivaldiOffsetCavity('CavityShape','Circular');
show(ant)

    Figure contains an axes. The axes with title vivaldiOffsetCavity antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

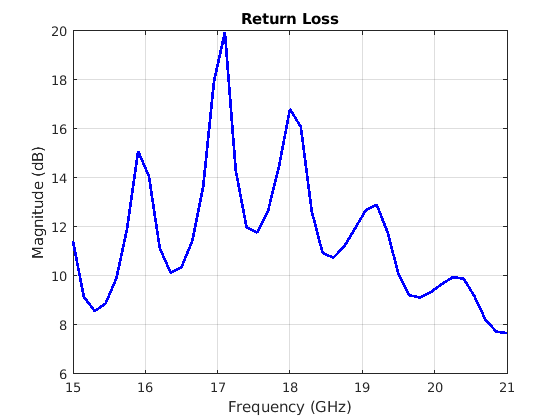

    Plot the return loss of the antenna over a frequency range of 15 GHz-20 GHz.

    returnLoss(ant,linspace(15e9,21e9,41))

    Figure contains an axes. The axes with title Return Loss contains an object of type line.

    Ссылки

    [1] Кс. Ма, С. Цэн, К. Сяо и Л. Динг. "Проект Цельнометаллической Антенны Фазированной решетки Vivaldi", IEEE 3-я Международная конференция по вопросам Обработки сигналов и Обработки изображений (ICSIP), 2018, стр 547-551, doi: 10.1109/SIPROCESS.2018.8600487.

    [2] К. Л. Прасанна, М. Бхэгья Лакшми и Н. Н. Сэстри. "Parametric Analysis & Design Всего Металла Антенна Vivaldi, Покрывающая 3.0-18 ГГц для DF и Приложений Фазированной решетки", Прогресс Исследования Электромагнетизма C, издание 92 (апрель 2019): стр 57-69. doi:10.2528/PIERC19020601
