Синусоидальный поиск

Реализация синусоидальных и косинусных функций с использованием табличного подхода поиска

развернуть все на странице
  • Библиотека:

  • Блок управления двигателем/элементы управления/математические преобразования

Описание

Блок синусоидального и косинусного поиска реализует синусоидальные и косинусные функции, используя заданный входной сигнал положения или фазы.

Блок использует подход таблицы поиска для оптимизированного выполнения кода. Можно указать количество точек таблицы подстановки в параметре Число точек данных таблицы подстановки.

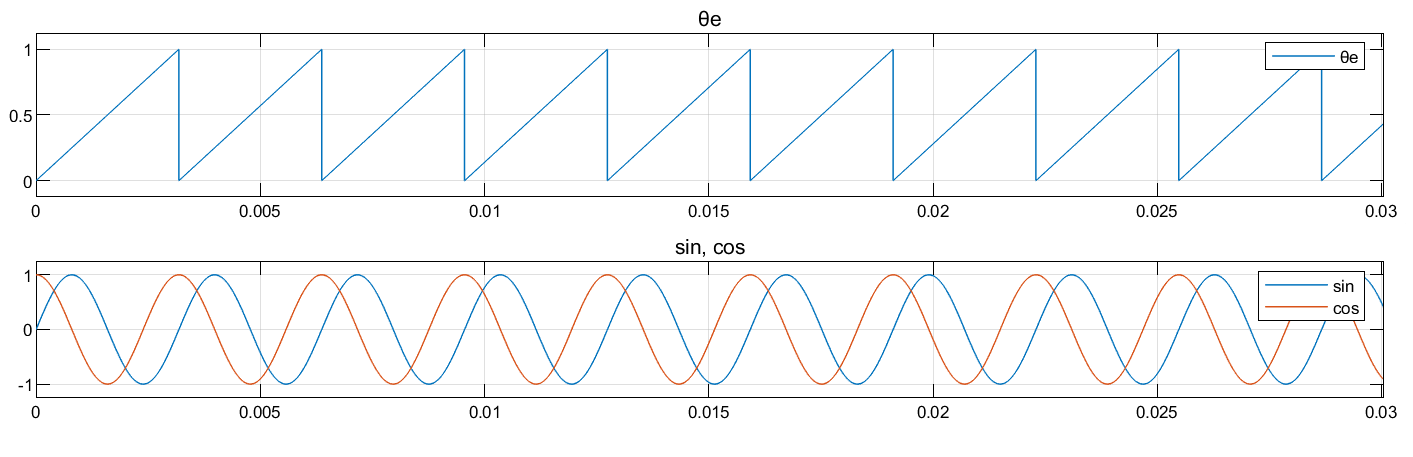

На этом рисунке показано входное положение и сгенерированные синусоидальные и косинусные выходные сигналы:

Порты

Вход

развернуть все

Положение или фазовое значение сигнала опорного напряжения, заданного как скалярное в единицах, радианах или градусах.

Типы данных: single | double | fixed point

Продукция

развернуть все

Синусоидальный выходной сигнал с частотой, идентичной положению или фазовому сигналу (θe) частота.

Типы данных: single | double | fixed point

Косинусный выходной сигнал с частотой, идентичной положению или фазовому сигналу (θe) частота.

Типы данных: single | double | fixed point

Параметры

развернуть все

Единица измерения положения входного опорного напряжения.

Размер массива таблицы подстановки.

Примеры модели

Field-Oriented Control of Induction Motor Using Speed Sensor

Полевое управление асинхронным двигателем с помощью датчика скорости

Реализует метод полевого управления (FOC) для управления скоростью трехфазного асинхронного двигателя переменного тока (ACIM). Алгоритм ВОК требует обратной связи частоты вращения ротора, которая получается в этом примере с помощью квадратурного датчика кодирования. Дополнительные сведения о ВОК см. в разделе Полевое управление (ВОК).

Field-Weakening Control (with MTPA) of PMSM

Управление ослаблением поля (с MTPA) PMSM

Реализует технологию полевого управления (ВОК) для управления крутящим моментом и скоростью трехфазного синхронного двигателя с постоянными магнитами (PMSM). Алгоритм ВОК требует обратной связи по положению ротора, которая получается квадратурным датчиком кодирования. Дополнительные сведения о ВОК см. в разделе Полевое управление (ВОК).

Field-Oriented Control of PMSM Using Hall Sensor

Полевое управление PMSM с помощью датчика Холла

Реализует метод полевого управления (ВОК) для управления скоростью трехфазного синхронного двигателя с постоянными магнитами (ПМСМ). Алгоритм ВОК требует обратной связи по положению ротора, которая получается датчиком Холла. Дополнительные сведения о ВОК см. в разделе Полевое управление (ВОК).

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

| | |

Темы

Представлен в R2020a

Документация по блокам управления двигателем
