Задать настройки анимации Simulink 3D

Откроется программа Simulink ® 3D Animation™ с настройками по умолчанию. Вы можете изменить эти настройки так, чтобы в следующий раз Вы открыли интерфейс Simulink 3D Animation, такой как 3D Мировой Редактор, связанные предпочтения вступают в силу. Используйте один из следующих подходов:

На панели инструментов MATLAB ® на вкладке Главная в разделе Среда выберите Настройки > Simulink 3D Animation.
В командной строке MATLAB используйте следующие функции:
- Общие настройки Simulink 3D Animation - vrsetpref и vrgetpref функции
- Для настроек виртуальных фигур - set и get функции
- Для предпочтений виртуального мира - vrworld/set и vrworld/edit функции

Совет

В диалоговом окне настроек отображается подмножество настроек, которые можно задать с помощью функций MATLAB.

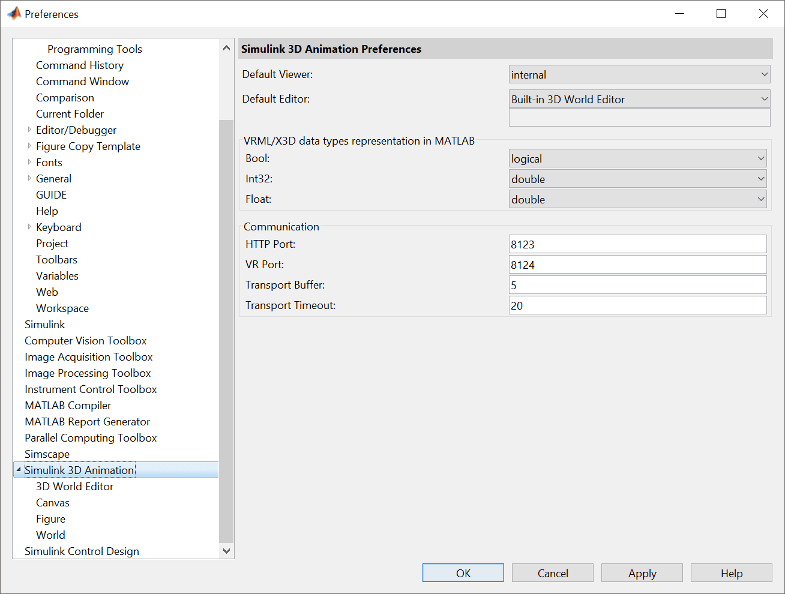

Диалоговое окно «Настройки анимации Simulink 3D»

Главное диалоговое окно предназначено для общих настроек Simulink 3D Animation.

Предпочтение	Стоимость	Описание
Средство просмотра по умолчанию	`internal` \|`web` По умолчанию: `'internal'`	Указывает, какое средство просмотра используется для просмотра виртуального мира. Средство просмотра анимации Simulink 3D по умолчанию используется, если для настройки задано значение `internal`. Веб-браузер используется, если для этой настройки задано значение `web`.
Редактор по умолчанию	`Built-in 3D World Editor`\| `V-Realm Builder` \| `MATLAB Editor` \| `Custom`	Указывает, какой редактор виртуального мира следует использовать. Путь к редактору виртуального мира. Если этот путь пуст, используется редактор MATLAB. Параметр path активен только при выборе `Custom` вариант. Чтобы открыть файл виртуального мира в стороннем редакторе, не используйте `vredit` команда. Например, чтобы открыть виртуальный мир в редакторе Ligos ® V-Realm Builder: Задайте для редактора по умолчанию V-Realm Builder. В MATLAB введите: vrsetpref('Editor','VREALM'); Чтобы открыть файл в редакторе V-Realm, в MATLAB перейдите к файлу виртуального мира, щелкните правой кнопкой мыши и выберите Изменить. Примечание* `vredit` команда открывает 3D Мирового Редактора, независимо от редактора по умолчанию предпочтительная настройка.
Bool	`logical` `\|` `char` По умолчанию: `logical`	Определяет обработку виртуального мира `Bool` тип данных для `vrnode/setfield` и `vrnode/getfield`. Если установлено значение `logical`, виртуальный мир `Bool` возвращается в виде логического значения. Если установлено значение `char`, `Bool` возвращен тип данных `'on'` или `'off'`.
Int32	`int32` \| `double` По умолчанию: `double`	Определяет обработку виртуального мира `Int32` тип данных для `vrnode/setfield` и `vrnode/getfield`. Если установлено значение `int32`, виртуальный мир `Int32` тип данных возвращается как `'int32'`. Если установлено значение `double`, `Int32` тип данных возвращается как `'double'`.
Плавание	`'single'` \| `'double'` По умолчанию: `'double'`	Определяет обработку виртуального мира `float` тип данных для `vrnode/setfield` и `vrnode/getfield`. Если установлено значение `single`, виртуальный мир `Float` и `Color` типы данных возвращаются как `'single'`. Если установлено значение `double`, `Float` и `Color` типы данных возвращаются как `'double'`.
Порт HTTP	Числовой По умолчанию: 8123	Номер IP-порта, используемый для доступа к серверу Simulink 3D Animation через Интернет через HTTP. При изменении этой настройки перезапустите программное обеспечение MATLAB до вступления изменения в силу.
Порт VR	Числовой По умолчанию: 8124	IP-порт, используемый для связи между сервером Simulink 3D Animation и его клиентами. При изменении этой настройки перезапустите программное обеспечение MATLAB до вступления изменения в силу.
Транспортный буфер	Числовой По умолчанию: 5	Длина транспортного буфера (наложения сетевых пакетов) для связи между сервером Simulink 3D Animation и его клиентами.
Тайм-аут транспорта	Числовой По умолчанию: 20	Время в секундах, в течение которого сервер Simulink 3D Animation ожидает ответа от клиента. Если от клиента нет ответа, сервер Simulink 3D Animation отключается от клиента.

3D мировое предпочтительное диалоговое окно редактора

3D предпочтения Анимации Simulink включают следующие предпочтения 3D Мирового Редактора.

Собственность	Стоимость	Описание
Положение	Укажите местоположение пикселя для нижнего левого угла, ширину и высоту (например, `[96 120 862 960]` По умолчанию: Зависит от текущего разрешения экрана	Задает расположение по умолчанию для редактора мира 3D. Если Вы выбираете, Экономят позицию по выходу, изменениям положения по умолчанию должности 3D Мирового Редактора, используемого, когда Вы в последний раз вышли из него.
Триада	`none\| top left \| top right \| bottom left \| bottom right \| center` По умолчанию: `'bottom left'`	Указывает, где на панели отображения виртуального мира находится триада координатных осей.
Поведение мыши в области просмотра	`navigate \| select` По умолчанию: `navigate`	Указывает, находится ли мышь на панели просмотра в режиме навигации или в режиме выбора (для выделения соответствующих узлов на панели дерева).
Сохранить позицию на выходе	`off \| on` По умолчанию: `on`	Вызывает открытие редактора 3D World в том же месте, где был редактор при последнем выходе из него.
Сохранение макета для каждого файла 3D виртуальной реальности	`off \| on` По умолчанию: `on`	Указывает, запускается ли редактор 3D World Editor с макетом виртуального дисплея по умолчанию или с макетом, как он был при выходе из него ранее. Сохраненный лист содержит параметры вида, точек обзора, навигации и визуализации. Simulink 3D Animation сохраняет макет в отдельном виртуальном файле 3D для восьми файлов.
Подсветка выбранных объектов	`off \| on` По умолчанию: `on`	Указывает, следует ли выделять объекты виртуального мира, выбранные на панели просмотра.

Диалоговое окно «Настройки холста»

Настройки Simulink 3D Animation включают настройку панели «Навигация». Настройки холста применяются к редакторам 3D World Editor, Simulink 3D Animation Viewer и Simulink 3D Animation Web Viewer.

Собственность Стоимость Описание

Собственность	Стоимость	Описание
Панель навигации	`none` \| `minimized` \|`translucent` \| `opaque` По умолчанию: `none`	Управляет внешним видом панели навигации на холсте.

Панель навигации

none | minimized |translucent | opaque

По умолчанию: none

Управляет внешним видом панели навигации на холсте.

Диалоговое окно «Настройки оформления рисунка»

Настройки внешнего вида фигур применяются к редактору 3D World Editor и средству просмотра Simulink 3D Animation Viewer. Некоторые из этих настроек также применимы к Simulink 3D Animation Web Viewer.

Собственность	Стоимость	Описание
Панель инструментов	`on` \| `off` По умолчанию: `on`	Указывает, отображается ли панель инструментов.
Tooltips	`off` \| `on` По умолчанию: `on`	Указывает, отображаются ли подсказки.
Строка состояния	`off` \| `on` По умолчанию: `on`	Указывает, отображается ли строка состояния. Также применяется к веб-обозревателю Simulink 3D Animation.
Зоны навигации	`off` \| `on` По умолчанию: `on`	Указывает, отображаются ли зоны навигации. Также применяется к веб-обозревателю Simulink 3D Animation.
Панель навигации	`none` \| `minimized` \|`translucent` \| `opaque` По умолчанию: `none`	Управляет внешним видом панели навигации на холсте.
Триада	`none \| top left \| top right \| bottom left \| bottom right \| center` По умолчанию: `bottom left`	Указывает, где на панели отображения виртуального мира находится триада координатных осей.
Положение	Матрица с верхним правым и нижним левым угловым положением. По умолчанию: `[5 92 576 380]`	Указывает местоположение окна фигуры по умолчанию.

Диалоговое окно «Настройки визуализации рисунка»

Настройки визуализации рисунка определяют способ отображения виртуальных миров.

Собственность	Стоимость	Описание
Сглаживание	`on` \| `off` По умолчанию: `on`	Определяет, используется ли сглаживание при визуализации сцены. Сглаживание сглаживает текстуры путем интерполяции значений между точками текстуры.
Освещение	`off` \| `on` По умолчанию: `on`	Указывает, учитывается ли освещение при тонировании. Если он выключен, все объекты вычерчиваются как бы равномерно освещенные.
Звук	`off` \| `on` По умолчанию: `on`	Если виртуальный мир содержит `Sound` узел и ваш компьютер поддерживает звук, то вы можете слушать звук в виртуальном мире.
Стерео 3D	`off` \| `anaglyphactive` По умолчанию: `off`	Указывает, следует ли использовать стереоскопическое 3D зрение. Для просмотра анаглифа используйте очки красного/голубого 3D. При просмотре виртуального мира в этом режиме цвета отображаются в градациях серого. Этот подход не требует специального компьютерного оборудования или программного обеспечения. Для активного стереопросмотра используйте активный затвор 3D очки. Этот подход сохраняет цветовые эффекты и создает более мощные 3D эффекты. Для активного стерео требуется специально настроенный компьютер и монитор.
Смещение стерео 3D камеры	Числовой По умолчанию: `0.1`	Расстояние между двумя точками обзора (камерами), создающими эффект 3D. Чем выше смещение, тем больше расстояние между камерами, и, таким образом, тем глубже эффект 3D.
Перевод стерео 3D горизонтального изображения	Числовое значение от 0 до 1 включительно. Чем больше значение, тем больше фон. По умолчанию: `0`	Горизонтальное соотношение двух стереоизображений. По умолчанию фоновое изображение равно нулю, и изображение переднего плана выскакивает из монитора на человека, просматривающего виртуальный мир.
Прозрачность	`off` \| `on` По умолчанию: `on`	Указывает, учитывается ли информация о прозрачности при визуализации.
Каркас	`off` \| `on` По умолчанию: `off`	Указывает, будут ли объекты рисоваться в виде тел или каркасов.
Структуры	`off` \| `'on'` По умолчанию: `on`	Включение или отключение визуализации текстуры.
Максимальный размер текстуры	`auto \| 32` <= `x` < = ограничение по видеокарте, где`x` является мощностью 2 (ограничение видеокарты обычно `1024` или `2048`)	Задает максимальный размер текстуры в пикселах, используемый при визуализации `vrfigure` объекты. Чем меньше размер, тем быстрее тонируется текстура. Увеличение этого значения улучшает качество изображения, но снижает производительность. Значение `'auto'` задает максимальный размер пиксела. Если введенное значение непригодно, может сработать предупреждение. Затем программа автоматически настраивает свойство на следующее меньшее подходящее значение.

Рисунок 2-D Диалоговое окно «Настройки записи»

Собственность	Стоимость	Описание
2-D имя анимированного файла	Символьный вектор По умолчанию: `'%f_anim_%n.avi'`	Задает 2-D имя файла автономной анимации. Имя может содержать маркеры, которые заменяются соответствующей информацией при записи анимации. Дополнительные сведения см. в разделе Маркеры имен файлов.
Метод сжатия записи	`'' \| auto \| lossless \| codec_code` По умолчанию: `auto`	Задает метод сжатия для создания 2-D файлов анимации. Код кодека должен быть зарегистрирован в системе. См. документацию MATLAB для `VideoWriter`.
Качество записи сжатия	Целое число 0-100. По умолчанию: `75`	Задает качество по умолчанию сжатия файла анимации 2-D для нового `vrfigure` объекты.
Кадров в секунду	Числовой По умолчанию: `15`	Задает скорость воспроизведения кадров по умолчанию в секунду.

Настройки захвата кадров рисунков

Собственность Стоимость Описание

Собственность	Стоимость	Описание
CaptureFileFormat	`tif` \| `png` По умолчанию: `tif`	Задает формат файла для захваченного файла кадра.
CaptureFileName	Символьный вектор По умолчанию: `'%f_anim_%n.tif'`	Указывает имя файла захвата кадров. Имя может содержать маркеры, которые заменяются соответствующей информацией при записи анимации. Дополнительные сведения см. в разделе Определение маркеров имен файлов.

CaptureFileFormat

tif | png

По умолчанию: tif

Задает формат файла для захваченного файла кадра.

CaptureFileName

Символьный вектор

По умолчанию: '%f_anim_%n.tif'

Указывает имя файла захвата кадров. Имя может содержать маркеры, которые заменяются соответствующей информацией при записи анимации. Дополнительные сведения см. в разделе Определение маркеров имен файлов.

Диалоговое окно «Предпочтения мира»

Собственность	Стоимость	Описание
3-D имя анимированного файла	символьный вектор По умолчанию: `'%f_anim_%n.%e'`	3-D имя файла анимации. Имя может содержать маркеры, которые заменяются соответствующей информацией при записи анимации. Дополнительные сведения см. в разделе Определение маркеров имен файлов.
Режим записи	`manual \| scheduled` По умолчанию: `manual`	Режим записи анимации.
Интервал записи	Вектор двух дублей По умолчанию: `[0 0]`	Время начала и окончания запланированной записи анимации. Соответствует объекту виртуального мира `Time` собственность.
Источник времени	`external \| freerun` По умолчанию: `external`	Источник времени для виртуального мира. Если установлено значение `external`, время в сцене управляется из программного обеспечения MATLAB (путем установки `Time` свойство) или программное обеспечение Simulink (время моделирования). Если установлено значение `freerun`время в сцене наступает независимо на основе системного таймера.
Разрешение просмотра из Интернета	`off \| on` По умолчанию: `off`	Флаг удаленного доступа. Если виртуальный мир включен для удаленного просмотра, он имеет значение `on`; в противном случае устанавливается значение `off`.
Создание или обновление файла миниатюры мира при открытии мира	`off \| on` По умолчанию: `off`	Укажите, следует ли создавать миниатюры мира при открытии виртуального мира.
