1D Observer Form [A(v),B(v),C(v),F(v),H(v)]

Реализуйте запланированный по усилению контроллер пространства состояний в форме наблюдателя в зависимости от одного параметра планирования

развернуть все на странице

Библиотека:
Аэрокосмический Blockset/GNC/Control

Описание

Блок 1D Observer Form [A(v),B(v),C(v),F(v),H(v)] реализует запланированный по усилению контроллер пространства состояний, как определено в Алгоритмах.

Выходом из этого блока является потребность в приводе, которую можно ввести в блок привода. Используйте этот блок для реализации контроллера, разработанного с использованием H контура -infinity, одного из методов проектирования, поддерживаемых Robust Control Toolbox .

Ограничения

Если входы параметра планирования в блок выходят за пределы допустимого, они обрезаются. Матрицы пространства состояний не интерполированы вне области значений.

Порты

Вход

расширить все

`y-y_dem` - Ошибка заданной точки
вектор

Ошибка заданной точки, заданная как вектор, которая соответствует размерностям матриц пространства состояний.

Типы данных: double

`v` - Переменная планирования
вектор

Переменная планирования, заданная как вектор, которая соответствует размерностям матриц пространства состояний.

Типы данных: double

`u_meas` - Положение измеренного привода
вектор

Измеренное положение привода в виде вектора.

Типы данных: double

Выход

расширить все

`u_dem` - Требования к приводу
вектор

Требования к приводу, заданные как вектор.

Типы данных: double

Параметры

расширить все

`A-matrix(v)` - A -матрица реализации пространства состояний
`A` (по умолчанию) | массив

A -матрица реализации пространства состояний. A -матрица должна иметь три размерности, последнее из которых соответствует v переменной планирования. Например, если A -matrix, соответствующий первой записи v, является единичной матрицей, то A(:,:,1) = [1 0;0 1];.

Программное использование

Параметры блоков: A

Тип: Вектор символов

Значения: вектор

По умолчанию: 'A'

`B-matrix(v)` - B -матрица реализации пространства состояний
`B` (по умолчанию) | массив

B -матрица реализации пространства состояний. B -матрица должна иметь три размерности, последнее из которых соответствует v переменной планирования. Например, если B -matrix, соответствующий первой записи v, является единичной матрицей, то B(:,:,1) = [1 0;0 1];.

Программное использование

Параметры блоков: B

Тип: Вектор символов

Значения: вектор

По умолчанию: 'B'

`C-matrix(v)` - C -матрица реализации пространства состояний
`C` (по умолчанию) | массив

C -матрица реализации пространства состояний. C -матрица должна иметь три размерности, последнее из которых соответствует v переменной планирования. Следовательно, например, если C -matrix, соответствующий первой записи v, является единичной матрицей, то C(:,:,1) = [1 0;0 1];.

Программное использование

Параметры блоков: C

Тип: Вектор символов

Значения: вектор

По умолчанию: 'C'

`F-matrix(v)` - F -матрица реализации пространства состояний
`F` (по умолчанию) | массив

Матрица обратной связи о состоянии. F -матрица должна иметь три размерности, последнее из которых соответствует v переменной планирования. Следовательно, например, если F -matrix, соответствующий первой записи v, является единичной матрицей, то F(:,:,1) = [1 0;0 1];.

Программное использование

Параметры блоков: F

Тип: Вектор символов

Значения: вектор

По умолчанию: 'F'

`H-matrix(v)` - H -матрица реализации пространства состояний
`H` (по умолчанию) | массив

Матрица Наблюдателя (выходная инъекция). H -матрица должна иметь три размерности, последнее из которых соответствует v переменной планирования. Следовательно, например, если H -matrix, соответствующий первой записи v, является единичной матрицей, то H(:,:,1) = [1 0;0 1];.

Программное использование

Параметры блоков: H

Тип: Вектор символов

Значения: вектор

По умолчанию: 'H'

`Scheduling variable breakpoints` - Точки останова для переменной планирования
`v_vec` (по умолчанию) | вектор

Точки останова для переменной планирования, заданные как вектор. Длина v должна быть тем же как размер третьей размерности A, B, C, F, и H.

Программное использование

Параметры блоков: AoA_vec

Тип: Вектор символов

Значения: вектор

По умолчанию: 'v_vec'

`Initial state, x_initial` - Начальные состояния
`0` (по умолчанию) | вектор

Начальные состояния для контроллера, т.е. начальные значения для вектора состояния, x, заданные как вектор. Он должен иметь длину, равную размеру первой размерности A.

Программное использование

Параметры блоков: x_initial

Тип: Вектор символов

Значения: вектор

По умолчанию: '0'

Примеры моделей

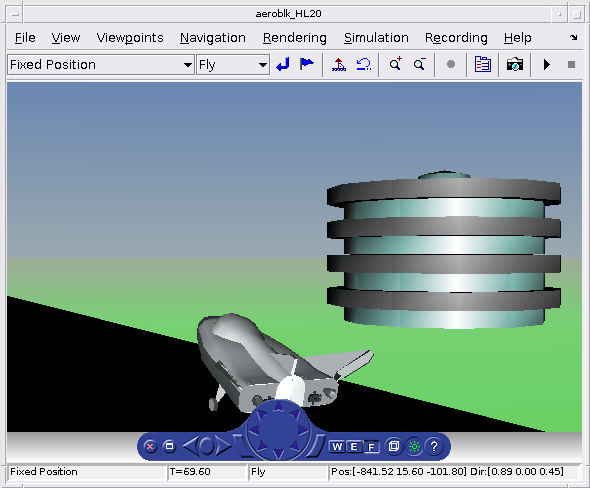

HL-20 with Simulink® 3D Animation™ and Flight Instrumentation Blocks

HL-20 с блоками 3D Animation™ Simulink ® и полетного инструментирования

HL-20 тела и контроллера НАСА, смоделированные в программном обеспечении Simulink ®, Aerospace Blockset™ и 3D Animation™ Simulink ®. Эта модель имитирует фазы захода на посадку и рейса с помощью автоматического контроллера посадки. Подсистема визуализации использует бортовые манометры из библиотеки Aerospace Blockset™ Flight Instrumentation.

Откройте модель

Алгоритмы

Блок реализует запланированный по усилению контроллер пространства состояний, заданный в следующей форме наблюдателя:

$\begin{array}{l} \dot{x} = (A (v) + H (v) C (v)) x + B (v) u_{m e a s} + H (v) (y - y_{d e m}) \\ u_{d e m} = F (v) x \end{array}$

Ссылки

[1] Hyde, R. A., «H-infinity Aerospace Control Design - A VSTOL Flight Application», Springer Verlag, Advances in Industrial Control Series, 1995.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

1D контроллер [A (v), B (v), C (v), D (v)] | 1D смеси контроллеров: u = (1-L) .K1.y + L.K2.y | 1D с учетом собственных условий [A (v), B (v), C (v), D (v)] | 2D форма наблюдателя [A (v), B (v), C (v), F (v), H (v)] | 3D форма наблюдателя [A (v), B (v), C (v), F (v), H (v)] | Linear Second-Order Actuator | Nonlinear Second-Order Actuator

Представлено до R2006a
