Что такое прозрачность?

Прозрачность графического объекта определяет степень, в которой вы можете видеть через него. Добавьте прозрачность к графическим объектам, чтобы настроить внешний вид графиков или показать подробности об объекте, который в противном случае скрыт. В этой таблице показано различие между непрозрачной и полупрозрачной поверхностями.

Графические объекты, поддерживающие прозрачность

Управляйте прозрачностью объекта, используя alpha function или путем установки свойств объекта, связанных с прозрачностью. Некоторые графические объекты поддерживают использование другого значения прозрачности для граней в зависимости от ребер объекта.

В этой таблице перечислены объекты, поддерживающие прозрачность, и соответствующие свойства. Установите скалярное значение свойств в области значений [0,1]. Значение 0 означает полностью прозрачное, значение 1 означает полностью непрозрачное, а значения от 0 до 1 являются полупрозрачными.

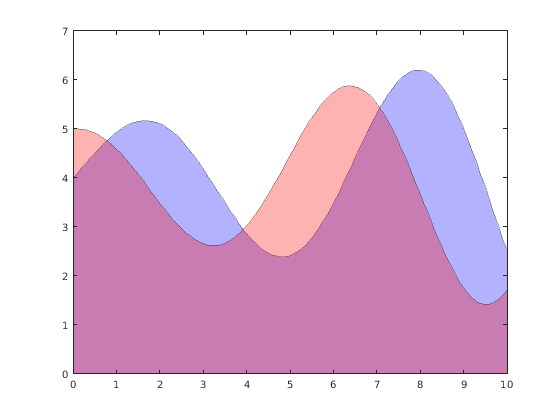

Создание Area Chart с прозрачностью

Объедините два полупрозрачных графиков областей путем установки FaceAlpha и EdgeAlpha свойства для каждого объекта области.

x = linspace(0,10);
y1 = 4 + sin(x).*exp(0.1*x);
area(x,y1,'FaceColor','b','FaceAlpha',.3,'EdgeAlpha',.3)

y2 = 4 + cos(x).*exp(0.1*x);
hold on
area(x,y2,'FaceColor','r','FaceAlpha',.3,'EdgeAlpha',.3)
hold off

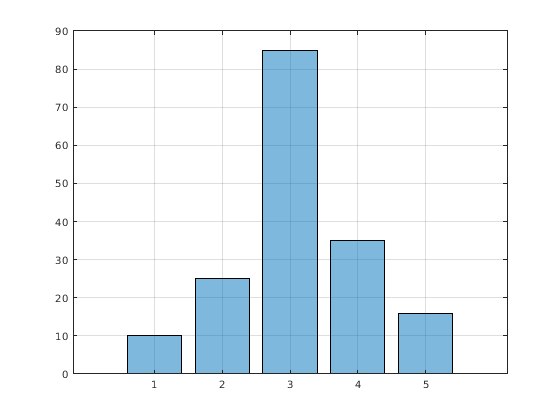

Создайте столбчатую диаграмму с прозрачностью

Создайте полупрозрачную столбчатую диаграмму путем установки FaceAlpha свойство объекта линейного ряда со значением от 0 до 1. Отобразите линии сетки.

month = 1:5;
sales = [10 25 85 35 16];
bar(month,sales,'FaceAlpha',.5)
grid on

Создайте диаграмму поля точек с прозрачностью

Создайте график поля точек с помощью синих, полупрозрачных маркеров. Затем добавьте второй график поля точек, используя красные, полупрозрачные маркеры. Задайте цвет маркера путем установки MarkerFaceColor и MarkerEdgeColor свойства объекта серии рассеяния. Задайте прозрачность путем установки MarkerFaceAlpha и MarkerEdgeAlpha свойства до скалярного значения от 0 до 1.

x = [5 10 11 13 18];
y1 = [40 80 150 80 50];
a1 = 100*[100 50 80 30 50];
scatter(x,y1,a1,'MarkerFaceColor','b','MarkerEdgeColor','b',...
    'MarkerFaceAlpha',.2,'MarkerEdgeAlpha',.2)
axis([0 20 0 200])

x = [2 6 8 11 13];
y2 = [30 40 100 60 140];
a2 = 100*[30 50 30 80 80];
hold on
scatter(x,y2,a2,'MarkerFaceColor','r','MarkerEdgeColor','r',...
    'MarkerFaceAlpha',.2,'MarkerEdgeAlpha',.2)
hold off

Изменение прозрачности с использованием альфа- Данных

Закрашенная фигура, поверхность и объекты изображения имеют несколько дополнительных свойств для изменения прозрачности по объекту.

Используйте AlphaDataMapping свойство, чтобы контролировать, как объекты интерпретируют значения альфа- данных. Для получения дополнительной информации см. описание свойств.

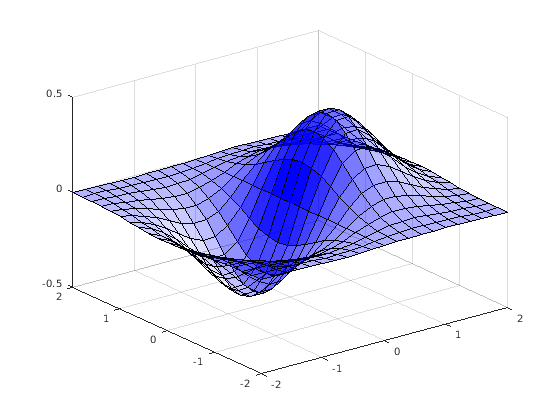

Изменение прозрачности поверхностной диаграммы

Создайте поверхность и измените прозрачность на основе градиента z данные. Используйте плоскую прозрачность на каждой поверхности путем установки FaceAlpha на 'flat'. Установите синий цвет поверхности, чтобы показать, как изменяется прозрачность.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2-y.^2);
a = gradient(z);

surf(x,y,z,'AlphaData',a,...
    'FaceAlpha','flat',...
    'FaceColor','blue')

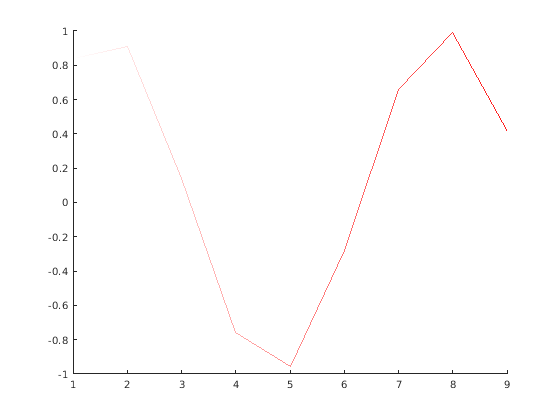

Изменение прозрачности объекта Patch

Постройте график линии с помощью patch функция. Установите последнюю запись y на NaN так что patch создает линию вместо замкнутого многоугольника.

Задайте одно значение прозрачности на вершину путем установки FaceVertexAlphaData свойство для вектора-столбца. Интерпретируйте значения как значения прозрачности (0 невидимо, 1 непрозрачно) путем установки AlphaDataMapping свойство к 'none'. Интерполируйте прозрачность между вершинами путем установки EdgeAlpha свойство к 'interp'.

x = linspace(1,10,10);
y = sin(x);
y(end) = NaN;

figure
alpha_values = linspace(0,1,10)';
patch(x,y,'red','EdgeColor','red',...
    'FaceVertexAlphaData',alpha_values,'AlphaDataMapping','none',...
    'EdgeAlpha','interp')
