analyticalInverseKinematics

Решение обратной кинематики замкнутой формы

развернуть все на странице

Описание

The analyticalInverseKinematics объект генерирует функции, которые вычисляют все решения замкнутой формы для обратной кинематики (IK) для манипуляторов последовательной цепи. Объект генерирует пользовательскую функцию, чтобы найти несколько различных строения соединений, которые достигают желаемого положения end-effector. Объект поддерживает модели древовидного твердого тела с шестью степенями свободы (DOF) робота с совместимыми кинематическими параметрами. Это ключевые элементы решателя:

  • Модель робота - модель древовидного твердого тела, которая задает кинематику робота. Задайте эту модель как rigidBodyTree объект при создании решателя.

  • Кинематическая группа - основы и конечного эффектора для 6-DOF последовательной цепи, которая является частью модели робота. Чтобы задать этот параметр, используйте showdetails функция.

  • Тип кинематической группы - Классификация соединений, соединяющих основу с концевым эффектором.

Чтобы увидеть все возможные поддерживаемые кинематические группы для вашего робота, используйте showdetails функция объекта. Чтобы задать определенную группу из списка, щелкните ссылку Use this kinematic group для кинематической группы в возвращенном списке.

Чтобы вычислить обратную кинематику для определенной кинематической группы, используйте generateIKFunction функция объекта. Чтобы убедиться, что ваша модель робота и кинематическая группа совместимы, проверьте свойство IsValidGroupForIK после выбора кинематической группы.

Чтобы сгенерировать числовые решения, используйте inverseKinematics и generalizedInverseKinematics объекты.

Создание

Синтаксис

analyticalIK = analyticalInverseKinematics(robotRBT)
analyticalIK = analyticalInverseKinematics(robotRBT,'KinematicGroup',kinGroup)

Описание

пример

analyticalIK = analyticalInverseKinematics(robotRBT) создает аналитический решатель обратной кинематики для модели робота твёрдого тела, заданной как rigidBodyTree объект. Конечный эффектор является конечным телом, перечисленным в свойстве Bodies модели робота. The robotRBT аргумент устанавливает свойство RigidBodyTree.

analyticalIK = analyticalInverseKinematics(robotRBT,'KinematicGroup',kinGroup) устанавливает свойство KinematicGroup на kinGroup аргумент, заданный как структура.

Свойства

расширить все

Модель древовидного робота с твердым телом, заданная как rigidBodyTree объект. Чтобы использовать предоставленную модель робота, см. loadrobot. Для импорта моделей унифицированного формата описания робота (URDF) смотрите importrobot функция.

Основы и конечных эффекторов, заданные как структура. Структура содержит следующие поля:

  • BaseName - Имя тела в модели робота, хранящееся в RigidBodyTree свойство, которое представляет основу кинематической группы. Значение по умолчанию является основой RigidBodyTree свойство.

  • EndEffectorBodyName - Имя тела в модели робота, хранящееся в RigidBodyTree свойство, которое представляет конец кинематической группы. Значение по умолчанию является последним телом в свойстве Bodies модели робота..

Пример: struct("BaseName","base","EndEffectoryBodyName","tool0")

Типы данных: struct

Это свойство доступно только для чтения.

Классификация кинематической группы, сохраненная как вектор символов. Каждый символ задает класс соответствующего типа соединений от основы до конечного эффектора. Вот опции для символов:

  • R - Шарнирное соединение

  • P - Призматическое соединение

  • S - Сферическое соединение, образованное тремя последовательными шарнирами вращения с пересекающимися осями

При создании объект автоматически выбирает кинематическую группу из модели робота, но могут быть доступны другие опции. Чтобы увидеть действительные кинематические группы для вашей модели, используйте showdetails функция объекта.

Пример: 'RRRSSS'

Типы данных: char

Это свойство доступно только для чтения.

Отображение строения решения IK с строением древовидного твердого тела, заданное как вектор с шестью элементами. Это отображение преобразует индексы решения IK, которое выводится из generateIKFunction функция для индексов модели робота, хранящихся в свойстве RigidBodyTree.

Пример: [1 2 3 4 5 6]

Типы данных: double

Это свойство доступно только для чтения.

Индикация того, возможно ли решение закрытой формы, сохраненная как логическое 1 (true или 0 (false). Когда это свойство false, generateIKFunction функция не может сгенерировать решатель IK для текущей кинематической группы. Используйте showdetails объект, чтобы проверить, существуют ли допустимые группы. Чтобы выбрать допустимую группу, задайте другой базовый или конечный эффектор для KinematicGroup свойство или изменение кинематических параметров модели робота, сохраненных в свойстве RigidBodyTree.

Типы данных: logical

Функции объекта

generateIKFunctionСгенерируйте функцию для обратной кинематики замкнутой формы
showdetailsОтображение обзора доступных кинематических групп

Примеры

свернуть все

Открыть Live Script

Сгенерируйте решения обратной кинематики (IK) закрытой формы для желаемого концевого эффектора. Загрузите предоставленную модель робота и проверьте детали о допустимых кинематических группах основы и конечных эффекторных тел. Сгенерируйте функцию для вашей желаемой кинематической группы. Проверьте различные строения для определенного положения концевого эффектора.

Модель робота

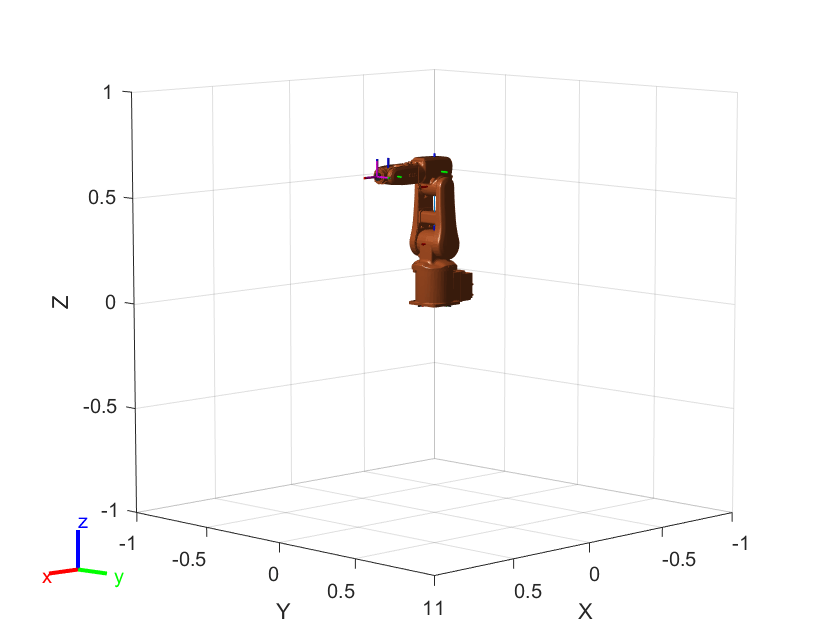

Загрузите модель робота ABB IRB 120 в рабочую область. Отобразите модель.

robot = loadrobot('abbIrb120','DataFormat','row');
show(robot);

Аналитический IK

Создайте аналитический решатель IK. Показать подробности для модели робота, в которой перечислены различные кинематические группы, доступные для аналитических решений IK закрытой формы. Выберите вторую кинематическую группу, щелкнув ссылку Использовать эту кинематическую группу во второй строке таблицы.

aik = analyticalInverseKinematics(robot);
showdetails(aik)
--------------------
Robot: (8 bodies)

Index      Base Name   EE Body Name     Type                    Actions
-----      ---------   ------------     ----                    -------
    1      base_link         link_6   RRRSSS   Use this kinematic group
    2      base_link          tool0   RRRSSS   Use this kinematic group

Проверьте кинематическую группу, в которой перечислены основы и конечного эффекторов. Для этого робота группа использует 'base_link' и 'tool0' тела, соответственно.

aik.KinematicGroup
ans = struct with fields:
               BaseName: 'base_link'
    EndEffectorBodyName: 'tool0'

Сгенерируйте функцию

Сгенерируйте функцию IK для выбранной кинематической группы. Укажите имя функции, которое генерируется и сохраняется в текущей директории.

generateIKFunction(aik,'robotIK');

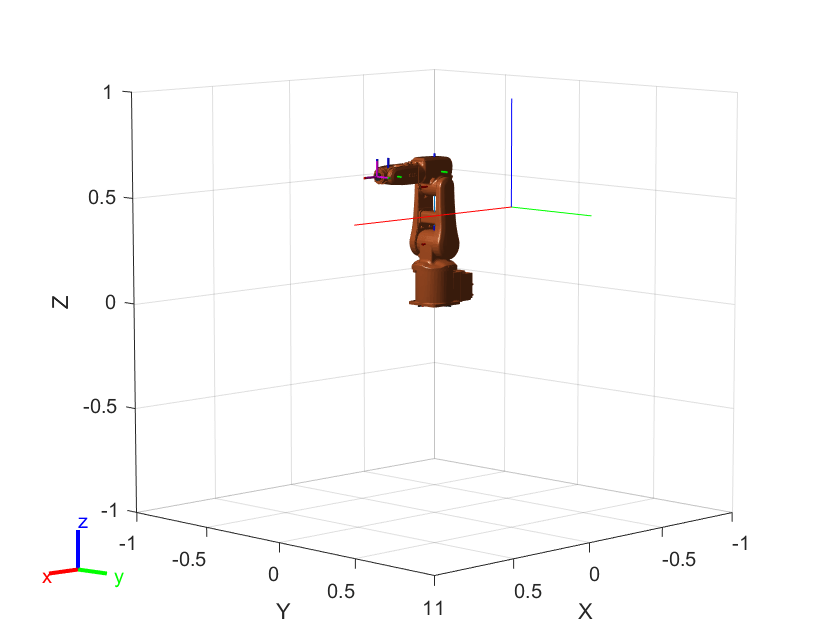

Задайте требуемое положение концевого эффектора. Преобразуйте xyz-положение в однородное преобразование.

eePosition = [0 0.5 0.5];
eePose = trvec2tform(eePosition);
hold on
plotTransforms(eePosition,tform2quat(eePose))
hold off

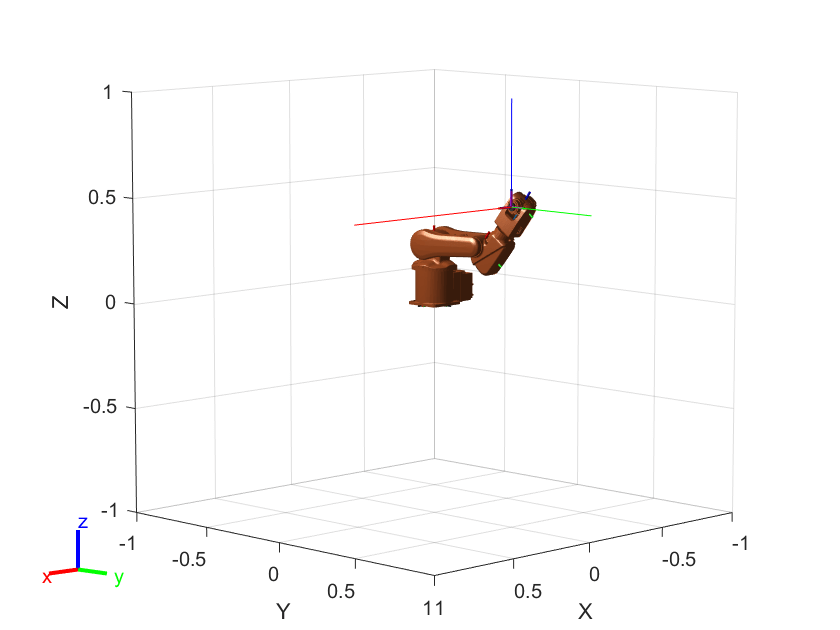

Сгенерируйте строение для решения IK

Задайте однородное преобразование в сгенерированную функцию IK, которая генерирует все решения для желаемого положения end-effector. Отобразите первую сгенерированное строение, чтобы убедиться, что требуемое положение достигнуто.

ikConfig = robotIK(eePose); % Uses the generated file

show(robot,ikConfig(1,:));
hold on
plotTransforms(eePosition,tform2quat(eePose))
hold off

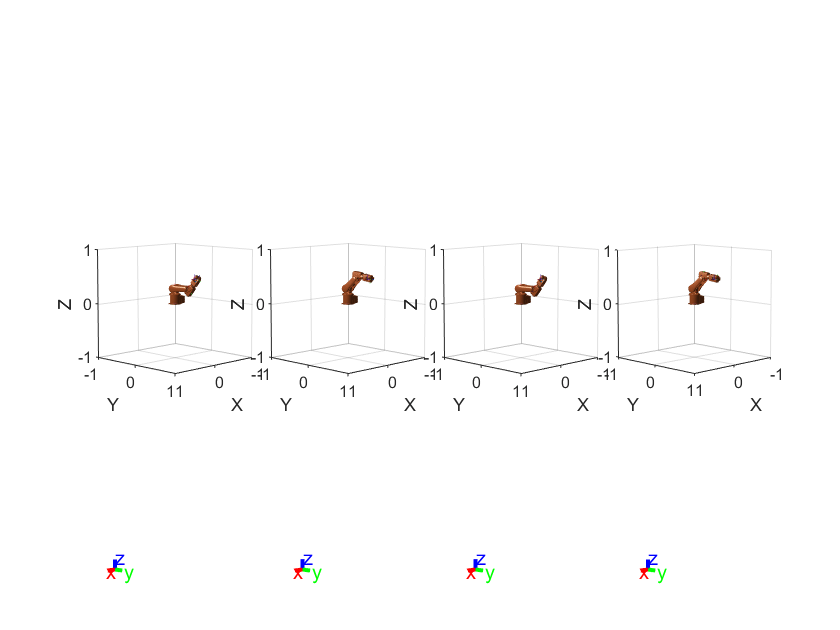

Отображение всех решений IK закрытой формы последовательно.

figure;
numSolutions = size(ikConfig,1);

for i = 1:size(ikConfig,1)
    subplot(1,numSolutions,i)
    show(robot,ikConfig(i,:));
end

Открыть Live Script

Некоторые модели роботов имеют большие степени свободы (DOFs). Однако для достижения определенных конечных эффекторных положений требуется только шесть чИСЛО СТЕПЕНЕЙ СВОБОДЫ. Используйте analyticalInverseKinematics объект, который поддерживает роботов с шестью DOF, для определения различных действительных кинематических групп для этой модели робота с большим DOF. Используйте showdetails функция объекта для получения информации о модели.

Загрузка модели робота и генерация решателя IK

Загрузите модель робота в рабочую область и создайте analyicalInverseKinematics объект. Используйте showdetails объект для просмотра поддерживаемых кинематических групп.

robot = loadrobot('willowgaragePR2','DataFormat','row');
aik = analyticalInverseKinematics(robot);
opts = showdetails(aik);
--------------------
Robot: (94 bodies)

Index                                          Base Name                                       EE Body Name     Type                    Actions
-----                                          ---------                                       ------------     ----                    -------
    1                                l_shoulder_pan_link                                  l_wrist_roll_link   RSSSSS   Use this kinematic group
    2                                r_shoulder_pan_link                                  r_wrist_roll_link   RSSSSS   Use this kinematic group
    3                                l_shoulder_pan_link                                l_gripper_palm_link   RSSSSS   Use this kinematic group
    4                                r_shoulder_pan_link                                r_gripper_palm_link   RSSSSS   Use this kinematic group
    5                                l_shoulder_pan_link                                l_gripper_led_frame   RSSSSS   Use this kinematic group
    6                                l_shoulder_pan_link                 l_gripper_motor_accelerometer_link   RSSSSS   Use this kinematic group
    7                                l_shoulder_pan_link                               l_gripper_tool_frame   RSSSSS   Use this kinematic group
    8                                r_shoulder_pan_link                                r_gripper_led_frame   RSSSSS   Use this kinematic group
    9                                r_shoulder_pan_link                 r_gripper_motor_accelerometer_link   RSSSSS   Use this kinematic group
   10                                r_shoulder_pan_link                               r_gripper_tool_frame   RSSSSS   Use this kinematic group

Выберите группу программно с помощью выхода showdetails функция объекта, opts. Выбранная группа использует левое плечо в качестве основы, левое запястье - в качестве концевого эффектора.

aik.KinematicGroup = opts(1).KinematicGroup;
disp(aik.KinematicGroup)
               BaseName: 'l_shoulder_pan_link'
    EndEffectorBodyName: 'l_wrist_roll_link'

Сгенерируйте функцию IK для выбранной группы.

generateIKFunction(aik,'willowRobotIK');

Решение аналитического IK

Задайте целевое положение end-effector с помощью случайным образом сгенерированного строения.

rng(0);
expConfig = randomConfiguration(robot);

eeBodyName = aik.KinematicGroup.EndEffectorBodyName;
baseName = aik.KinematicGroup.BaseName;
expEEPose = getTransform(robot,expConfig,eeBodyName,baseName);

Решите для всех строений робота, которые достигают заданного положения end-effector с помощью сгенерированной функции IK. Чтобы игнорировать пределы соединений, задайте false как второй входной параметр.

ikConfig = willowRobotIK(expEEPose,false);

Чтобы отобразить целевое положение end-effector в мировой системе координат, получите преобразование из основы модели робота, а не основы кинематической группы. Отображение всех сгенерированных решений IK путем определения индексов для решения IK кинематической группы в векторе строения, используемом с show функция.

eeWorldPose = getTransform(robot,expConfig,eeBodyName);

generatedConfig = repmat(expConfig, size(ikConfig,1), 1);
generatedConfig(:,aik.KinematicGroupConfigIdx) = ikConfig;

for i = 1:size(ikConfig,1)
    figure;
    ax = show(robot,generatedConfig(i,:));
    hold all;
    plotTransforms(tform2trvec(eeWorldPose),tform2quat(eeWorldPose),'Parent',ax);
    title(['Solution ' num2str(i)]);
end

Figure contains an axes. The axes with title Solution 1 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Figure contains an axes. The axes with title Solution 2 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Figure contains an axes. The axes with title Solution 3 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Figure contains an axes. The axes with title Solution 4 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Figure contains an axes. The axes with title Solution 5 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Figure contains an axes. The axes with title Solution 6 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Figure contains an axes. The axes with title Solution 7 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

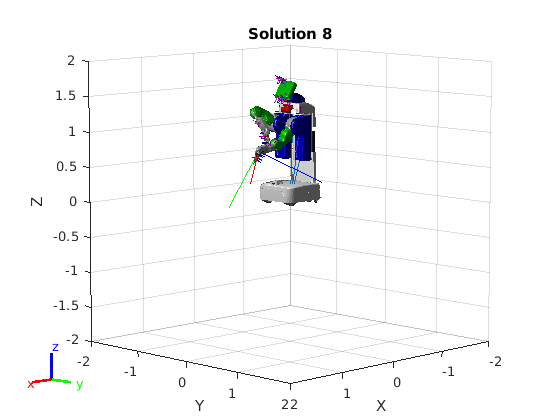

Figure contains an axes. The axes with title Solution 8 contains 248 objects of type patch, line. These objects represent base_footprint, base_link, base_bellow_link, base_laser_link, bl_caster_rotation_link, bl_caster_l_wheel_link, bl_caster_r_wheel_link, br_caster_rotation_link, br_caster_l_wheel_link, br_caster_r_wheel_link, fl_caster_rotation_link, fl_caster_l_wheel_link, fl_caster_r_wheel_link, fr_caster_rotation_link, fr_caster_l_wheel_link, fr_caster_r_wheel_link, torso_lift_link, head_pan_link, head_tilt_link, head_plate_frame, head_mount_link, head_mount_kinect_ir_link, head_mount_kinect_ir_optical_frame, head_mount_kinect_rgb_link, head_mount_kinect_rgb_optical_frame, head_mount_prosilica_link, head_mount_prosilica_optical_frame, projector_wg6802418_frame, projector_wg6802418_child_frame, sensor_mount_link, double_stereo_link, narrow_stereo_link, narrow_stereo_l_stereo_camera_frame, narrow_stereo_l_stereo_camera_optical_frame, narrow_stereo_r_stereo_camera_frame, narrow_stereo_r_stereo_camera_optical_frame, narrow_stereo_optical_frame, wide_stereo_link, wide_stereo_l_stereo_camera_frame, wide_stereo_l_stereo_camera_optical_frame, wide_stereo_r_stereo_camera_frame, wide_stereo_r_stereo_camera_optical_frame, wide_stereo_optical_frame, high_def_frame, high_def_optical_frame, imu_link, l_shoulder_pan_link, l_shoulder_lift_link, l_upper_arm_roll_link, l_upper_arm_link, l_elbow_flex_link, l_forearm_roll_link, l_forearm_cam_frame, l_forearm_cam_optical_frame, l_forearm_link, l_wrist_flex_link, l_wrist_roll_link, l_gripper_palm_link, l_gripper_l_finger_link, l_gripper_l_finger_tip_link, l_gripper_led_frame, l_gripper_motor_accelerometer_link, l_gripper_motor_slider_link, l_gripper_motor_screw_link, l_gripper_r_finger_link, l_gripper_r_finger_tip_link, l_gripper_l_finger_tip_frame, l_gripper_tool_frame, l_torso_lift_side_plate_link, laser_tilt_mount_link, laser_tilt_link, r_shoulder_pan_link, r_shoulder_lift_link, r_upper_arm_roll_link, r_upper_arm_link, r_elbow_flex_link, r_forearm_roll_link, r_forearm_cam_frame, r_forearm_cam_optical_frame, r_forearm_link, r_wrist_flex_link, r_wrist_roll_link, r_gripper_palm_link, r_gripper_l_finger_link, r_gripper_l_finger_tip_link, r_gripper_led_frame, r_gripper_motor_accelerometer_link, r_gripper_motor_slider_link, r_gripper_motor_screw_link, r_gripper_r_finger_link, r_gripper_r_finger_tip_link, r_gripper_l_finger_tip_frame, r_gripper_tool_frame, r_torso_lift_side_plate_link, torso_lift_motor_screw_link, base_link_mesh, base_bellow_link_mesh, bl_caster_rotation_link_mesh, bl_caster_l_wheel_link_mesh, bl_caster_r_wheel_link_mesh, br_caster_rotation_link_mesh, br_caster_l_wheel_link_mesh, br_caster_r_wheel_link_mesh, fl_caster_rotation_link_mesh, fl_caster_l_wheel_link_mesh, fl_caster_r_wheel_link_mesh, fr_caster_rotation_link_mesh, fr_caster_l_wheel_link_mesh, fr_caster_r_wheel_link_mesh, torso_lift_link_mesh, head_pan_link_mesh, head_tilt_link_mesh, head_plate_frame_mesh, head_mount_kinect_ir_link_mesh, head_mount_kinect_rgb_link_mesh, head_mount_prosilica_link_mesh, sensor_mount_link_mesh, double_stereo_link_mesh, l_shoulder_pan_link_mesh, l_shoulder_lift_link_mesh, l_upper_arm_roll_link_mesh, l_upper_arm_link_mesh, l_elbow_flex_link_mesh, l_forearm_roll_link_mesh, l_forearm_link_mesh, l_wrist_flex_link_mesh, l_wrist_roll_link_mesh, l_gripper_palm_link_mesh, l_gripper_l_finger_link_mesh, l_gripper_l_finger_tip_link_mesh, l_gripper_motor_accelerometer_link_mesh, l_gripper_r_finger_link_mesh, l_gripper_r_finger_tip_link_mesh, laser_tilt_mount_link_mesh, r_shoulder_pan_link_mesh, r_shoulder_lift_link_mesh, r_upper_arm_roll_link_mesh, r_upper_arm_link_mesh, r_elbow_flex_link_mesh, r_forearm_roll_link_mesh, r_forearm_link_mesh, r_wrist_flex_link_mesh, r_wrist_roll_link_mesh, r_gripper_palm_link_mesh, r_gripper_l_finger_link_mesh, r_gripper_l_finger_tip_link_mesh, r_gripper_motor_accelerometer_link_mesh, r_gripper_r_finger_link_mesh, r_gripper_r_finger_tip_link_mesh, base_footprint_mesh.

Расширенные возможности

.

См. также

Объекты

Функции

Введенный в R2020b
