ultidyn

Создайте неопределенный линейный инвариантный по времени объект

Синтаксис

H = ultidyn('Name',iosize)
H = ultidyn('Name',iosize,'Property1',Value1,'Property2',Value2,...)

Описание

H = ultidyn('Name',iosize) создает неопределенные линейные, инвариантные по времени объекты, используются для представления неизвестных динамических объектов, единственными известными атрибутами которых являются ограничения их частотной характеристики. Неопределенные линейные, инвариантные по времени объекты имеют имя (Name свойство) и размер входного/выходного сигнала (ioSize свойство).

В конструкции допускаются пары конечных свойств/значений.

H = ultidyn('name',iosize,'Property1',Value1,'Property2',Value2,...)

Свойство Type является 'GainBounded' (по умолчанию) или 'PositiveReal', и описывает, в какой форме задано знание о частотной характеристике объекта.

  • Если Type является 'GainBounded', тогда знание является верхней границей величины (то есть абсолютным значением), а именно abs(H)<= Bound на всех частотах. Матричное обобщение этого ∥ H<= Bound.

  • Если Type является 'PositiveReal' тогда знание является нижней границей вещественной части, а именно Real(H) >= Bound на всех частотах. Матричное обобщение этого H+H' >= 2*Bound

Свойство Bound является действительным, скаляром, который количественно определяет границу частотной характеристики неопределенного объекта, как описано выше.

Свойство SampleStateDimension является положительным целым числом, определяющим размерность состояний случайных выборок неопределенного объекта при дискретизации с usample. Значение по умолчанию является 3.

Свойство AutoSimplify управляет упрощением выражений с использованием неопределенной матрицы. Его значение по умолчанию является 'basic', что означает применение элементарных способов упрощения по мере выполнения операций. Другие значения для AutoSimplify являются 'off'без выполнения упрощения и 'full' который применяет методы, подобные восстановлению модели, к неопределенному объекту.

Используйте свойство SampleMaxFrequency ограничить естественную частоту дискретизации. Случайным образом выбранная неопределенная динамика не быстрее заданного значения. Значение по умолчанию Inf (без предела).

Чтобы смоделировать частотно-зависимые уровни неопределенности, умножьте ultidyn объект подходящим формирующим фильтром. Для примера, для a ultidyn dH объектаследующие команды задают границу неопределенности, которая увеличивается с 0,1 на низких частотах до 10 на высоких частотах.

W = tf([1 .1],[.1 1]);
dH = W*dH;

Примеры

свернуть все

Создайте ultidyn объект с внутренним именем 'H', норма ограничена 7, с тремя входами и двумя выходами.

H = ultidyn('H',[2 3],'Bound',7)
H =
  Uncertain LTI dynamics "H" with 2 outputs, 3 inputs, and gain less than 7.

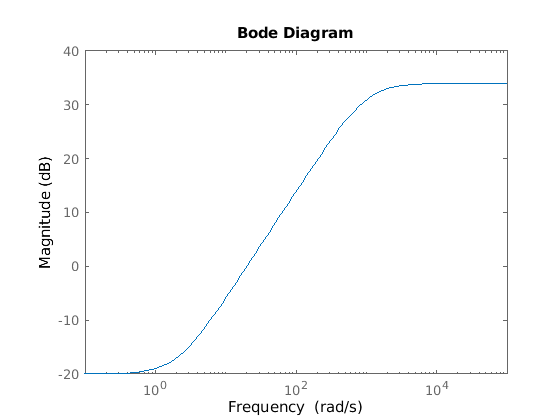

Обычно, когда вы используете неопределенную динамику, вы применяете функцию взвешивания, чтобы подчеркнуть неопределенность вклада в определенной полосе пропускания. Например, предположим, что поведение вашей системы скромно неопределенно (например, 10%) на низких частотах, в то время как высокочастотное поведение за пределами 20 рад/с не точно смоделировано. Использование makeweight чтобы создать фильтр формирования, который захватывает это поведение.

W = makeweight(.1,20,50);
bodemag(W)

Figure contains an axes. The axes contains an object of type line. This object represents W.

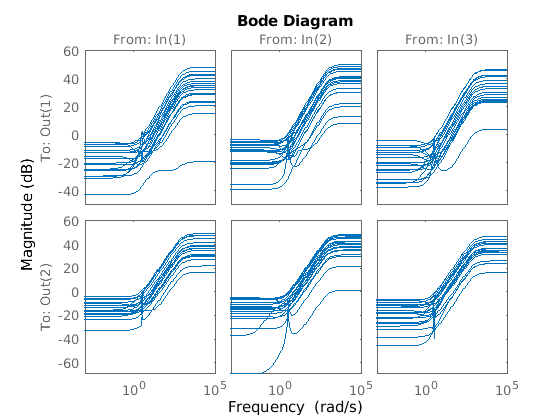

Примените фильтр взвешивания к выходам блоков. Исследуйте выборки немоделированной динамики.

Hw = blkdiag(W,W)*H;
bodemag(Hw)

Figure contains 6 axes. Axes 1 with title From: In(1) contains 21 objects of type line. This object represents Hw. Axes 2 contains 21 objects of type line. This object represents Hw. Axes 3 with title From: In(2) contains 21 objects of type line. This object represents Hw. Axes 4 contains 21 objects of type line. This object represents Hw. Axes 5 with title From: In(3) contains 21 objects of type line. This object represents Hw. Axes 6 contains 21 objects of type line. This object represents Hw.

Создайте скалярное ultidyn объект с внутренним именем 'B', частотная характеристика которого имеет действительную часть, больше 2,5.

B = ultidyn('B',[1 1],'Type','PositiveReal','Bound',2.5)
B =
  Uncertain LTI dynamics "B" with 1 outputs, 1 inputs, and positive real bound of 2.5.

Измените SampleStateDimension 5, и построить годограф Найквиста из 30 случайных выборок.

B.SampleStateDimension = 5;
nyquist(usample(B,30))

Figure contains an axes. The axes contains 60 objects of type line. This object represents B.

Вопросы совместимости

расширить все

Поведение изменено в R2020a

См. также

| | |

Представлено до R2006a
