window

Шлюз оконной функции

Синтаксис

window w = window(fhandle,n) w = window(fhandle,n,winopt)

Описание

window открывает приложение Window Designer.

w = window(fhandle,n) возвращает n- точка окно, заданное его указателем на функцию, fhandle, в вектор-столбец w. Указатели на функции являются именами функции окна, которым предшествует указатель @.

@barthannwin

@bartlett

@blackman

@blackmanharris

@bohmanwin

@chebwin

@flattopwin

@gausswin

@hamming

@hann

@kaiser

@nuttallwin

@parzenwin

@rectwin

@taylorwin

@triang

@tukeywin

Примечание

Для chebwin, kaiser, и tukeywinнеобходимо включить параметр окна, используя следующий синтаксис.

Для получения дополнительной информации о каждой функции окна и ее опциях (опциях ), обратитесь к ее странице с описанием.

w = window(fhandle,n,winopt) возвращает окно, заданное его указателем на функцию, fhandle, и его winopt значение или дескриптор выборки. Для chebwin, kaiser, и tukeywin, вы должны ввести winopt значение. Для других окон, перечисленных в следующей таблице, winopt значения опциональны.

Окно	Описание winopt	Значение winopt
`blackman`	выборка окон	`'periodic'` или `'symmetric'`
`chebwin`	ослабление бокового шва относительно мэнлобе	числовой
`flattopwin`	выборка окон	`'periodic'` или `'symmetric'`
`gausswin`	альфа- значение (взаимное стандартное отклонение)	числовой
`hamming`	выборка окон	`'periodic'` или `'symmetric'`
`hann`	выборка окон	`'periodic'` или `'symmetric'`
`kaiser`	бета- значение	числовой
`taylorwin`	1. количество боковых элементов 2. максимальный уровень бокового элемента в дБ относительно пика мэнлоба	1. целое число, больше или равное 1 2. отрицательное значение
`tukeywin`	отношение конусности к постоянным сечениям	числовой

Примеры

свернуть все

Blackman-Harris, Hamming и Gaussian Windows

Открыть Live Script

Создайте окна Blackman Harris, Hamming и Gaussian и постройте их в том же WVTool.

N = 65;
w = window(@blackmanharris,N);
w1 = window(@hamming,N);
w2 = window(@gausswin,N,2.5);
wvtool(w,w1,w2)

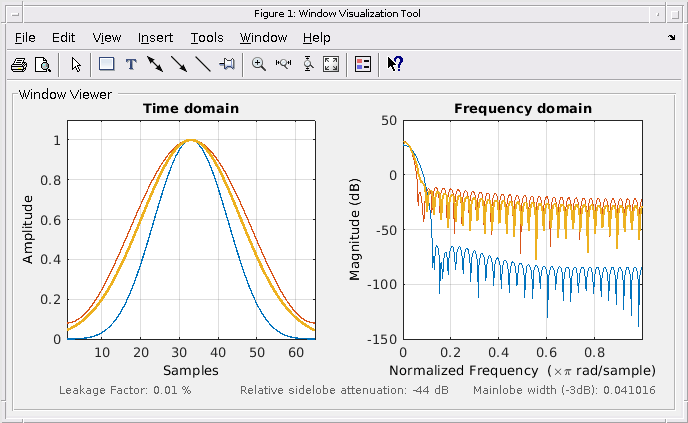

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 3 objects of type line. Axes 2 with title Frequency domain contains 3 objects of type line.

См. также

Представлено до R2006a
