fractalSnowflake

Создайте фрактальную антенну Снежинки Коха

расширьте все на странице

Описание

fractalSnowflake объект создает антенну фрактала Снежинки Коха. Эти фрактальные антенны используются в мобильном телефоне, Wi-Fi®, и радарные приложения.

Фрактальная антенна использует фрактал, самоподобный проект, который повторяется в различных размерностях, чтобы максимизировать эффективный длина или увеличить периметр материала, который передает или получает электромагнитное излучение. Это делает фрактальные антенны компактными и поэтому подходящими для использования в маленьких и сложных схемах. Фрактальные антенны также имеют более высокий входной импеданс или сопротивление из-за их длины или увеличенного периметра.

Все фрактальные антенны являются распечатанными структурами, которые вытравливаются на диэлектрической подложке.

Создание

Синтаксис

ant = fractalSnowflake
ant = fractalSnowflake(Name,Value)

Описание

пример

ant = fractalSnowflake создает антенну фрактала снежинки Коха. Фрактал по умолчанию строится в начале координат, и номер итераций определяется к 2. Длина фрактала для рабочей частоты 4,15 ГГц.

пример

ant = fractalSnowflake(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = fractalSnowflake('Numiterations',4) создает снежинку Коха с четырьмя итерациями.

Свойства

развернуть все

Количество итераций выполняется на фрактальной антенне в виде скалярного целого числа.

Пример: 'NumIterations',4

Пример: ant.NumIterations = 4

Типы данных: double

Длина стороны равностороннего треугольника во фрактальной снежинке в виде положительного скалярного целого числа в метрах.

Пример: 'Length',0.5000

Пример: ant.Length = 0.5000

Типы данных: double

Высота фрактала от наземной плоскости вдоль z - ось в виде положительного скалярного целого числа в метрах.

Пример: 'Height',0.0050

Пример: ant.Height = 0.0050

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде dielectric объект. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Пример: d = dielectric('FR4'); ant = fractalSnowflake('Substrate',d)

Пример: ant= fractalSnowflake('Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,'Thickness',0.508e-3))

Типы данных: string | char

Длина наземной плоскости в виде положительного скалярного целого числа в метрах.

Пример: 'GroundPlaneLength',0.0550

Пример: ant.GroundPlaneLength = 0.0550

Типы данных: double

Ширина наземной плоскости в виде положительного скалярного целого числа в метрах.

Пример: 'GroundPlaneWidth',0.0550

Пример: ant.GroundPlaneWidth = 0.0550

Типы данных: double

Расстояние со знаком фрактальной снежинки сосредотачивается от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах. Расстояние измеряется вдоль длины и ширины наземной плоскости.

Пример: 'FractalCenterOffset',[0 0.080]

Пример: ant.FractalCenterOffset = [0 0.080]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах.

Пример: 'FeedOffset',[0 0.080]

Пример: ant.FeedOffset = [0 0.080]

Типы данных: double

Диаметр канала, измеренного в метрах.

Пример: 'FeedDiameter',0.001

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде lumpedelement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. lumpedelement объект для загрузки, созданной с помощью lumpedElement. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement.

Пример: ant.Load = lumpedElement('Impedance',75,'Frequency',2.9e6,'location',[20e-3 1e-3 1.5e-3])

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты

Примеры

свернуть все

Скрипт Open Live Script

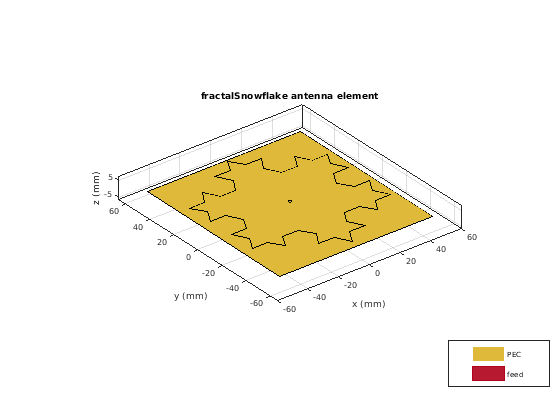

Создайте и объект антенны Снежинки Коха фрактала Представления со свойствами по умолчанию.

ant = fractalSnowflake
ant =
  fractalSnowflake with properties:

                 Length: 0.0900
          NumIterations: 2
                 Height: 0.0015
              Substrate: [1x1 dielectric]
      GroundPlaneLength: 0.1000
       GroundPlaneWidth: 0.1100
    FractalCenterOffset: [0 0]
             FeedOffset: [0 0]
           FeedDiameter: 0.0020
              Conductor: [1x1 metal]
                   Tilt: 0
               TiltAxis: [1 0 0]
                   Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title fractalSnowflake antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

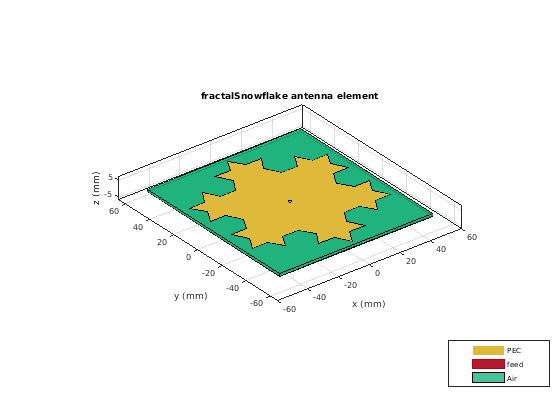

Создайте и просмотрите фрактальную Снежинку Коха на подложке с диэлектрической постоянной 4 и толщиной 1.5e-3.

 ant = fractalSnowflake('Substrate', dielectric('EpsilonR',4,...
          'Thickness',1.5e-3));
    show(ant);

Figure contains an axes object. The axes object with title fractalSnowflake antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, Air.

Скрипт Open Live Script

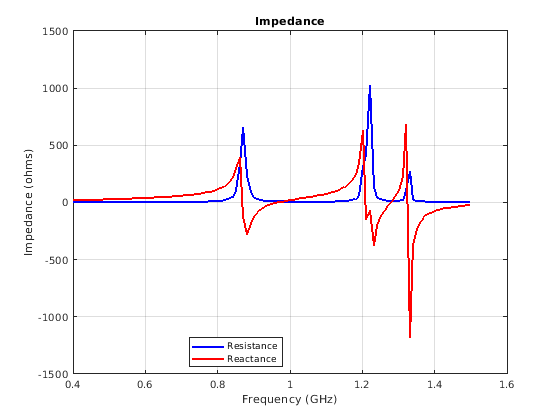

Создайте фрактальную антенну Снежинки Коха и постройте ее импеданс по частотному диапазону 400-1500 МГц.

ant = fractalSnowflake('Length',180e-3,'GroundPlaneLength',280e-3,...
          'GroundPlaneWidth',240e-3,'Height',5e-3,'FeedOffset',...
          [75e-3,-45e-3]);
figure
impedance(ant,(400:10:1500)*1e6)

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.
